起重吊钩配套铸造模结构三维设计

　　这套铸造模主要面向车间起重作业场景下的吊钩类承载零件毛坯成型需求，在常规的桥式起重机、门式起重机、港口固定式吊具的配件生产环节，吊钩作为直接承载吊重的核心受力件，其毛坯的内部致密度、外形轮廓精度直接决定后续机加工余量、成品热处理后的力学性能，这套模具的结构设计完全围绕吊钩类带异形曲面、变截面承载特征的零件铸造成型逻辑展开。从模具的分型面设计来看，整套铸模采用水平分型结构，将吊钩的钩头曲面段、直柄连接段、顶部防脱卡槽结构分别拆分到上下模腔，避免出现倒扣结构导致的起模卡滞，同时在钩头圆弧承载段的模腔位置预留了均匀的加工余量，余量控制在单边3mm，既不会因为余量过大增加后续机加工的工时消耗，也不会因为余量过小导致铸造表面的氧化层、砂眼缺陷残留到成品受力面上。

　　模腔的进料口设置在直柄段的端面位置，采用底注式浇注逻辑，金属液从模腔底部缓慢填充上升，能够有效减少金属液对模腔壁的冲刷，避免钩头曲面位置出现夹砂、气孔缺陷，同时在钩头最远端的圆弧顶部设置了排气冒口，能够在浇注过程中将模腔内的空气、金属液裹挟的杂质顺利排出，保证吊钩受力最大的钩头位置内部组织致密，不会出现缩松、缩孔影响承载强度。配套的模架采用标准的方形模框结构，上下模的定位采用止口式定位结构，定位配合间隙控制在0.1mm以内，合模后不会出现模腔错位，避免成型后的吊钩毛坯出现错边、壁厚不均的问题，模框的外形尺寸适配常规的小型造型机工作台安装边界，安装孔位按照行业通用的间距设置，不需要额外改装工装就可以直接上线进行造型作业。

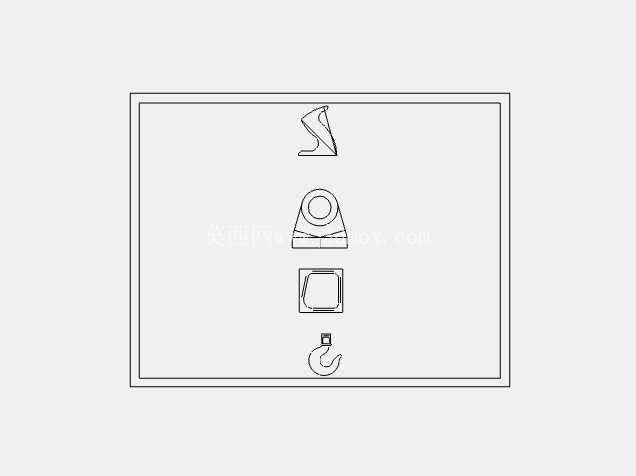

　　除了吊钩主体的成型腔之外，这套模具还集成了两个配套辅件的成型腔，分别是吊钩顶部的连接座、防脱挡板的铸造成型腔，两个辅件的模腔与吊钩主体模腔共用浇注系统，一次浇注就可以完成整套吊钩组件的毛坯成型，能够有效减少单件浇注的浇道金属消耗，提升造型、浇注环节的生产效率。连接座的模腔设计了带锥度的安装孔型芯，型芯采用可拆卸式结构，在起模前可以先抽出型芯，避免连接座的内孔位置出现拔模斜度过大导致的后续装配配合问题，连接座与吊钩直柄配合的端面位置预留了0.5mm的平面加工余量，保证后续装配时两个零件的贴合面能够完全接触，受力时不会出现局部应力集中。

　　防脱挡板的模腔设置在模架的边角位置，其轮廓尺寸完全匹配吊钩钩头开口处的安装空间，成型后的挡板毛坯只需要简单铣削安装槽、钻削销轴孔就可以直接装配到吊钩上，不需要额外进行仿形铣削加工。整套模具的拔模斜度按照铸造工艺规范设置在1.5°-3°区间，外表面的拔模斜度取小值，内孔、深腔位置的拔模斜度取大值，既保证起模时不会破坏砂型表面，也尽可能减少后续机加工的材料去除量。模腔的所有过渡圆角都按照零件的受力特征设置，在吊钩的弯折受力位置，模腔的过渡圆角半径设置为R8-R12，避免成型后的毛坯出现尖角导致的热处理应力集中，同时也能减少浇注时金属液在尖角位置的冷隔缺陷。在实际生产使用中，这套模具适配常规的湿型砂造型工艺，也可以适配树脂砂造型场景，模框的壁厚设计足够承受造型时的捣固冲击力，不会因为反复捣固出现模框变形、模腔尺寸偏移的问题，模具的合模导向结构在反复开合模的使用过程中磨损量极小，长期批量生产也能保证毛坯的尺寸一致性，减少后续机加工环节的尺寸调机时间。从安装边界来看，整套模具的外形尺寸控制在小型铸造车间常规造型设备的适配范围内，不需要占用大型造型工位，中小批量的配件生产场景下，甚至可以配合简单的手工造型工具完成作业，适配不同产能规模的起重配件生产车间使用。
