适配多车型发动机的排气歧管连接法兰

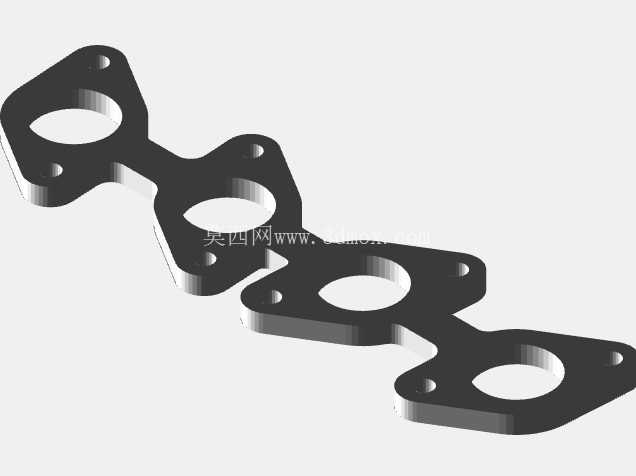

　　在小排量家用车型的动力总成改装与售后维修场景中，排气歧管与缸盖的连接密封件一直是影响排气效率、缸压稳定性的核心部件，本次呈现的这款四联孔法兰结构，正是针对1.6L、1.8L、2.0L排量的通用Ecotec、福特Zetec Duratec系列机型开发的专用连接构件。不同于通用型平法兰，这款构件在设计阶段就充分考虑了原厂缸盖排气口的排布间距，四个贯通的主孔位完全对应缸盖侧的排气道出口位置，孔位边缘做了0.8mm的倒角处理，既可以在安装时引导密封垫片快速对位，也能避免法兰压装时锐边切割石棉或金属复合密封垫，减少长期高温工况下垫片破损漏气的风险。

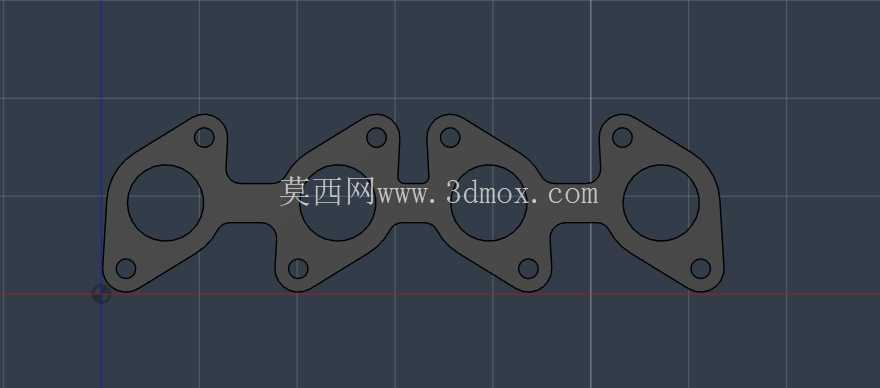

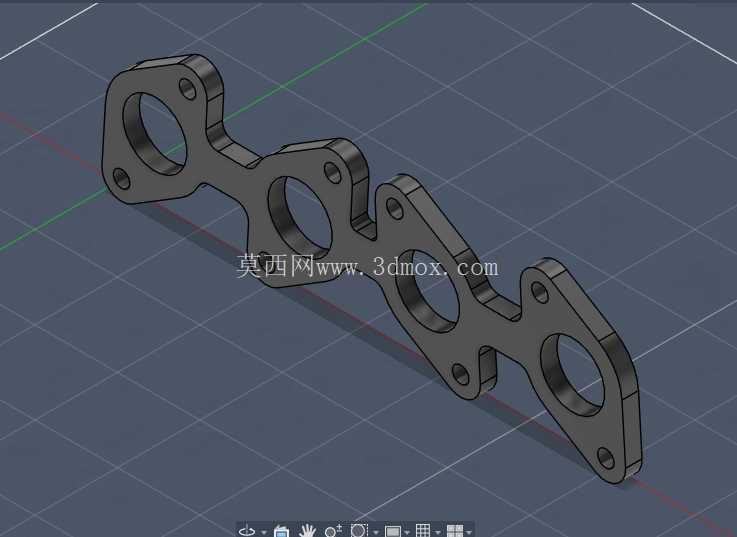

　　从结构形态来看，法兰整体采用长条式一体化设计，四个连接单元通过等截面的连接筋串联为整体，而非四个独立法兰片拼接的结构，这种设计首先保证了四个接口的位置度公差在高温热胀状态下仍能维持在0.1mm以内，不会因为不同气缸排气温度差导致的形变拉扯出现接口错位；其次一体化结构的整体刚度更高，在排气系统产生高频振动时，不会出现单孔位松动的问题，能将四个连接点的压紧力均匀分散到整个法兰面。每个主孔周边都设计了两个螺栓过孔，孔位的中心距严格匹配原厂缸盖的螺栓柱位置，过孔直径比原厂固定螺栓大0.5mm，预留了足够的安装调整余量，即使缸盖侧螺栓柱存在轻微的铸造位置偏差，也能顺利完成装配，不会出现螺栓卡滞无法穿入的问题。

　　法兰的整体厚度设定为12mm，这个厚度是经过多轮热形变仿真验证的：如果厚度低于10mm，在排气温度达到800摄氏度以上的持续高负荷工况下，法兰两孔之间的连接筋位置会出现向上拱起的形变，导致中间两个气缸的接口密封压力不足，出现排气泄漏；如果厚度超过14mm，一方面会增加不必要的重量，挤占排气头段的布置空间，另一方面会增大法兰与缸盖贴合面的热传导阻力，导致缸盖排气侧局部温度过高，影响气门油封的使用寿命。法兰的安装边界也做了针对性的适配设计，整体外轮廓的边缘距离最近的主孔内壁保留了8mm的实体宽度，这个宽度既可以保证密封面的有效压紧宽度达到5mm以上，满足密封比压的要求，也不会因为轮廓过大与周边的发动机机脚、线束支架产生运动干涉。在实际装车场景中，这款法兰既可以用于原厂排气歧管的维修替换，也可以作为改装等长排气头段的连接基座，匹配不同管径的排气头段焊接使用，四个主孔的内径与原厂排气道出口直径完全一致，不会出现排气截面积突变导致的排气紊流，能在不改变原厂排气回压特性的前提下，保证连接可靠性。设计阶段还特意在法兰的非密封侧做了1mm深度的沉台结构，焊接排气头段管路时，管路可以直接嵌入沉台定位，不需要额外做焊接工装定位，既提升了焊接装配的效率，也能保证管路与法兰孔的同轴度，避免焊接错位导致的排气阻力增大。

　　从受力角度分析，法兰在工作状态下需要承受排气系统的重量拉扯、高温热形变应力、发动机振动带来的交变载荷，因此连接筋的截面采用了圆弧过渡设计，没有直角应力集中点，在长期交变载荷作用下不会出现连接筋断裂的问题，每个螺栓孔周边都做了局部加厚的凸台，凸台高度1.5mm，螺栓压紧时的压力会集中在凸台位置，不会因为法兰面的轻微形变导致压紧力衰减。不同于改装市场常见的薄钢板切割法兰，这款结构的所有边角都做了R2的圆角处理，安装过程中不会划伤操作人员的手部，也不会切割周边的线束、真空管等附属部件，相邻两个主孔之间的实体宽度达到10mm，即使在持续高温工况下，也不会出现两孔之间的位置被烧蚀击穿的问题，密封面的平面度公差控制在0.05mm以内，不需要额外打磨就可以直接与密封垫片贴合，降低了现场装配的加工要求。
