铸造工艺用二维三维工程图模板

　　在铸造生产全流程中，标准化的工程图是衔接设计端、工艺端、生产端、质检端的核心技术载体，这套二维三维配套的图纸模板，正是针对铸造场景下的图纸输出需求搭建的结构化框架，能够覆盖从铸件结构设计、模具型腔排布、工艺参数标注到成品检验基准的全链路图纸表达需求。从实际应用场景来看，这类图纸模板可直接适配砂型铸造、金属型铸造等常规铸造工艺的出图需求，不管是中小批量的定制类铸件生产，还是规模化的流水线铸件制造，都能依托统一的图框规范、标题栏信息栏设置，实现不同岗位技术人员对图纸信息的无偏差读取，避免因为图纸格式不统一、信息栏缺失导致的工艺理解偏差，减少生产前的技术沟通成本。

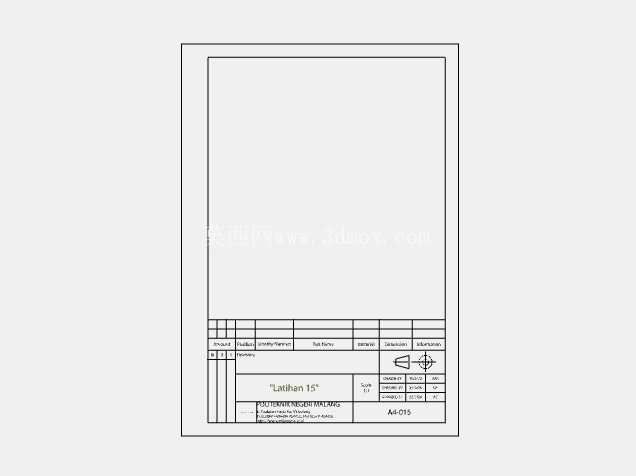

　　从设计思路层面，这套模板的图框边界严格遵循机械制图的国标规范设置，内框与外框的留边距离充分考虑了图纸打印、装订、折叠归档的实际需求，底部的标题栏区域按照铸造生产的信息传递逻辑划分了不同功能区块，既预留了铸件材料、铸造公差、拔模斜度、加工余量等铸造专属工艺参数的标注位置，也设置了视图比例、投影方向、版本变更记录等通用工程图必备的信息栏，右上角的附加标注区可用于放置铸件的技术要求、未注圆角说明、表面粗糙度要求等补充内容，完全匹配铸造车间日常看图、用图的实际习惯。在功能特性上，这套模板同时覆盖二维工程图与三维模型的出图衔接逻辑，二维图框可直接导入三维建模软件的工程图模块，在完成铸件三维结构设计后可直接调用模板生成符合规范的二维工程图，无需重复调整图框尺寸、信息栏位置，三维模型的视图投影、剖视位置、局部放大图可直接在模板框架内排布，保证三维模型与二维图纸的参数关联性，当铸件三维结构调整时，二维图上的对应尺寸、视图可同步更新，避免手动改图出现的错漏。

　　从安装与使用边界来看，模板的图框尺寸覆盖了常规机械制图的全幅面规格，不同幅面的标题栏位置、信息栏大小按照幅面比例做了适配调整，不管是小尺寸的精密铸件A4幅面图纸，还是大型铸件的A0幅面总图，都能保持统一的视觉规范与信息排布逻辑；在实际使用时，技术人员可根据具体铸件的工艺特点，在预留的自定义区块内补充特殊工艺要求，比如砂芯的固定方式、浇注系统的位置说明、铸件的热处理要求等，不会破坏模板本身的结构完整性。

　　在铸造车间的实际生产流转中，标准化的图纸模板还能帮助质检人员快速定位关键尺寸标注位置、技术要求条目，缩短质检环节的图纸判读时间，对于新入职的技术人员，统一的模板规范也能降低其出图的学习成本，快速掌握铸造类工程图的绘制标准，减少因为出图不规范导致的生产返工。这套模板的细节设置充分考虑了铸造生产的特殊需求，比如在标题栏旁预留了铸件收缩率的标注位置，针对不同铸造合金的收缩特性可直接填写对应参数，方便模具加工人员调整型腔尺寸；在图框的侧边预留了更改记录栏，可详细记录每次图纸变更的内容、变更原因、变更执行人，保证铸件生产全周期的图纸信息可追溯，避免因为版本混乱导致的铸件尺寸超差问题。
