光耦PNP四通道信号隔离端子模块

　　在工业自动化控制柜的内部布线场景里，这类光耦隔离通道模块是解决信号串扰、电平匹配问题的常用部件，很多做设备电控改造、小型专机开发的工程师，在处理PLC输入输出信号和现场传感器、执行器的连接时，都会用到这类集成式的转接模块，不用再零散搭建光耦隔离电路，能大幅减少柜内的飞线数量，降低接线出错的概率。从实际使用的角度看，这款四通道PNP型光耦模块，核心作用是实现控制侧和现场侧的电气隔离，阻断现场设备端的干扰信号串入主控单元，比如现场连接的接近开关、光电传感器如果存在浪涌、共模干扰，光耦内部的光-电转换结构可以把两侧的电路完全隔离开，避免主控板的IO口被异常电压击穿，同时也能完成不同电平标准的信号转换，适配不同输出类型的传感器接线需求。在做这款模块的结构设计时，首先要考虑的是安装适配性，模块采用标准的导轨安装适配结构？不对，从模型呈现的结构来看，模块背部预留了安装板固定的孔位，两个模块单元并排布置在安装基板上，端子排的间距采用5.0/5.08mm的标准端子间距，这个间距是工业接线端子的通用尺寸，适配市面上绝大多数的冷压端子、预绝缘端子的压接尺寸，接线时不用额外定制特殊规格的接线端头，现场施工的通用性很强。

　　模块的外形做了阶梯式的分层设计，上部的光耦电路容纳区域做了加高处理，给内部的光耦芯片、限流电阻、保护二极管留出足够的爬电距离，满足电气安全的间隙要求，下部的接线端子区域做了内凹的标识位，每个通道对应的输入、输出端子旁都预留了丝印位置，现场接线时可以对应端子标识逐一接线，避免接错通道。两个不同配色的模块单元分别对应PNP和NPN两种输出类型，在同一块安装板上集成两种类型的通道，是为了适配现场不同输出逻辑的传感器接线需求，不用在柜内分别安装两种独立的模块，节省安装空间的同时，也让柜内的布线更加规整。

　　设计时还考虑了接线操作的便利性，端子的接线螺丝朝向同一侧，接线时不用调整模块角度，在柜内狭小的安装空间里，用普通的十字螺丝刀就能完成所有接线操作，模块的侧边做了导向卡槽，多块模块并排安装时可以通过卡槽互相拼接，保持安装后的整体平整度，不会出现模块歪斜、端子错位的情况。从安装边界来看，模块整体的厚度控制在常规低压电器元件的厚度范围内，安装后不会和柜内的线槽、其他元器件产生干涉，安装板上的固定孔位采用对称布置，不管是正装还是反装都能对准安装梁上的孔位，适配不同的柜内安装方向。

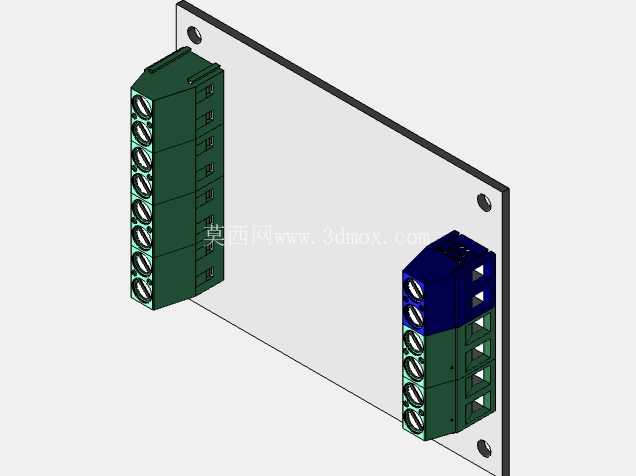

　　在电路结构的布局上，每个通道的光耦元件都做了独立的分隔，相邻通道之间设置了隔离筋，避免通道之间出现信号串扰，每个通道的输入输出端都预留了保护元件的安装位置，可以根据实际使用需求加装续流二极管、限流电阻，适配不同电压等级的信号输入。这类模块在实际使用时，通常安装在PLC控制柜的端子排附近，作为传感器信号进入PLC之前的隔离转换单元，相比零散焊接的隔离电路，这种集成式模块的一致性更好，批量装配时的接线效率能提升六成以上，后期维护时如果某个通道出现故障，也能快速定位更换，不用拆解整段线路。做三维建模的时候，特意还原了端子排的每一个接线槽位、模块外壳的卡扣结构、安装板上的固定沉孔细节，甚至端子螺丝的头部槽型都做了还原，方便结构工程师在做控制柜整体布局时，直接调用模型做干涉检查，不用再额外测量元件的实际尺寸，能有效减少布局阶段的尺寸误差，避免后期装配时出现元件装不下、接线空间不足的问题。
