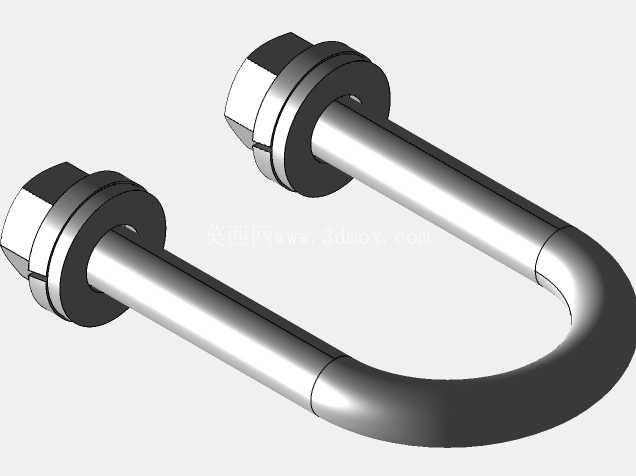

3/4英寸U型带法兰螺母紧固螺栓

在工业管道布设、小型设备机架固定、轻型载荷挂载的现场施工与设备装配场景里，这类U型弯折结构的紧固件一直是兼顾安装效率与固定可靠性的常用选择。不同于直杆螺栓仅能实现单方向的压紧连接，U型结构的双螺杆布局可以直接环抱圆形截面的管材、圆钢类构件，不需要额外加工适配的安装卡槽，就能快速完成管路与安装基面的锁紧固定，在给排水管路布设、小型气动管线排布、户外轻型支架挂载的作业场景中，这类零件的使用频率非常高。

从结构设计逻辑来看，这款3/4英寸规格的U型螺栓，弯折段的圆弧内径严格适配对应外径的圆管或圆钢构件，圆弧过渡区域没有尖锐的折角，避免了应力集中导致的受力断裂风险，也不会在抱紧固定时刮伤被固定构件的表面防护层。两端的螺杆段采用统一规格的外螺纹加工，螺纹的牙型角度、螺距都符合通用紧固标准，配套的法兰面螺母自带一体式防滑垫圈结构，不需要额外加装平垫或弹垫，拧紧时法兰面的大接触面积可以分散压紧力，既能够避免螺母压伤安装基面的漆面或金属表面，也能在设备长期运行产生小幅振动的工况下，降低螺母松脱的概率。

实际安装作业时，只需要先将U型的圆弧段环抱在需要固定的管材外壁，把两端螺杆穿过安装基面预先加工好的对应安装孔，再将两个法兰螺母分别套入螺杆，按照对称拧紧的顺序逐步施加扭矩，就能让被固定的管材牢牢贴合在安装基面上，不会出现径向窜动或轴向滑移。安装边界上，这款螺栓的螺杆长度预留了足够的调节余量，即使安装基面存在一定的厚度公差，或者需要在基面与管材之间加装橡胶减震垫、绝缘垫片，也不需要额外更换更长的螺栓，能够适配一定范围内的安装厚度变化。弯折段的圆弧曲率经过精准控制，和对应规格管材的外壁贴合度很高，拧紧后不会出现局部点接触导致的固定不稳，也不会因为抱紧力集中在某一点造成管材变形。

在日常的设备运维场景中，这类U型紧固件的拆装也十分便捷，当需要调整管路位置、更换管线时，只需要松开两端的法兰螺母，就能直接取下U型螺栓，不需要对相邻的其他构件进行大范围拆卸，能够大幅缩短运维作业的时间。针对户外使用的场景，这类零件通常会做表面防锈处理，能够适应潮湿、多粉尘的复杂工况，不会因为短期的环境侵蚀出现螺纹锈死无法拆卸的问题。不同于需要定制加工的专用固定夹具，这种标准化的U型螺栓可以直接批量采购备货，在现场施工时不需要二次加工，能够有效缩短现场装配的周期，也降低了非标定制带来的成本投入。

从建模的细节来看，螺纹段的牙型还原度直接影响后续装配模拟的准确性，建模时需要严格对应标准螺纹的牙距、牙高参数，避免在虚拟装配时出现螺纹干涉、无法拧入的问题；法兰螺母的承压面厚度、对边尺寸也需要符合通用紧固件的标准参数，保证模拟拧紧过程中工具夹持空间的计算准确；U型弯折段的圆角半径、杆部直径的一致性，也会直接影响后续有限元受力分析的结果准确性，建模时需要保证弯折段的杆径没有出现拉伸变形导致的局部缩径，还原实际冷弯加工后的零件形态，让整个三维模型可以直接用于装配干涉检查、受力仿真分析、工程图导出等后续设计环节，不需要设计人员再对模型参数进行二次修正。
