圆形电梯曳引机重型承载钢结构平台

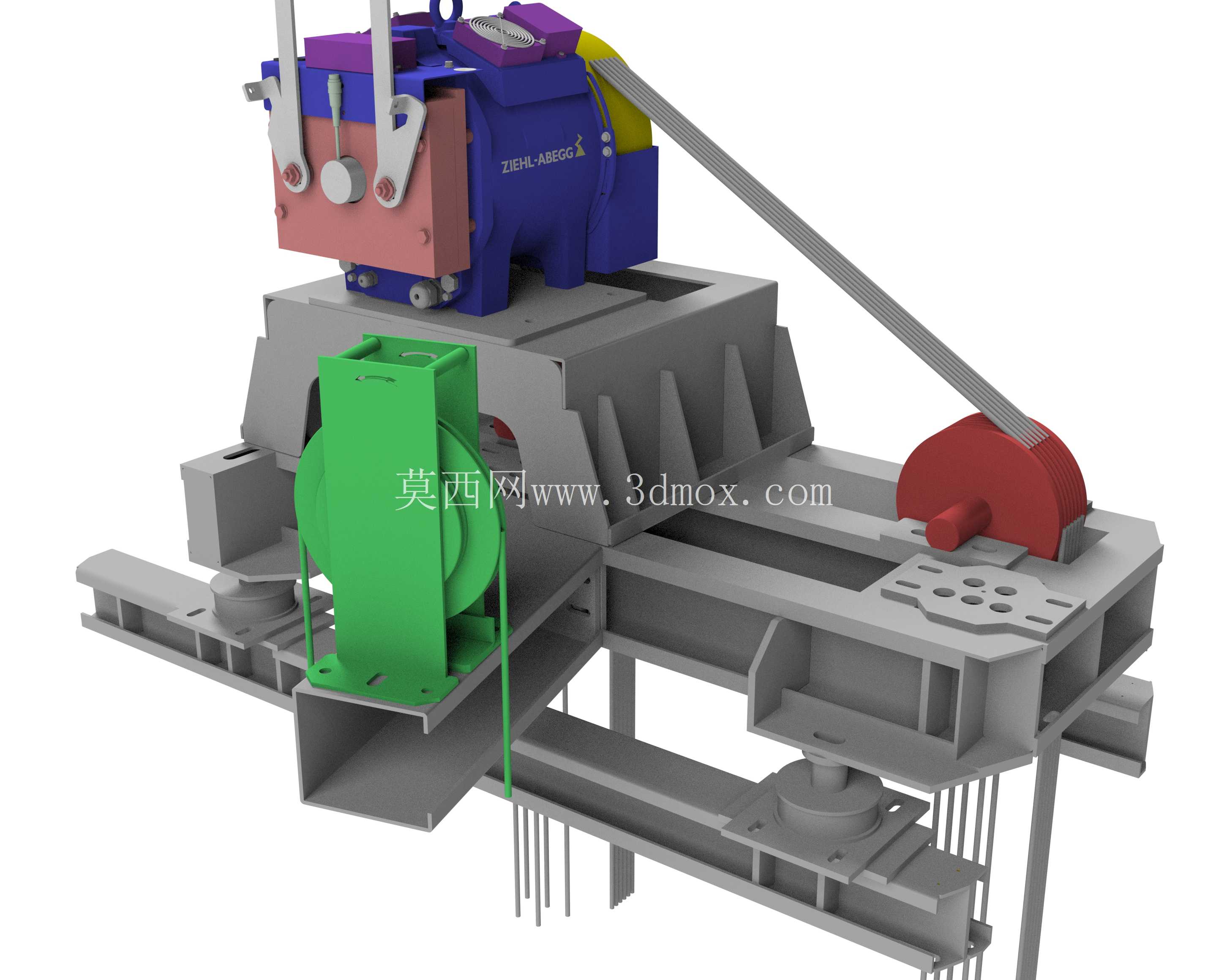

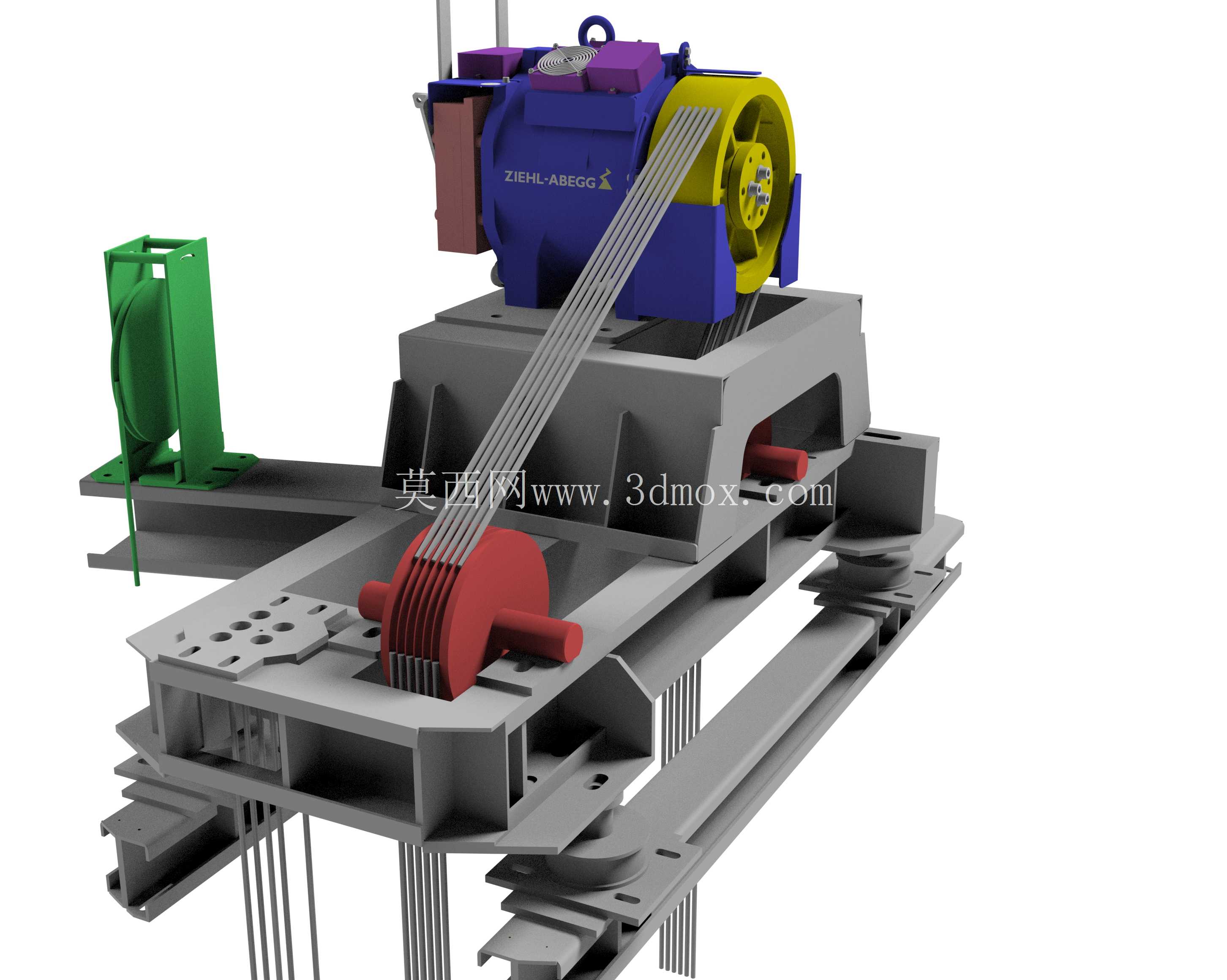

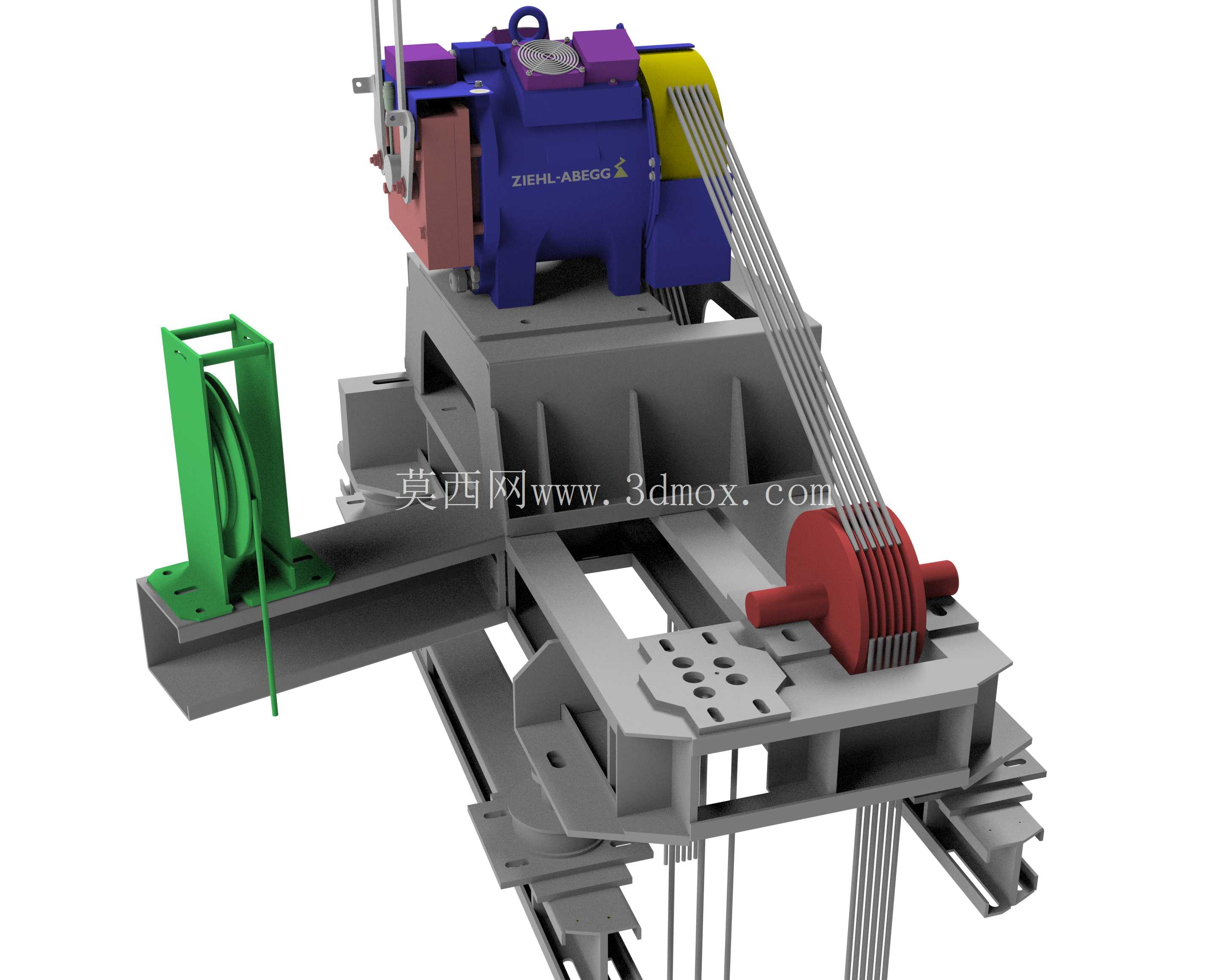

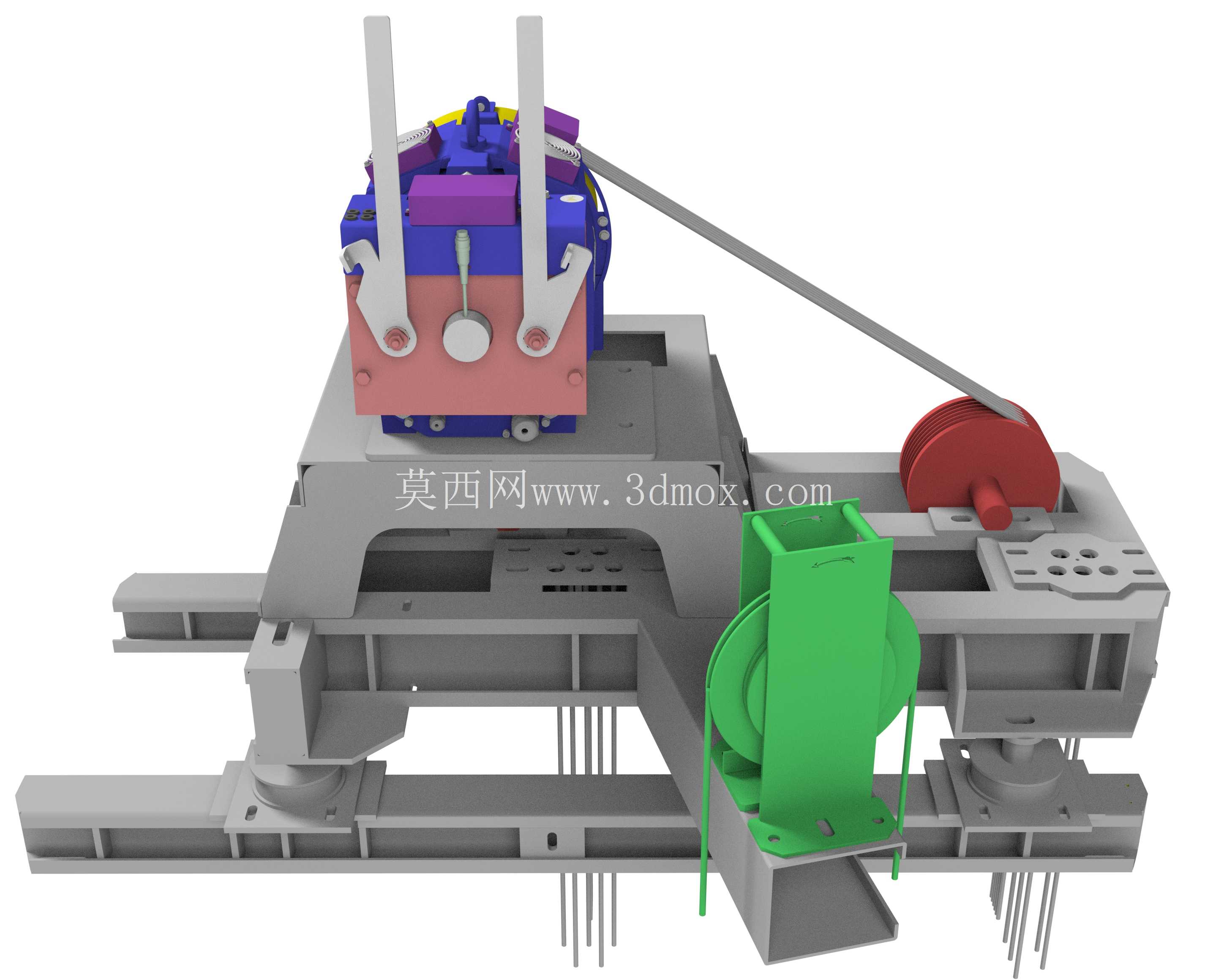

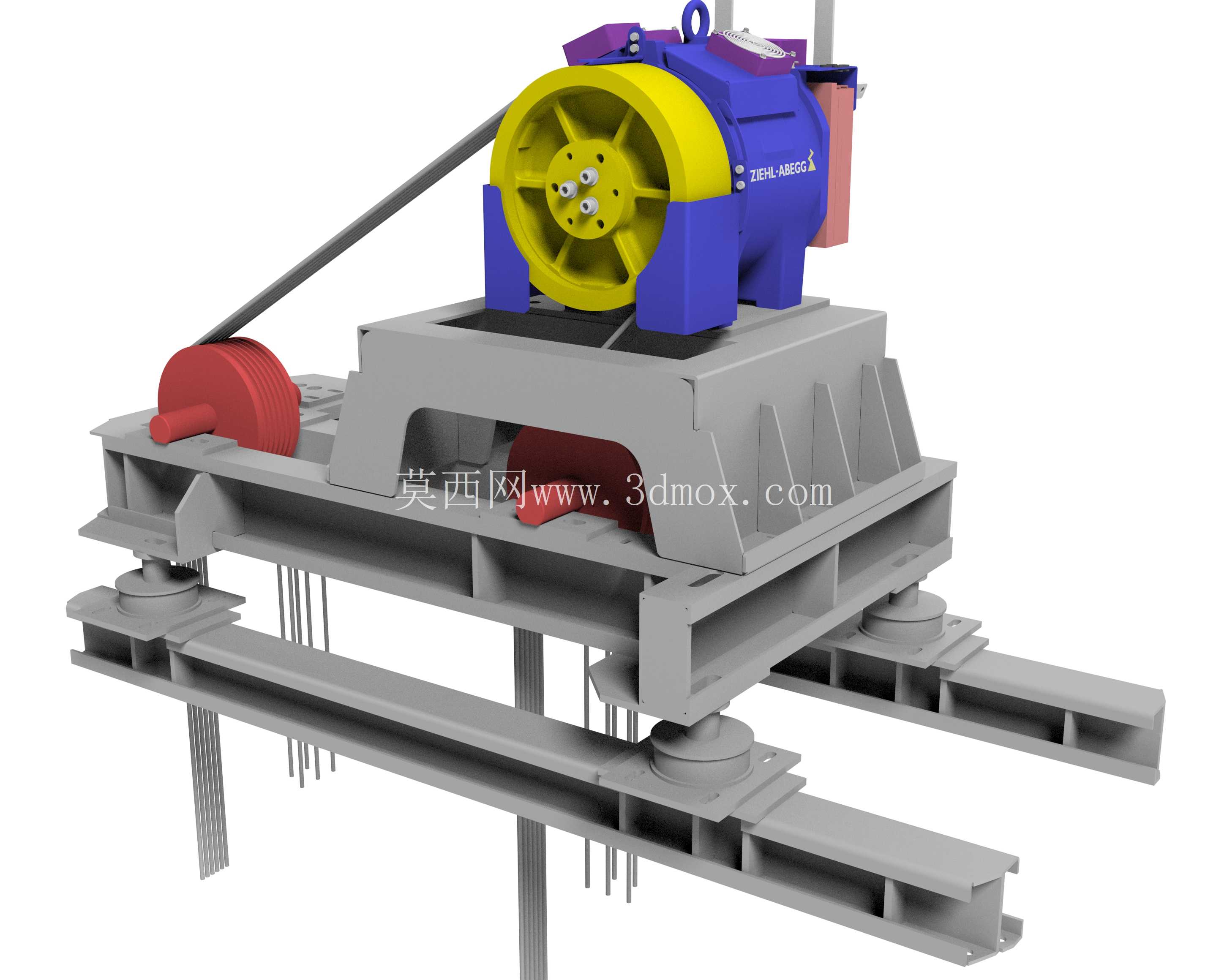

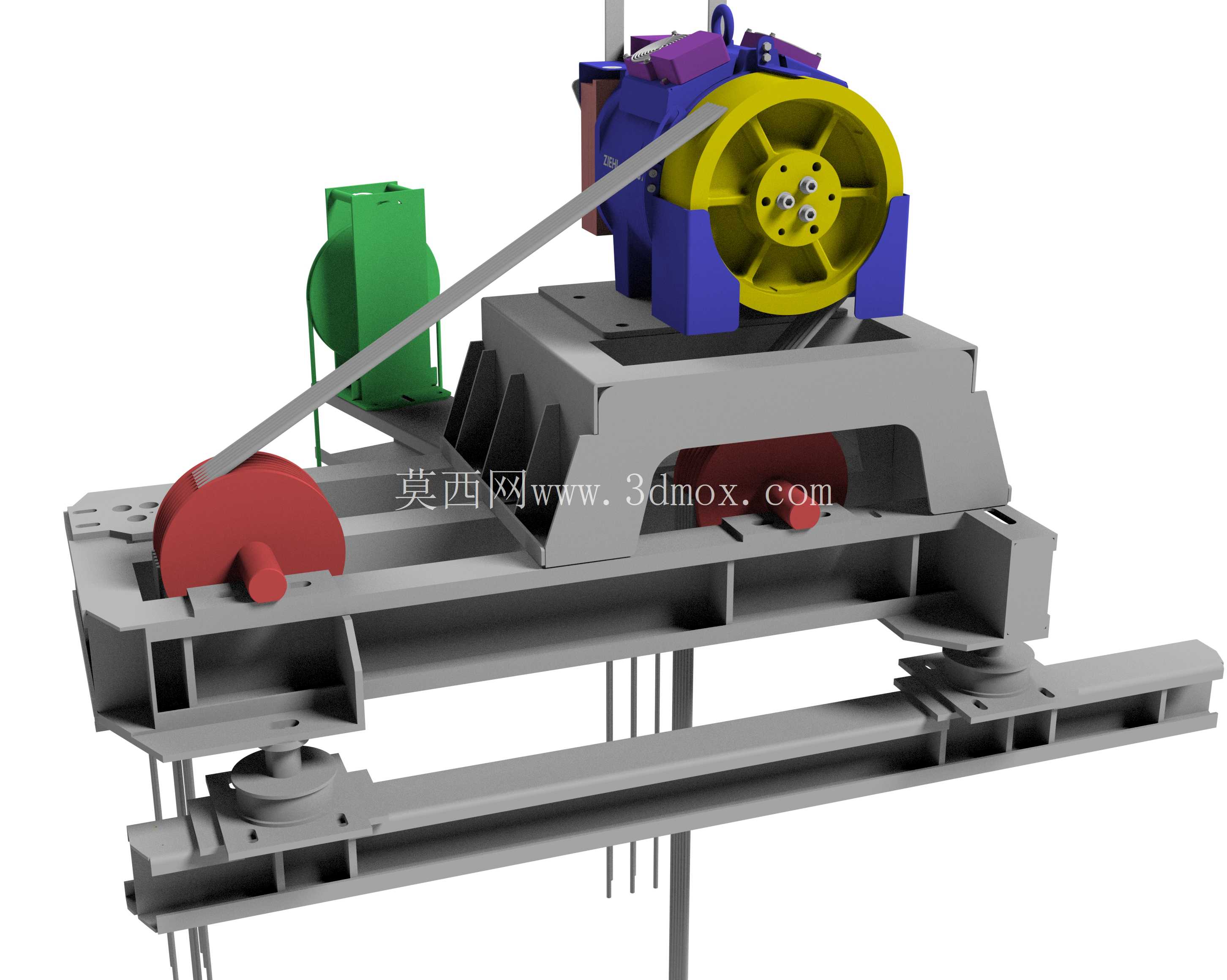

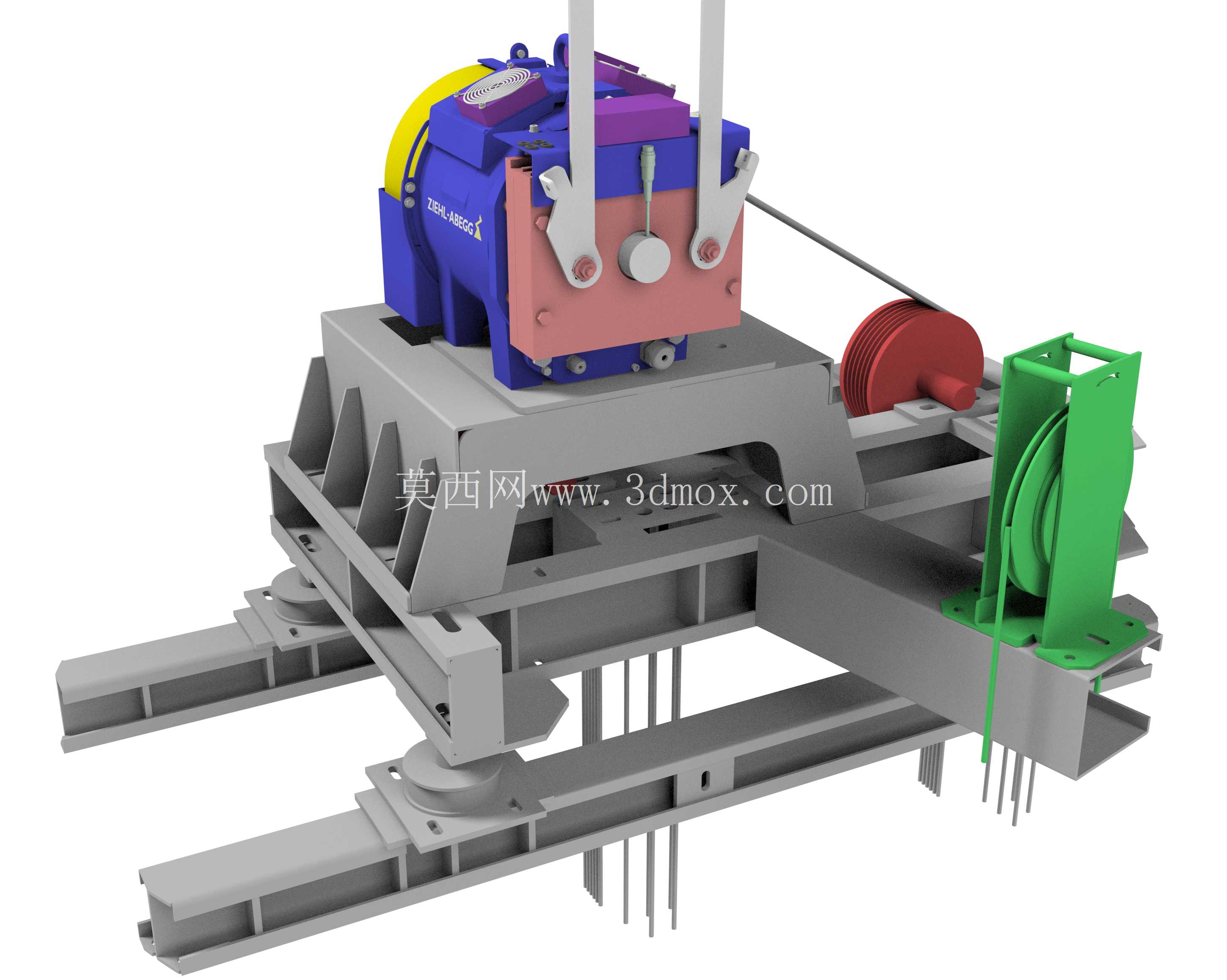

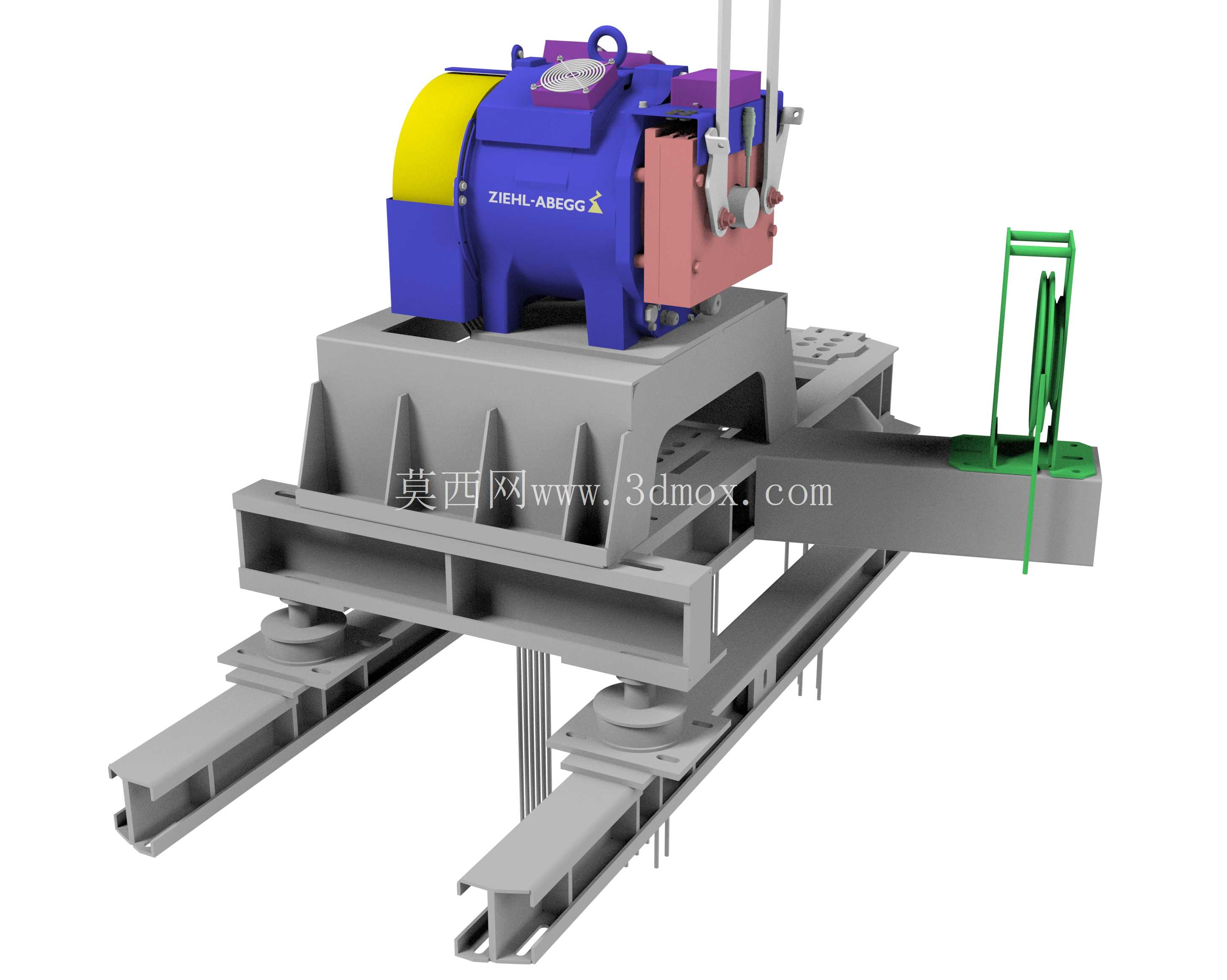

　　在商用观光梯、高端别墅圆形电梯的井道顶部机房区域，这类重型钢结构承载平台是核心的承重基准部件，区别于常规矩形电梯的工字钢直铺基座，它需要适配圆形井道的弧形轮廓边界，同时承担曳引机、导向轮整套曳引系统的静载与动载负荷，还要把电梯运行过程中产生的振动通过隔振结构传导到井道承重梁上，避免振动传递到轿厢引发乘坐不适感。从结构设计逻辑来看，平台主体采用多层型钢焊接框架结构，上层是整块铣平的安装基准板，用来固定曳引机的机脚螺栓，安装板下方通过纵横交错的H型钢肋做加强，肋板的排布完全对应曳引机的重心投影区域，避免长期承重出现局部下挠变形；框架下层延伸出的悬挑梁段，是用来搭接在井道周边的混凝土承重牛腿上的，悬挑端的长度严格匹配圆形井道的内壁半径，不会出现超出井道边界或者搭接长度不足的问题。

　　平台上预留的曳引机安装孔位是按照Elava系列重型曳引机的机脚尺寸做的适配，孔位周边都做了加厚焊接块，防止螺栓紧固时压溃钢板，同时预留了导向轮的安装支座位置，导向轮支座的高度经过精确计算，保证曳引绳从曳引轮出来之后的包角符合设计要求，不会出现绳槽偏磨的问题。隔振结构是这套平台的设计重点，在平台框架和下层承重梁之间，布置了四个重型橡胶隔振垫，隔振垫的安装位置刚好落在承重梁的受力点上，每个隔振垫的额定载荷都经过核算，能够覆盖曳引机自重加上轿厢满载时的钢丝绳拉力总和，隔振垫的上下端都做了防滑钢板，避免长期运行出现位移。

　　平台侧面还预留了曳引机防护罩的安装螺孔，以及检修时挂手拉葫芦的吊耳，吊耳的焊接位置做了局部加强，能够承受曳引机整机的重量，方便后期设备检修更换。从安装边界来看，整套平台的外轮廓是适配圆形井道的切边圆形，最大外径不会超出井道内壁的安装尺寸，平台下方预留的钢丝绳过孔位置，刚好对应圆形轿厢的中心悬挂点，保证曳引绳的垂直偏差控制在规范允许的范围内，不会和井道内的其他部件产生干涉。在实际应用场景里，这类平台主要用在无机房或者小机房的圆形观光电梯上，因为圆形电梯的井道没有矩形井道那样规整的承重墙，所以需要这套集成化的钢结构平台把所有曳引系统的载荷均匀分散到井道周边的几个承重支点上，不需要在井道中间额外设置承重柱，能够最大化释放井道内的轿厢空间，同时钢结构的焊接框架整体刚性足够，不会因为曳引机启动制动时的扭矩产生形变，保证电梯运行的平稳性。

　　设计过程中需要重点核算的几个参数包括平台的整体静挠度，要求在满载工况下挠度不超过跨度的1/1500，避免曳引轮的位置偏移导致钢丝绳磨损加快；还要核算隔振垫的固有频率，要避开电梯运行时的激振频率，防止出现共振现象；另外平台上的所有外露焊接部位都要做抛丸除锈处理，然后刷防锈漆和面漆，适应机房内可能出现的潮湿环境，延长结构的使用寿命。平台上还预留了限速器的安装位置，以及布线用的穿线孔，所有开孔边缘都做了翻边或者橡胶护圈，防止划伤电缆，细节设计完全符合电梯安装的规范要求。
