DL24电子负载校准测试装置结构设计

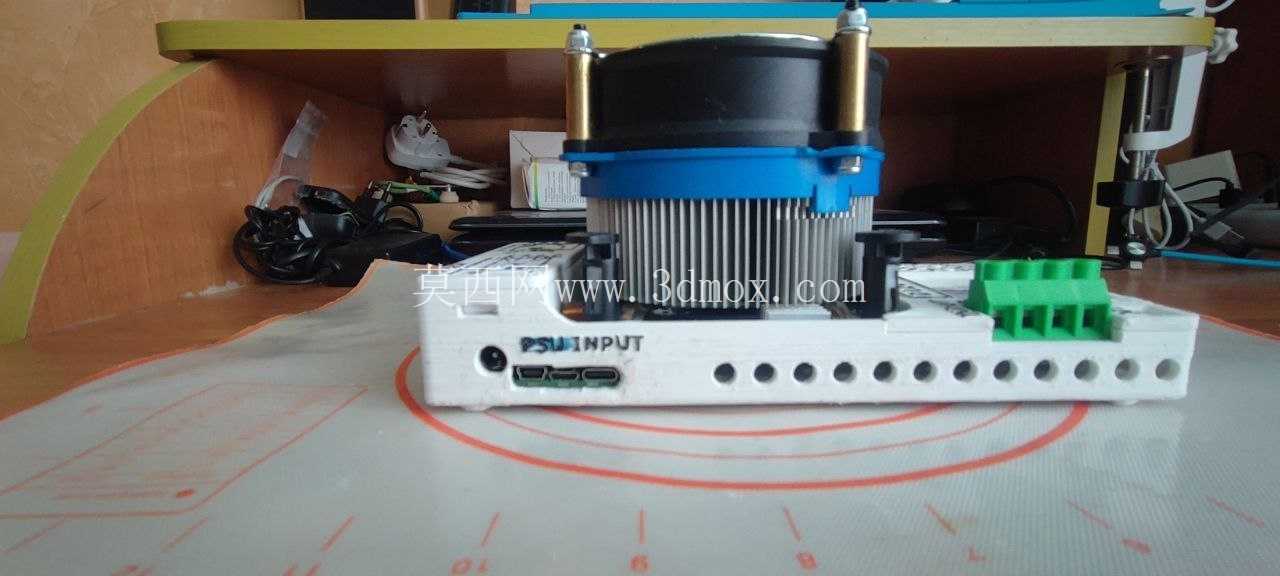

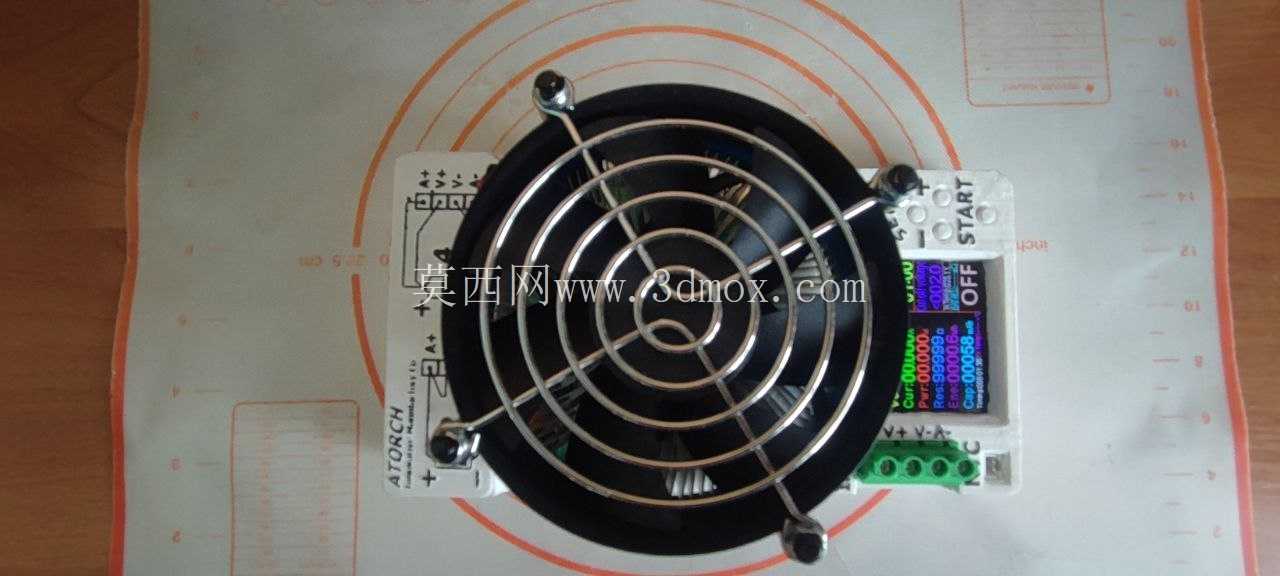

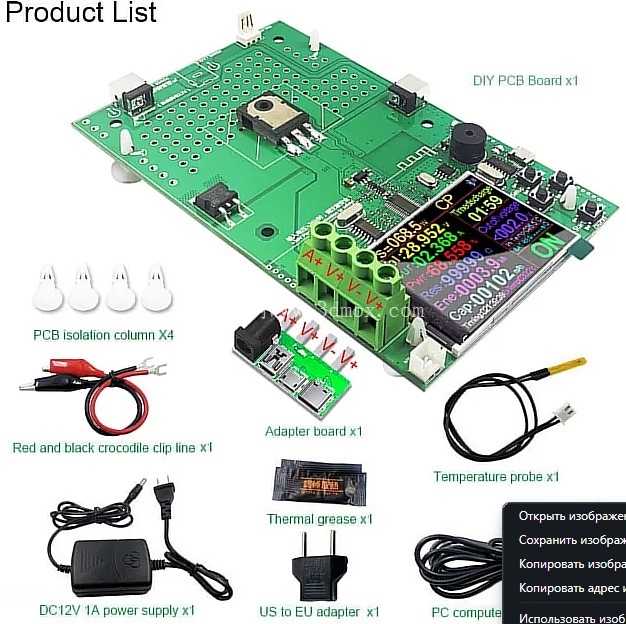

　　这套DL24电子负载装置的结构设计，核心围绕小功率电源、电池类产品的出厂校准与日常性能测试场景展开，日常可覆盖10A电流范围内的直流负载模拟需求，适配消费类电源适配器、小型锂电池组、USB供电设备的带载能力验证、放电参数校准工作，是电子研发、小批量生产检测环节常用的桌面级测试工装。从结构布局来看，装置采用上下分层的堆叠式设计，底部为承载主控电路、接口与操作控件的白色基座，基座前端预留了USB通讯接口、多组接线端子位，同时集成了10A校准接口与船型电源开关，接口排布遵循操作动线逻辑，常用接线端口全部布置在基座前侧边缘，测试接线时无需挪动装置主体，可直接在正面完成所有接线操作，减少桌面操作空间占用。

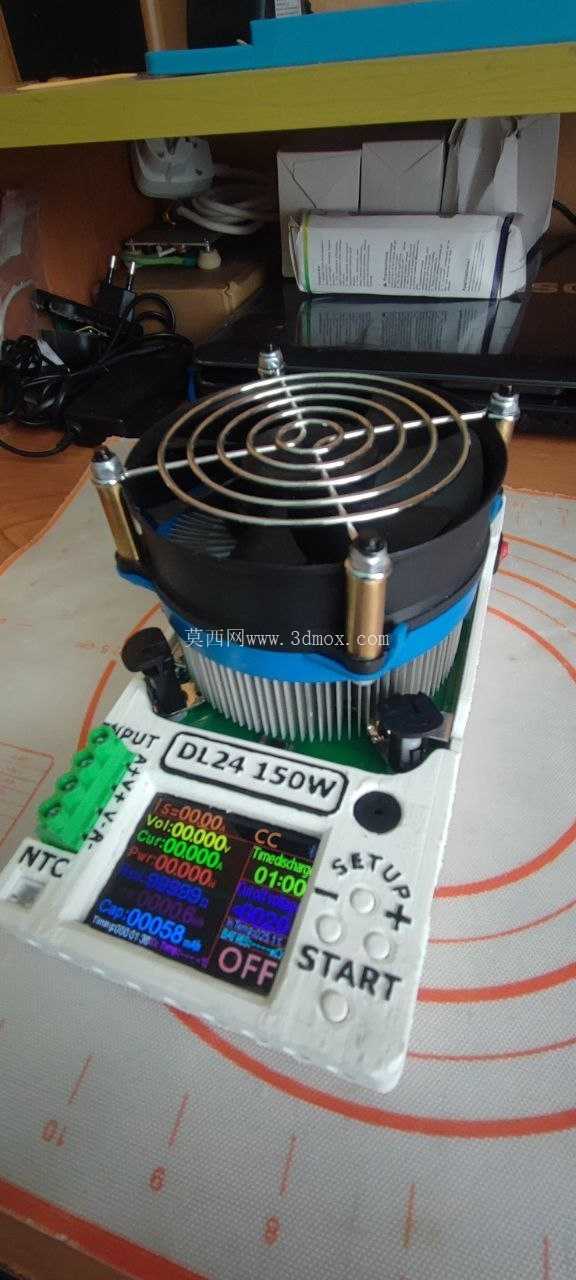

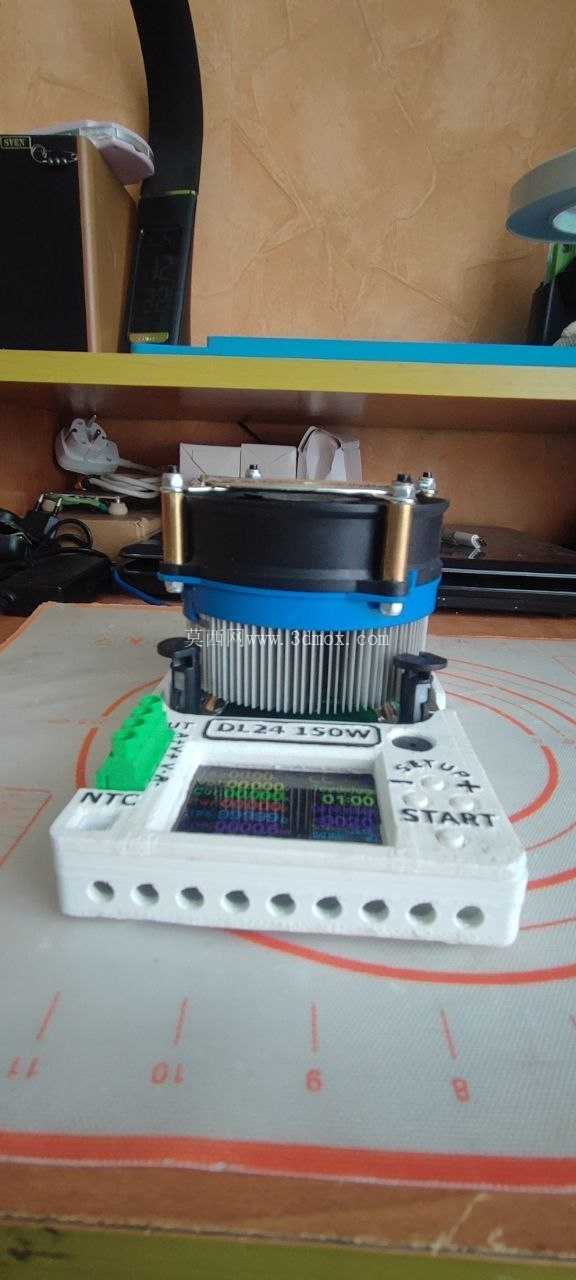

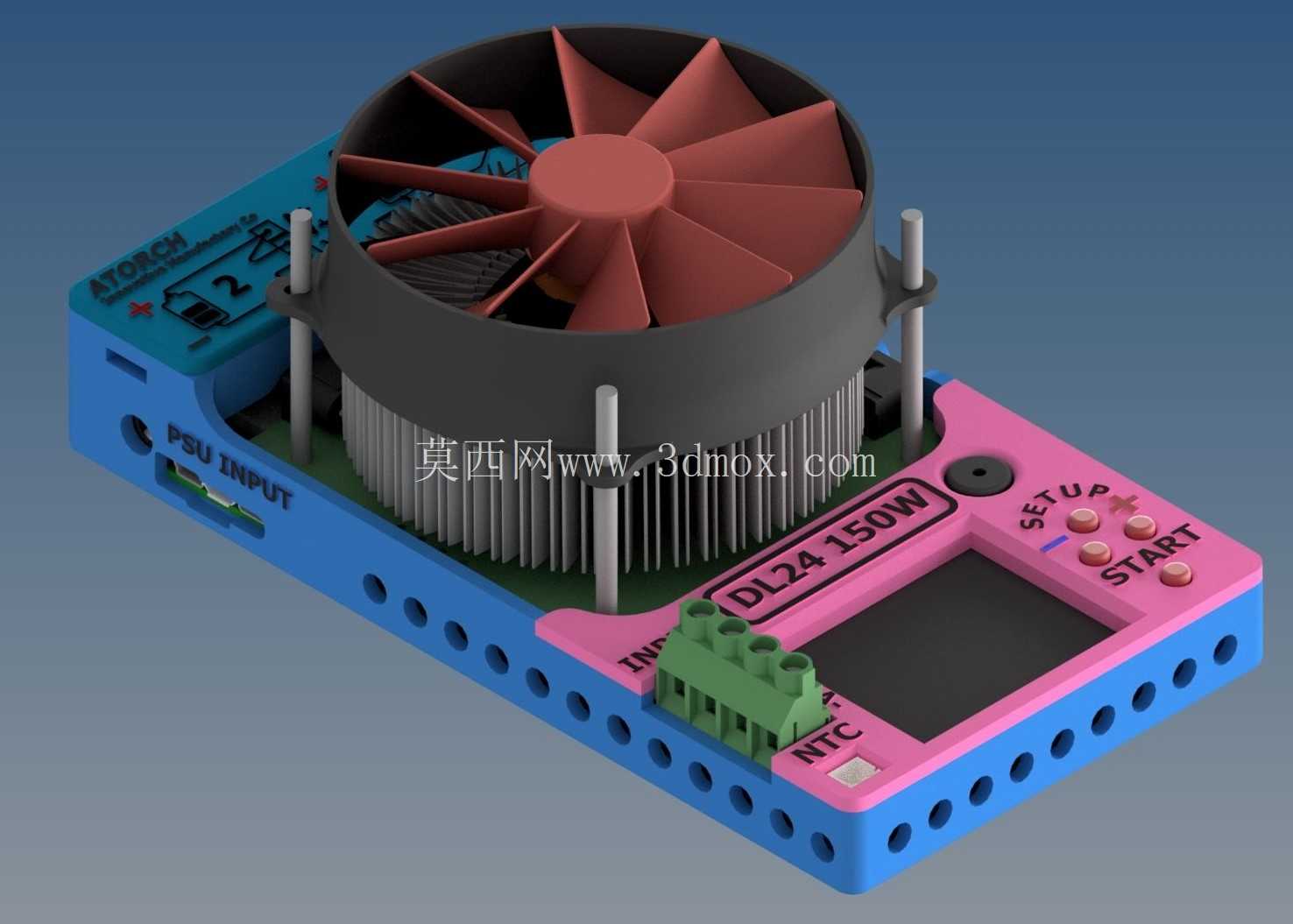

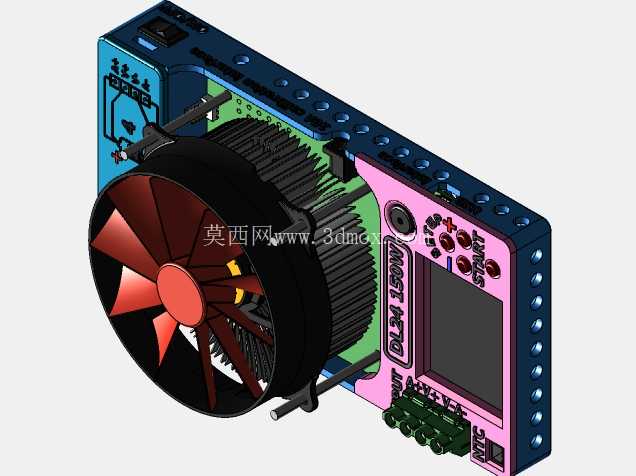

　　基座上方的散热模组采用主动散热方案，铝制挤型散热鳍片通过蓝色固定支架与基座连接，鳍片上方直接固定轴流散热风扇，铜柱作为支撑连接件贯穿风扇、固定支架与散热鳍片，最终锁附在基座的预埋铜螺母柱上，这种支撑结构既保证了散热模组与基座之间的连接强度，也预留了足够的空气流通间隙，避免散热鳍片底部积热无法散出。设计过程中优先考虑了测试场景下的长期热稳定性，10A电流持续带载时功率器件的发热量较大，因此散热模组的安装位置正对基座内部功率器件的安装区域，导热路径最短，功率器件产生的热量可直接通过导热垫传递到铝制鳍片，再由风扇强制对流带走热量，避免高温导致的参数漂移，保证校准测试过程中的数据准确性。基座的外壳采用一体化结构设计，侧面预留了多组均匀排布的通风孔，既可以作为内部电路的辅助进风通道，也能减轻整体结构重量，外壳上的接口开孔位置与内部电路板的接口座完全对位，装配时无需额外调整即可完成插接，降低装配难度。安装边界方面，基座整体为方正的台式结构，底部平整可直接放置在防静电工作台面，无需额外固定件，整体高度控制在桌面设备的常规尺寸范围内，上方散热风扇的顶部与基座底部的垂直距离经过测算，不会遮挡周边测试设备的接线操作，基座侧面与后方预留了走线空间，电源线、通讯线可从后侧或侧面引出，不会干扰正面的操作区域。

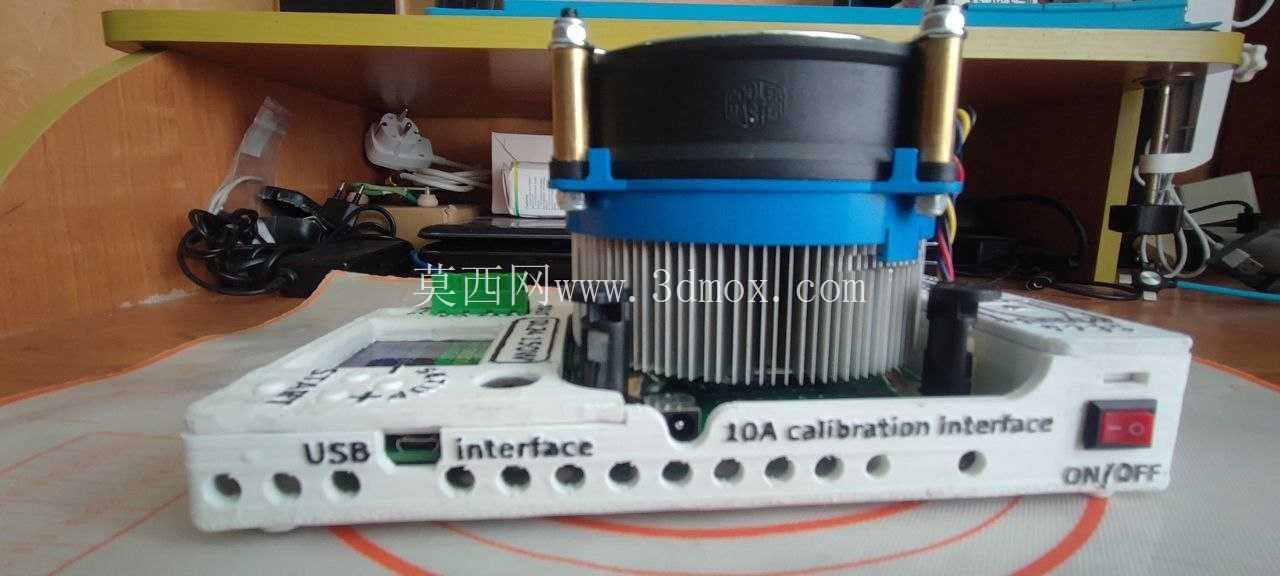

　　结构细节上，电源开关采用带红色指示的船型开关，嵌入基座前端的开孔内，开关表面与基座外壳表面基本齐平，避免日常操作时误触；10A校准接口采用大电流接线端子结构，固定在基座前端的加强筋位置，频繁插拔校准线时不会出现接口松动的问题；USB接口采用标准Type-B接口座，开孔边缘做了倒角处理，插头插拔时不会刮伤外壳。散热模组的固定支架采用绝缘材质制作，避免金属支架与散热鳍片、风扇电路接触造成短路风险，四根铜柱支撑的结构让风扇与鳍片之间保留了均匀的进风间隙，风扇吹出的气流可以均匀覆盖整个鳍片表面，不会出现局部散热死角。

　　这套结构设计没有采用复杂的曲面造型，全部以规则的平面、柱面结构为主，加工与3D打印制作的难度较低，外壳结构的壁厚均匀，打印制作时不易出现翘曲变形，各个部件之间的连接全部采用标准紧固件，没有特殊定制的异形连接件，后期维护更换部件时可直接采购标准件替换。在实际使用场景中，这套装置可直接放置在测试工位上，操作人员完成接线后通过前端开关即可启动设备，校准过程中散热风扇持续运转，噪音控制在桌面设备可接受的范围内，不会对工位环境造成过多干扰，基座的重量经过配平，接线拉扯时不会出现装置移位的情况，稳定性满足日常高频次测试的使用需求。
