XT60电源接插件带锁止结构三维设计

　　这款XT60规格的电源接插件设计，核心针对大电流直流供电场景的连接可靠性需求做了结构优化，在常规XT60公母对插结构的基础上，增加了旋转锁止的机械防脱结构，解决了常规接插件在震动工况下容易松脱断电的痛点。从实际应用场景来看，这类接插件广泛覆盖航模动力供电、便携式储能设备外接输出、小型电动工具电池接驳、低压直流配电回路接线等场景，尤其是在存在持续震动、拉扯线缆风险的使用环境中，锁止结构能够避免接插件受外力意外脱开，保障供电回路的连续性。

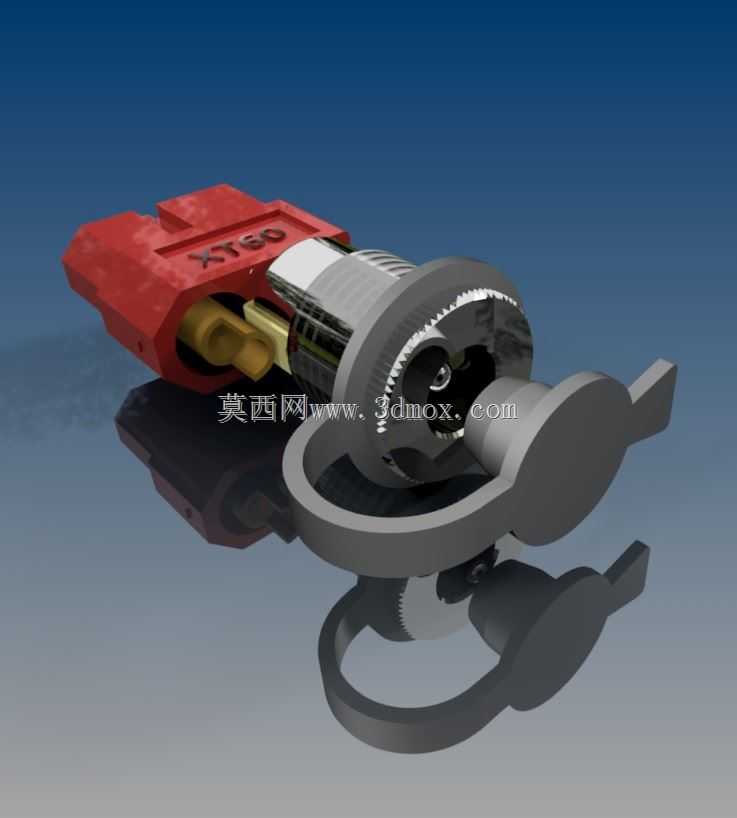

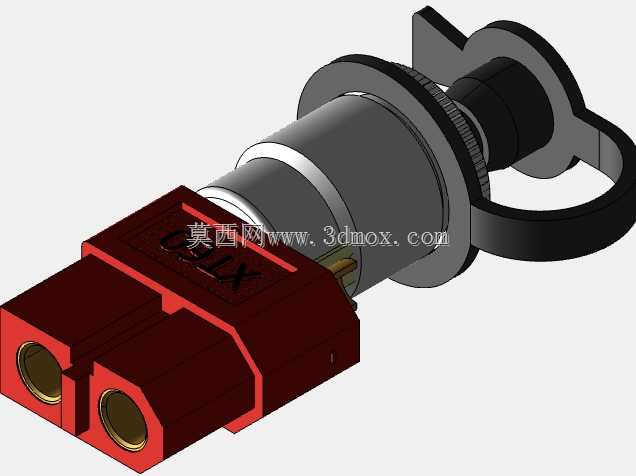

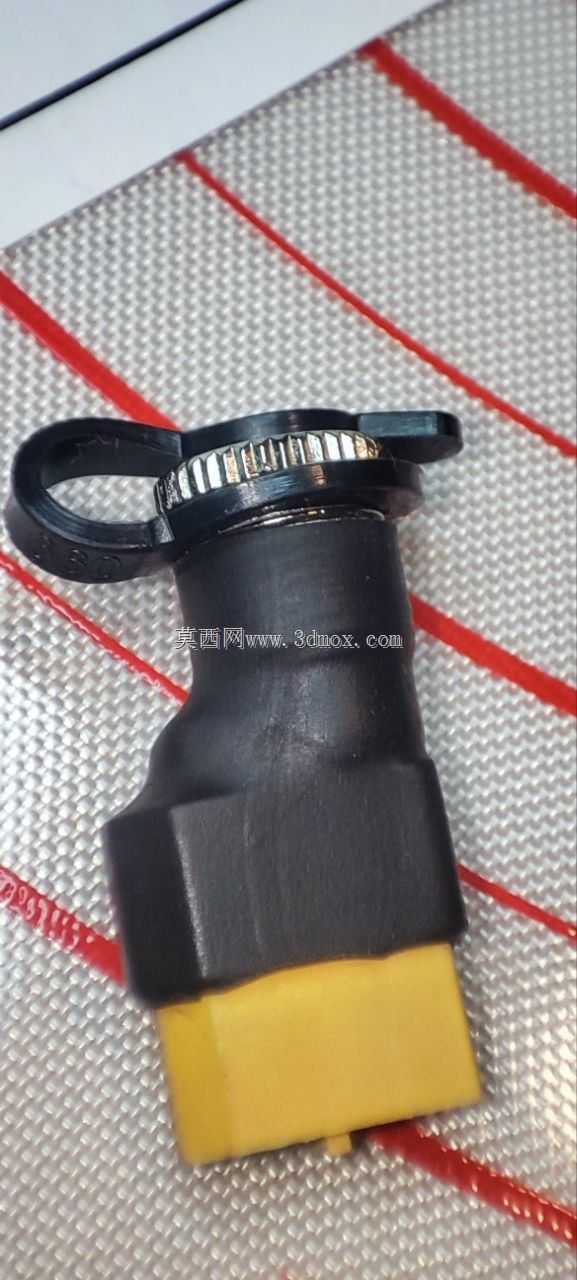

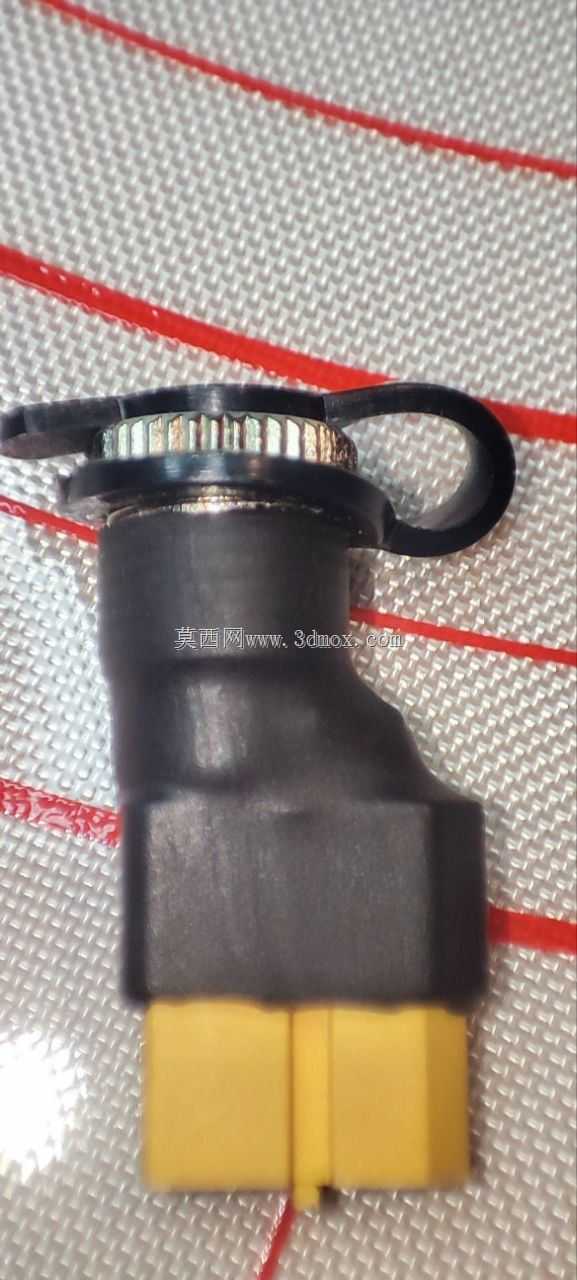

　　从功能特性层面拆解，接插件的公端采用红色阻燃绝缘壳体，内部嵌装黄铜镀金导电插片，接触电阻低，能够承载持续大电流通过，不会因为接触点发热导致绝缘壳体软化变形；母端集成的旋转锁止环采用耐磨工程塑料材质，公母端插合到位后，旋转锁止环即可通过内部的卡扣结构与公端壳体的卡槽咬合，此时除非反向旋转解锁，否则轴向拉扯线缆无法将公母端分离，相比常规靠插片摩擦力固定的接插件，防拉脱能力提升数倍。锁止环的侧面做了凸起的拨片结构，戴劳保手套操作时也能轻松施力旋转解锁，不需要额外工具，兼顾连接可靠性和操作便捷性。

　　设计过程中首先明确了接插件的兼容边界，公端的插片间距、外形尺寸完全兼容标准XT60接插件的安装尺寸，也就是说原有使用常规XT60接插件的设备，不需要修改安装位，直接替换这款带锁止的版本即可，不需要做结构改型，降低了用户的替换成本。整体外形尺寸控制在5.5x2.5的规格区间内，安装时预留的操作空间只需要比常规XT60多留出锁止环旋转的10mm径向空间即可，不会过多占用设备内部的布线空间。导电插片的尾部做了压线焊杯结构，既可以采用压接方式固定线缆，也可以采用锡焊连接，适配不同的线束加工工艺，焊杯的深度足够容纳12AWG规格的线缆线芯，压接或者焊接后线缆的抗拉强度能够满足行业标准要求，不会出现线缆从接插件尾部拉脱的问题。

　　绝缘壳体的分型面设计在插片的轴向中部分型，模具开模时不会在插合配合面产生飞边，避免飞边导致公母端插合卡滞或者接触不良的问题；壳体表面做了细晒纹处理，既能够提升手持插拔时的摩擦力，也能避免生产过程中表面划伤影响外观。锁止环与母端壳体的配合面做了一圈定位凸点，锁止和解锁到位时会有清晰的段落反馈，操作人员不需要目视观察就能确认锁止状态是否到位，适合在设备内部狭小空间盲操作的场景。导电插片与绝缘壳体的配合采用过盈压装结构，压装后插片的抗推出力满足大电流接插件的可靠性要求，不会在多次插拔后出现插片松动后退的问题。

　　从安装边界来看，公端壳体的两侧预留了2mm的安装固定孔位，需要面板安装的场景下，可以通过M2螺丝将公端直接固定在设备面板上，不需要额外设计固定支架；母端尾部的线缆出线方向为轴向出线，布线时线缆弯曲半径不小于线缆直径的4倍即可，不会因为弯折角度过大导致线芯断裂或者接插件尾部受力。接插件的绝缘材料选用耐温120摄氏度的阻燃PA材质，长期在大电流发热工况下也不会出现绝缘性能下降的问题，导电部分的黄铜基材表面镀金层厚度满足耐磨要求，经过500次插拔循环后接触电阻仍然能够控制在标准范围内，满足频繁插拔的使用需求。锁止结构的卡扣部分做了圆角过渡，旋转锁止时不会出现卡滞，长期使用磨损量极小，不会因为磨损导致锁止失效。
