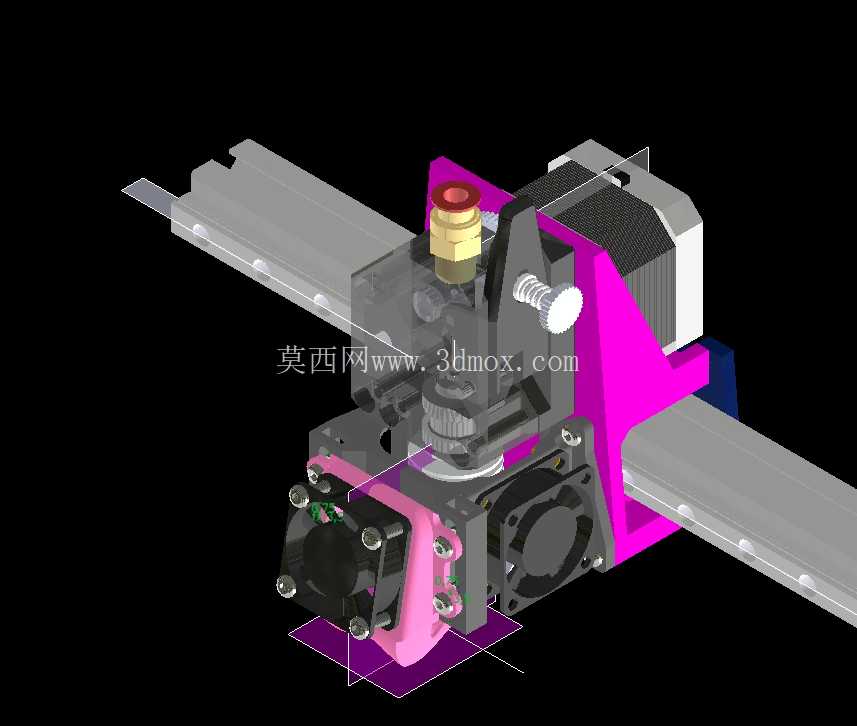

直接式挤出成型设备三维结构设计

　　在型材、管材、棒材以及各类异截面塑料制品、改性共混材料的连续生产场景中，直接挤出机是整条产线的核心成型单元，区别于带预塑储料腔的间歇式挤出结构，这类设备可实现物料从进料到挤出成型的连续化作业，无需额外的储料、注料切换动作，适配长尺寸连续制品的稳定生产需求。从实际产线布局来看，这类设备通常沿物料输送方向直线排布，进料端对接物料干燥、上料系统，出料端衔接定型模、冷却牵引、切割收卷单元，整体安装边界需要预留侧向操作空间用于螺杆清理、加热圈更换、机头模具拆装，设备底部的调平地脚需要匹配车间混凝土地面的承重要求，避免长周期运行中因机身振动导致的螺杆同轴度偏移。

　　从功能设计逻辑来看，直接挤出机的核心作用是完成固态物料的输送、压缩、熔融塑化、均化计量，最终以稳定的压力和流量将熔融物料挤入成型模具，整个过程中螺杆的长径比、压缩比设计需要匹配加工物料的熔融特性，比如加工通用聚烯烃物料时螺杆压缩段的螺槽深度渐变梯度需要适配物料的熔融速率，避免出现未熔颗粒夹带或者物料过热降解的问题。机筒段的加热冷却分区设计是保障塑化稳定性的关键，沿螺杆轴线方向通常分为进料段、压缩段、均化段、机头连接段多个独立控温区，每个温区的加热功率、冷却风量都需要对应区段的物料状态调整，进料段温度需要控制在物料玻璃化转变温度以下，避免物料提前熔融架桥影响进料稳定性，压缩段温度逐步提升至物料熔融区间，均化段温度保持恒定以保障熔体粘度均匀，机头段温度则需要根据成型制品的截面尺寸微调，保证出料流速一致。设备的传动端设计需要匹配螺杆的额定扭矩需求，减速箱的输出轴与螺杆采用花键连接，可承受大扭矩下的连续运转，同时传动端的密封结构需要避免润滑油渗入机筒污染物料，也需要防止机筒内的熔融物料泄漏进入减速箱。机头与机筒的连接采用铰接法兰结构，拆装时可翻转机头快速清理流道内的残留物料，减少换模换色的停机时间，机头内部的流道设计采用流线型过渡，无死角滞料区，避免物料长时间滞留发生碳化影响制品外观质量。

　　从安装尺寸边界来看，这类直接挤出机的整机长度通常根据螺杆直径和长径比确定，小直径机型适配实验室小批量试制场景，大直径机型用于工业化大规模量产，设备的进料口中心高度需要匹配上游上料机的出料高度，机头中心高度需要匹配下游定型台的进料高度，整条产线的同轴度误差需要控制在毫米级，避免出现出料偏斜导致的制品壁厚不均问题。设备的侧向预留空间需要满足加热圈、热电偶、压力传感器的拆装需求，电气控制柜通常布置在设备操作侧，与机身保持安全距离，避免高温辐射影响电气元件寿命，同时操作面板的高度需要适配操作人员站立操作的视线范围，可实时监控各温区温度、螺杆转速、机头压力、熔体温度等核心运行参数。在结构细节设计上，机筒的进料段开设带冷却水套的进料口，冷却水循环可带走进料段多余的热量，保证物料以固态状态进入螺槽被稳定输送，螺杆的表面通常做氮化处理提升耐磨性能，适配高填充改性物料的加工需求，减少螺杆磨损导致的塑化能力下降问题。机头处配置的压力传感器与温度传感器可实时采集熔体的状态参数，与螺杆转速、加热功率形成闭环控制，当机头压力超过设定阈值时设备自动停机报警，避免超压损坏设备或者出现安全隐患。

　　这类直接挤出结构除了用于热塑性塑料的挤出成型，也可适配部分热固性物料、橡胶物料的连续挤出作业，只需要调整螺杆的结构参数、机筒的控温区间以及机头的成型模具即可，设备的通用性较强，在型材加工、管材生产、线缆包覆、改性造粒等多个工业场景中都有广泛应用。设计这类设备的三维结构时，需要重点校核螺杆与机筒的同轴度公差、传动系统的动平衡精度、加热冷却系统的响应速度，同时要考虑日常维护的便捷性，比如易损件的拆装路径是否顺畅、润滑点的位置是否便于操作、安全防护罩的设计是否既满足防护要求又不影响日常检修作业。
