维克托绍伯格反冲式涡轮结构设计

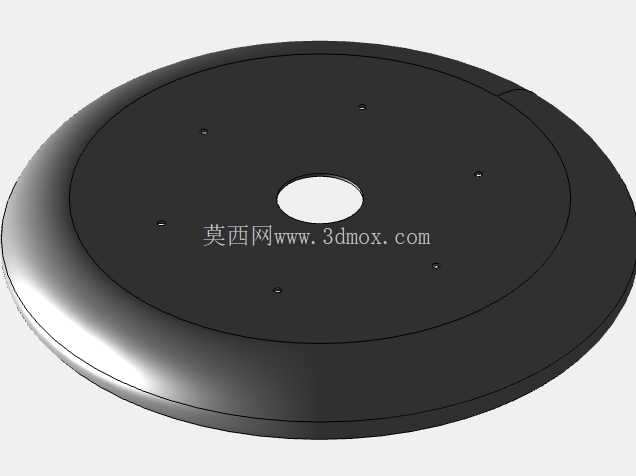

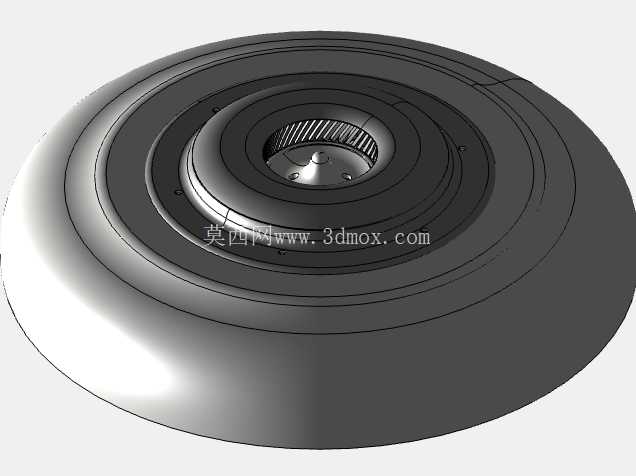

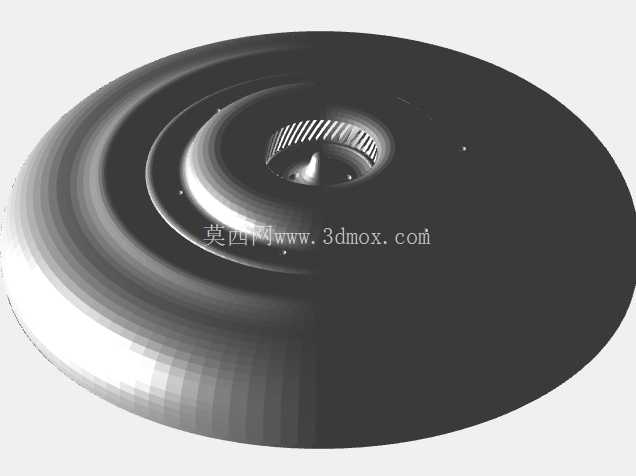

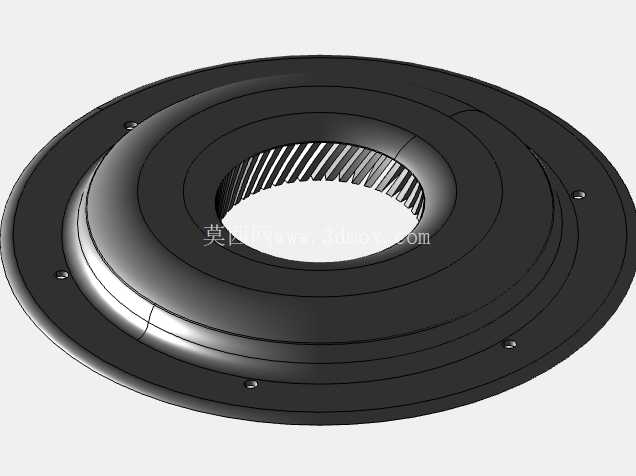

该反冲式涡轮结构的设计，核心围绕流体反冲与涡流驱动的作用逻辑展开，整体采用同轴回转式构型，从外沿到中心形成逐级收窄的流道布局，适配流体从外缘进入后沿螺旋路径向中心汇聚的运动轨迹，可有效降低流体在流道内的紊流损耗，提升能量转换效率。从实际应用场景来看，这类涡轮结构可适配小功率流体能量回收装置、特殊工况下的流体驱动单元，也可作为流体力学原理验证的试验载体，在低水头水能利用、特殊流体输送系统的动力端具备应用潜力，其结构特性决定了它对流体含杂率的耐受度高于常规叶片式涡轮，可适配含微小固体颗粒的流体工况，减少流道堵塞风险。

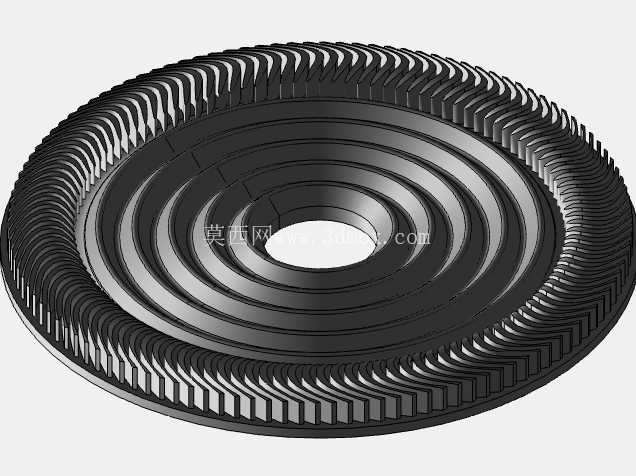

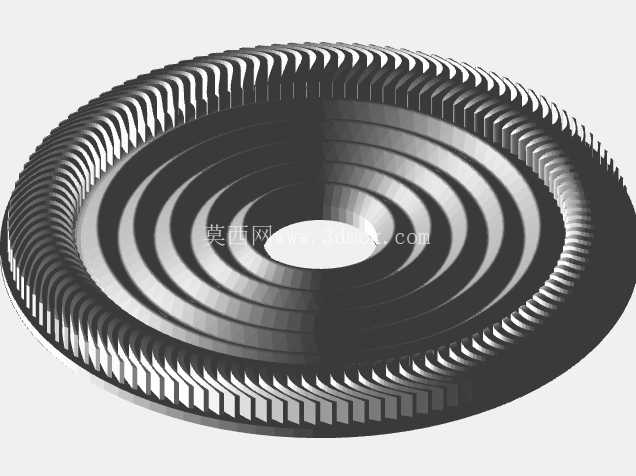

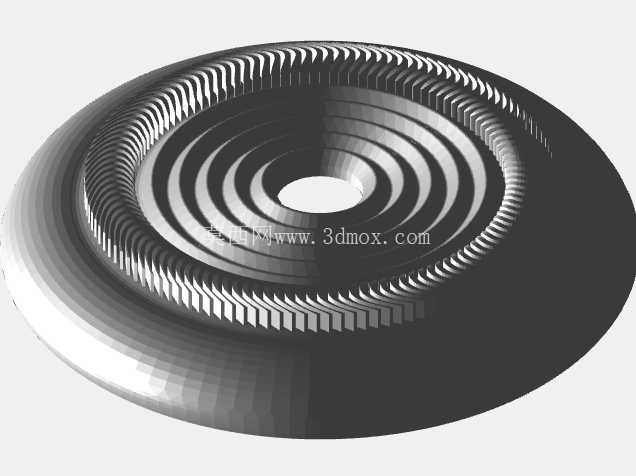

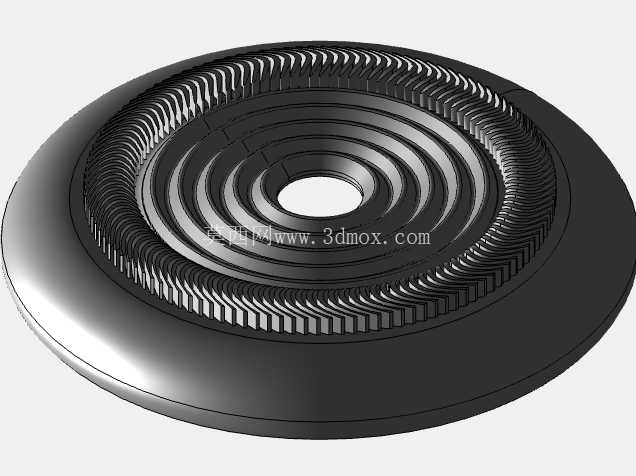

在功能特性层面，该涡轮摒弃了传统涡轮的直叶片径向布局，采用曲面螺旋流道设计，流体进入流道后会沿曲面形成稳定的涡旋运动，依靠流体流动时的反冲作用力推动涡轮整体回转，同时流道的曲面走向可引导流体在中心区域形成内聚式涡流，利用流体的内聚效应进一步提升对涡轮的驱动力矩，相比同尺寸的常规径向叶片涡轮，在低流速工况下的启动性能更优，不需要较高的入口流体压力即可实现稳定回转。结构上整体为一体化回转构型，没有额外的分体式叶片装配结构，所有流道特征均集成在涡轮本体上，既减少了装配环节带来的累积误差，也提升了整体结构强度，在高速回转时可降低分体部件脱落的风险，适配更高的回转转速工况。

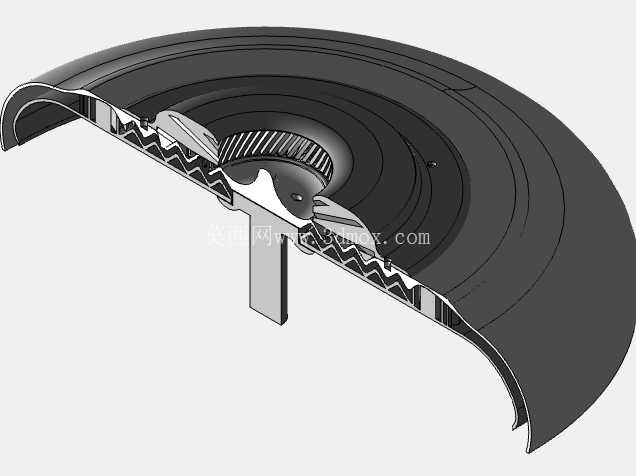

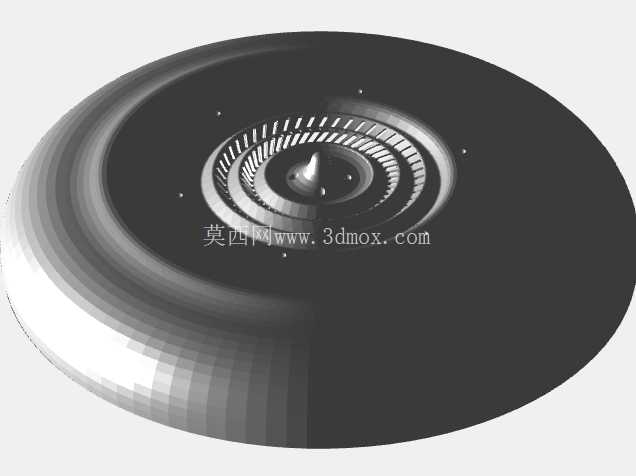

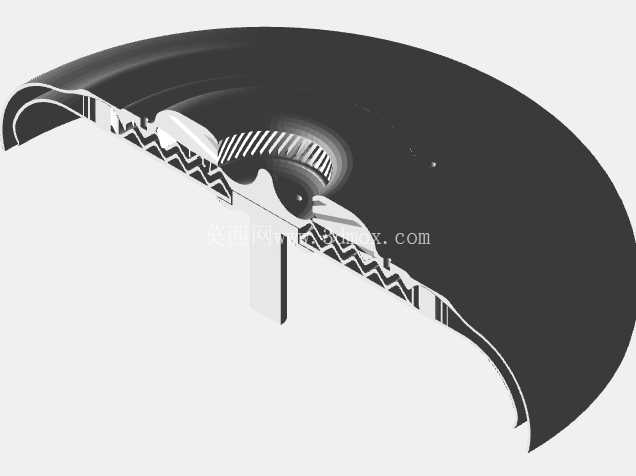

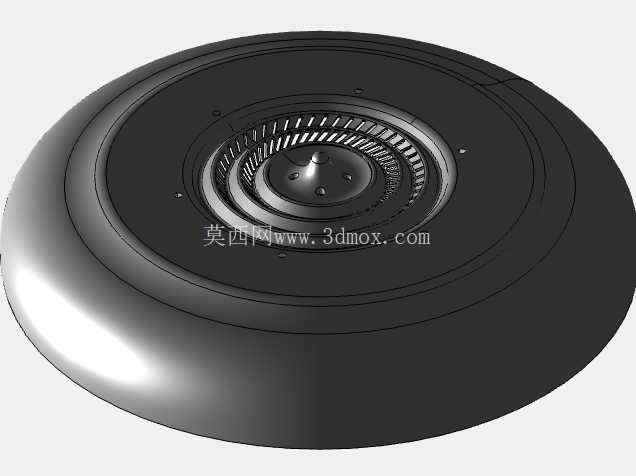

从设计思路来看，整个结构的流道参数经过反复迭代，流道的曲率变化沿流体运动方向平滑过渡，没有出现截面突变的区域，避免流体在流道内形成局部涡流造成能量损失；中心区域的导流凸台采用流线型构型，可引导汇聚后的流体平稳流出涡轮中心区域，减少中心区域的流体滞留，降低流体对涡轮的轴向反作用力，减轻配套轴承的轴向载荷。外形尺寸方面，整体为圆盘式回转结构，外圆面为光滑圆柱面，可作为安装定位的基准面，与壳体的配合间隙可控制在0.1-0.3mm区间，减少流体从外沿间隙的泄漏量；轴向厚度根据流道深度设计，中心安装孔的尺寸可适配标准直径的传动轴，安装时通过端面的定位台阶与轴肩配合，保证涡轮的回转中心与传动轴同轴度控制在0.02mm以内，避免高速回转时出现动不平衡问题。

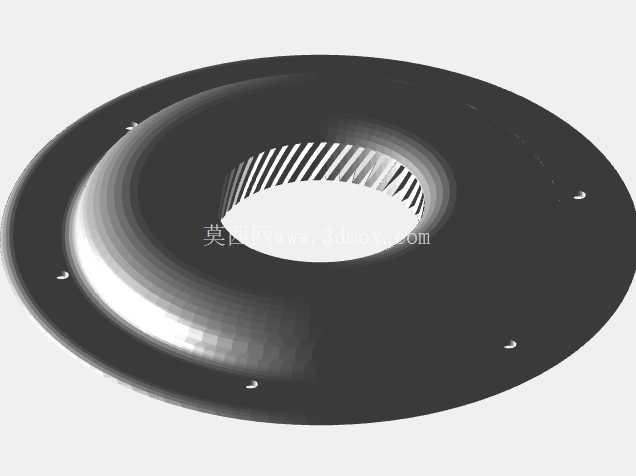

安装边界上，涡轮的轴向两端需要预留足够的流体进出空间，入口侧对应涡轮外沿的流道入口区域，需要保证流体可均匀从整个圆周方向进入流道，避免单侧进液造成涡轮受力不均；出口侧对应涡轮中心的通孔区域，需要预留足够的通流面积，避免流体排出不畅造成背压升高，影响涡轮的输出效率。结构的壁厚设计兼顾了强度与重量要求，流道之间的筋条厚度均匀，既保证了CNC加工时的结构刚性，也满足3D打印制作时的壁厚要求，不会出现薄壁区域打印变形或者加工颤振的问题；所有流道的转角处均采用圆角过渡，避免应力集中，在承受流体冲击载荷时可减少裂纹萌生的风险，提升结构的疲劳寿命。在实际加工适配性上，一体化的结构既可以通过五轴CNC铣削直接加工出完整流道，也可以采用金属3D打印一次成型，不需要后续的分体装配焊接，加工完成后仅需要对安装基准面和中心孔进行精加工作业，即可满足装配精度要求，适合小批量的定制化生产场景，也可作为原理样机进行流体性能测试，验证不同流道参数下的涡轮效率特性。
