FDM打印机用推入式气动快插接头结构

在FDM熔融沉积成型3D打印机的气动送料路径中，这类快插接头承担着耗材输送管路的定位与固定作用，是远程挤出机型送料系统里不可缺少的基础连接件。日常设备维护、改装过程中，不少从业者会发现市面采购的同规格接头标注参数与实际螺纹规格存在偏差，这款简化建模的接头结构，就是针对实际装机场景下的尺寸偏差做了实测校准，能为设备改装、结构设计阶段的管路布局提供准确的装配参考。

从实际装机的功能需求来看，这类接头的核心作用是实现聚四氟乙烯送料管的快速插拔与固定，上端的推入式夹头结构适配外径4mm的标准送料管，安装时只需将管材垂直推入夹头端口，内部的弹性卡爪就会自动卡紧管材外壁，配合内置的密封胶圈实现管路的轴向固定与气密防护，避免送料过程中出现管材窜动、漏料的问题；拆卸时只需向下按压夹头顶端的弹性压环，卡爪就会松开，可直接拔出管材，无需额外工具，能大幅提升设备维护、换料的操作效率。

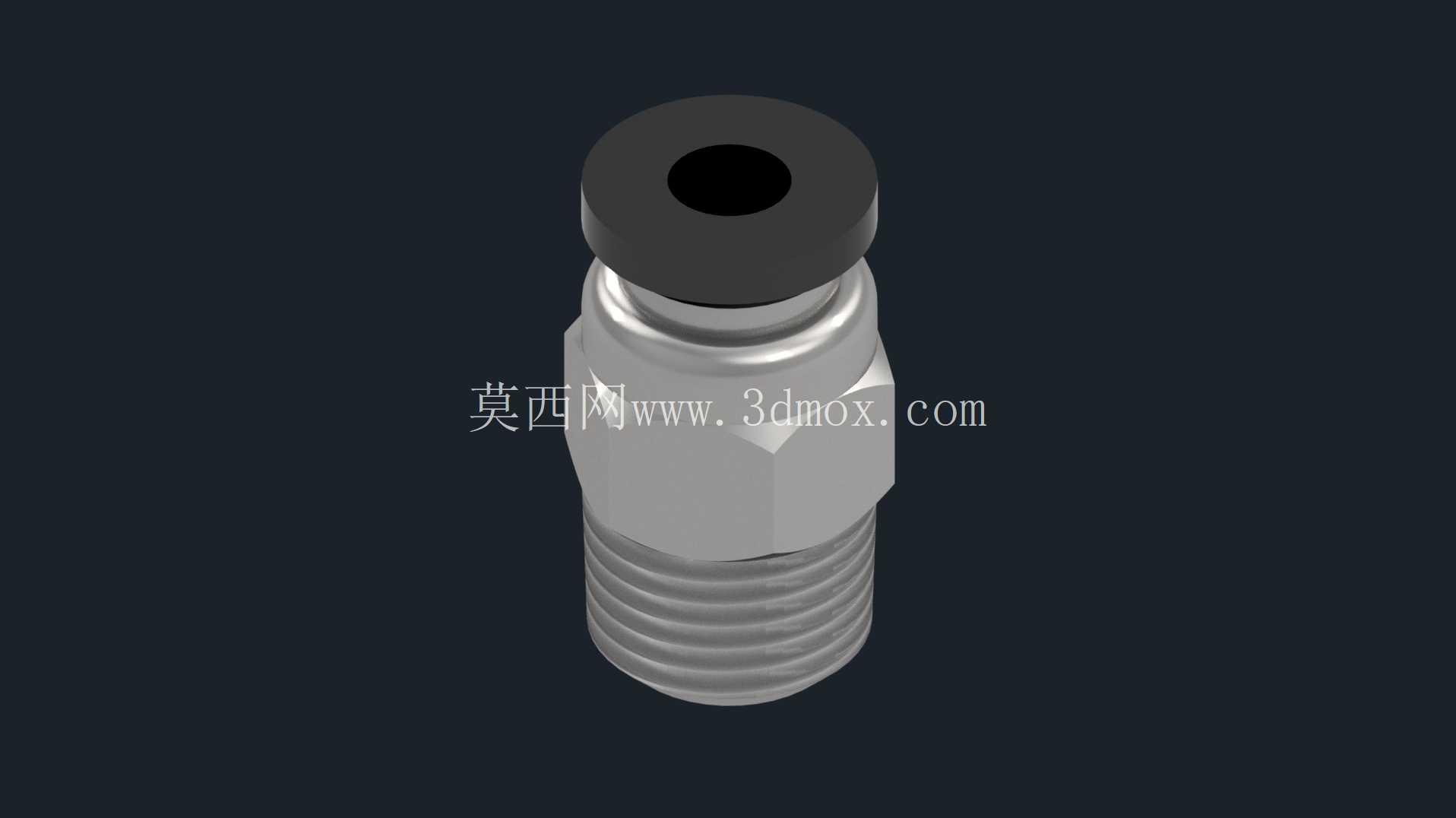

结构设计层面，这款接头的建模没有追求极致的螺纹细节还原，而是把建模重心放在了实际装配会用到的关键尺寸边界上。接头整体分为三个功能段：上端的快插夹头段做了六角防滑外形，方便安装时用扳手夹持发力，避免拧入过程中夹头结构受力变形；中间的六角限位台是安装时的受力基准面，拧入对应安装螺纹孔时，六角台端面贴合设备安装面即可完成轴向定位，不需要额外计算拧入深度；下端的螺纹段实际为1/8 NPT锥形管螺纹，而非市面标注的M10公制螺纹，建模时按照实测的锥形螺纹外形做了简化处理，既保证了装配干涉检查的准确性，也避免了过度还原螺纹细节带来的建模冗余，同时也兼顾了常见的M6螺纹变体的安装适配参考，能覆盖绝大多数桌面级FDM打印机的送料接头安装位需求。

从安装边界尺寸来看，快插夹头段的外径控制在标准气动接头的通用尺寸范围内，安装时需要在夹头周围预留至少5mm的操作空间，保证按压压环拆卸管材时不会和周围的机架结构、其他管路发生干涉；下端螺纹段的有效拧入深度按照NPT螺纹的标准密封长度设置，安装时不需要额外缠绕过多生料带，靠锥形螺纹的自身形变就能实现密封，建模时预留的螺纹段长度也适配常见的打印机挤出机安装板、远程送料支架的板材厚度，不会出现拧入过深顶到内部送料路径、或是拧入深度不足导致固定不稳的问题。

在三维建模的实际应用中，这款接头模型可直接用于FDM打印机的整机装配仿真，在设计阶段就能完成送料管路的布局检查，提前规避接头和机架、电机、线轨等部件的装配干涉；也可以作为接头类零件的建模参考，帮助结构设计人员快速掌握推入式快插接头的核心结构尺寸，不需要从零开始测绘实物，能大幅缩短设备改装、定制接头的设计周期。对于日常做3D打印机维护、改装的从业者来说，准确的接头模型也能提前确认安装位的适配性，避免采购回来的接头因为螺纹规格、外形尺寸不符无法安装，浪费物料成本与调试时间。

需要注意的是，这类接头的螺纹部分因为是锥形密封结构，建模时不需要还原每一圈螺纹的精确齿形，只要保证锥形角度、有效螺纹长度、大径小径的关键尺寸和实物一致，就能满足装配检查、布局设计的需求，过度追求螺纹细节反而会增加模型的文件体积，拖慢整机装配的仿真运算效率。这款模型的尺寸校准完全基于实际装机的样品实测，除螺纹部分做了工程化简化之外，其余的外形尺寸、夹持位置、安装边界都和实物完全一致，不管是做设备结构设计、还是做管路系统的选型匹配，都能提供可靠的尺寸参考。
