适配标准规格内六角扳手的斜插式收纳支架

　　在机加工车间、设备运维班组、装配工位以及个人DIY工作台上，内六角扳手是使用频率极高的紧固工具，常规的内六角扳手套装多采用塑料卡套或者简单的金属架收纳，长期使用后容易出现卡位松脱、扳手滑落丢失、不同规格混放导致取用时翻找耗时的问题，尤其是在多工位流转、工具频繁取用的场景下，散乱放置的内六角扳手还容易滚落至设备缝隙、地面油污中，既影响作业效率，也存在工具遗失、磕碰损伤精密加工面的隐患。这款斜插式内六角扳手收纳支架，正是针对一线作业场景的实际痛点设计，整体采用一体化成型结构，无需额外装配部件，可直接通过3D打印工艺制作，适配市面上流通的标准公制内六角扳手套装的尺寸规格。

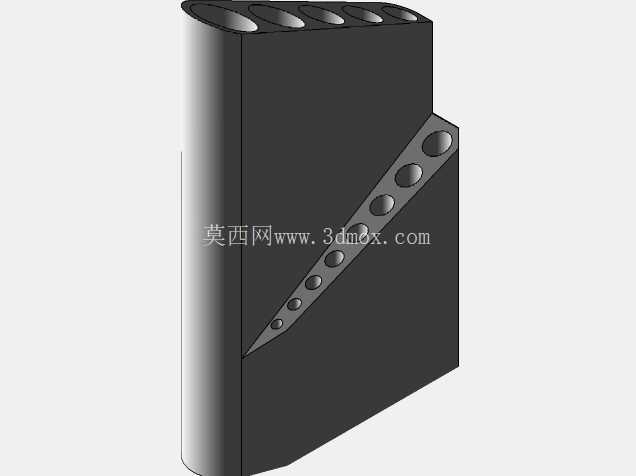

　　从结构布局来看，支架主体采用立式长方体基座，在基座顶面开设一排垂直方向的圆孔，用于放置长规格的球头内六角扳手，这类长柄扳手通常用于深孔位置的紧固件操作，垂直放置的方式可以让长柄自然垂入基座内部，避免长杆外伸过多导致的磕碰变形；在基座的斜向切面位置，开设一排沿斜面均匀排布的斜向插孔，用于放置短规格的内六角扳手，斜向插孔的轴线与水平面呈45度夹角，这个角度是经过实际取用测试确定的，作业人员无需大幅度抬臂或者俯身，随手即可拔出对应规格的扳手，插回时也能快速对准孔位，不需要刻意调整扳手角度。设计过程中，每个插孔的内径都对应标准内六角扳手的对边尺寸做了0.2mm的间隙预留，既不会因为间隙过小导致扳手插拔卡滞，也不会因为间隙过大出现扳手晃动、倾斜滑落的问题，插孔的深度根据对应扳手的长度做了差异化设置，长规格扳手对应的垂直插孔深度达到基座高度的三分之二，保证长柄扳手插入后重心稳定，不会出现侧翻；短规格扳手对应的斜插孔深度刚好可以卡住扳手的弯折段，让扳手的工作端露出足够长度，方便取用的时候直接捏持拔出。

　　基座的底部做了1.5mm厚度的平底加强结构，整个基座的底面平面度控制在0.1mm以内，放置在金属工作台、木质工具桌或者防静电工作台面上时都能保持平稳，不会因为插拔扳手的作用力出现滑移；基座的边角位置全部做了R2的圆角过渡，避免尖锐边角在作业过程中刮伤操作人员的手臂、勾扯工作服或者刮擦周边的精密量具。从安装适配边界来看，这款支架的整体外形尺寸控制在长120mm、宽45mm、高100mm的范围内，占用的工作台面积极小，即使是空间紧凑的流水线装配工位、小型家用工作台也能轻松放置，不需要额外的安装固定结构，直接平放即可使用，如果需要在移动工具车、壁挂工具板上使用，也可以在基座背面预留的挂装孔位加装螺丝或者磁吸件，实现壁挂、侧装等多种安装方式，适配不同的工具收纳场景。不同于市面上常见的折叠式内六角收纳组，这款支架采用单支独立插孔的设计，每一支扳手都有独立的存放位置，取用的时候不需要翻开折叠架、拨开其他扳手，一眼就能看到对应规格的位置，用完插回即可，从根源上避免了扳手混放、丢失的问题；斜向排列的插孔还可以在插孔旁预留激光雕刻规格标识的位置，方便作业人员快速识别对应尺寸，减少拿错规格的概率，尤其是在多品种小批量的装配作业中，能够有效减少换工具的辅助时间，提升作业效率。

　　在材料适配性上，这款支架的结构壁厚均匀，最小壁厚2mm，最大壁厚4mm，完全符合FDM、光固化等主流3D打印工艺的成型要求，使用PLA、PETG、ABS等常见3D打印材料都可以顺利打印，不需要添加支撑结构，打印完成后仅需简单去除底垫即可投入使用，一线班组可以根据自身的使用需求快速打印制作，出现损坏也可以快速重新打印替换，不需要采购专用的成品收纳架，使用成本极低。针对车间内存在油污、切削液的使用场景，支架的外表面全部做了光滑过渡设计，没有容易积藏油污的缝隙、凹槽，日常清洁的时候仅需用抹布擦拭即可，不会残留油污、铁屑，能够长期保持整洁的使用状态。
