导轨安装式电路元件收纳储放结构

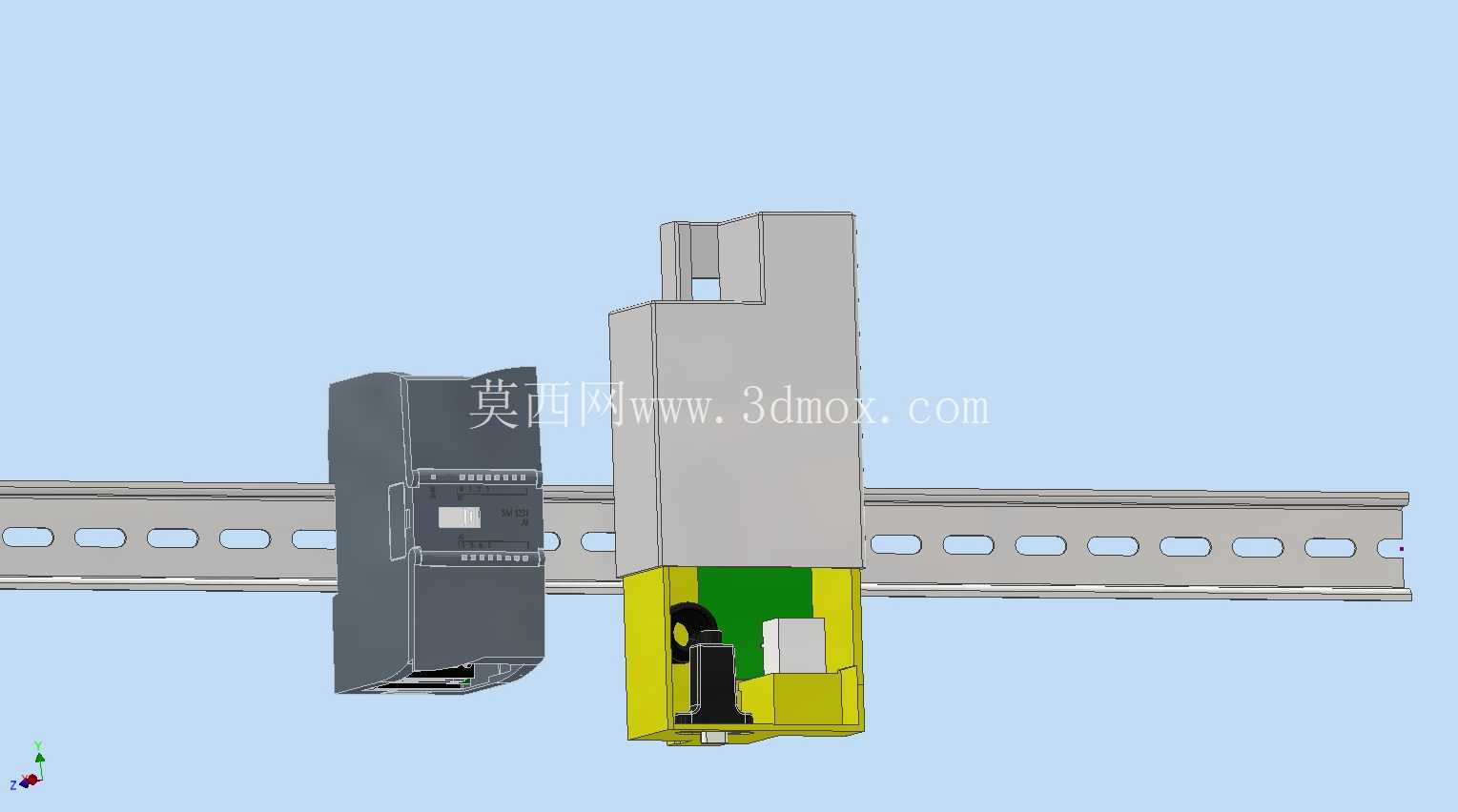

　　在低压电气柜、分布式IO控制箱、小型设备旁置电路模块的布设场景里，零散的微型电路组件、直插式元件、小型接线模块往往缺乏规整的收纳载体，随意绑扎固定既会给后期运维排查带来阻碍，也容易因积灰、意外触碰引发电路接触不良问题，这款适配标准DIN导轨安装的电路元件储放结构，正是针对这类现场痛点完成的结构设计。从安装适配性来看，结构整体完全贴合工业电气领域通用的35mm标准导轨安装规范，背部的卡扣结构采用弹性卡接设计，无需额外打孔或使用紧固件，即可直接卡入导轨完成固定，单组结构沿导轨方向的占用宽度控制在18mm以内，不会过多挤占柜内导轨的安装空间，相邻布设的同规格结构之间可紧密贴合排布，最大化利用电气柜内的导轨安装资源。

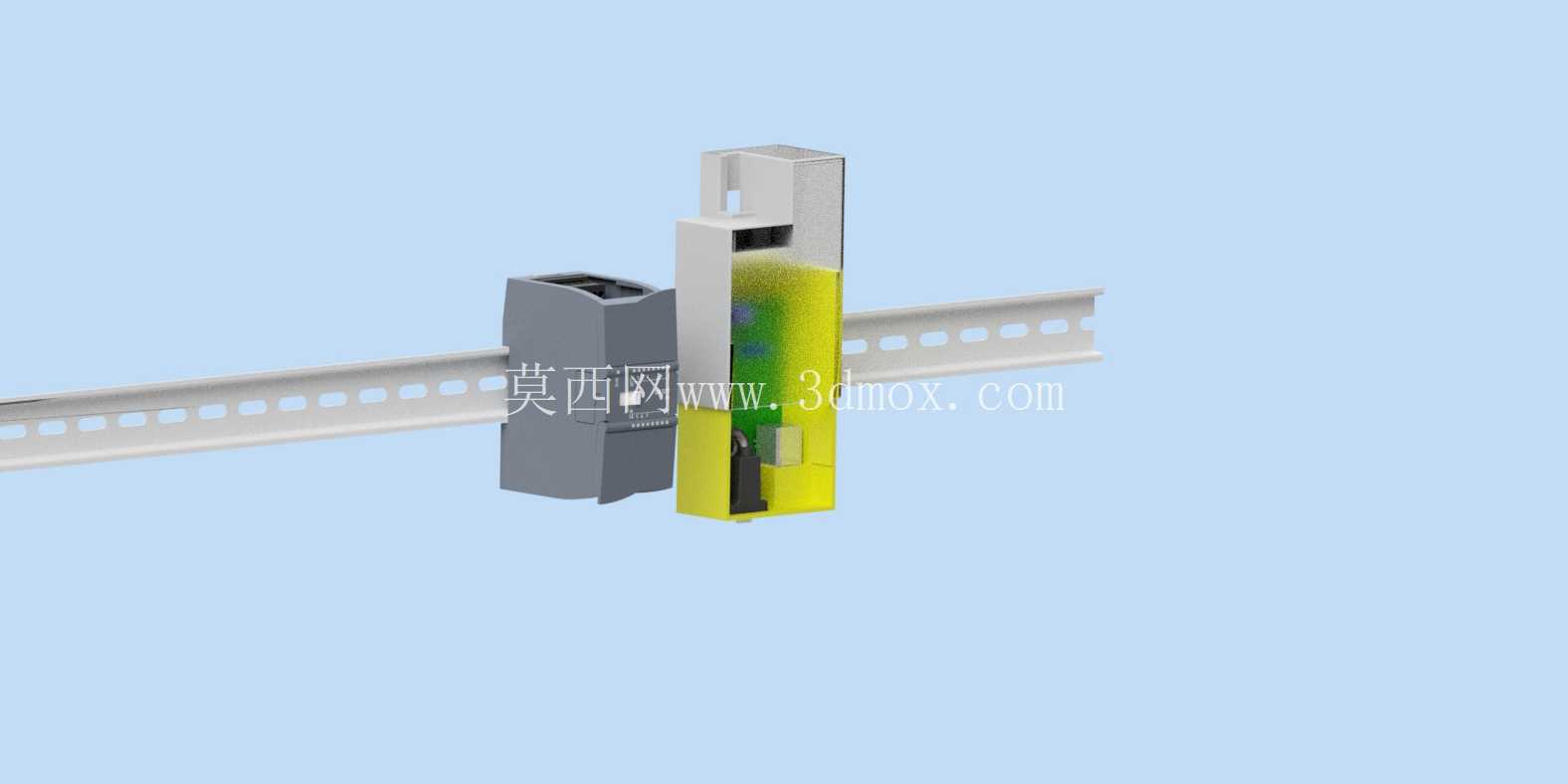

　　结构主体分为固定基座与抽拉式储放舱两个核心部分，固定基座采用高强度工程塑料材质，承担导轨卡接、结构支撑的核心作用，基座与导轨接触的卡位处做了防滑齿纹设计，即便在设备长期运行产生振动的工况下，也不会出现沿导轨滑移、松脱的问题。抽拉式储放舱采用半透明可视化材质，运维人员无需抽出舱体即可直观观察内部放置的元件状态，舱体内部预留了规整的分区卡位，可根据放置元件的尺寸调整内部挡块位置，适配不同规格的微型电路板、接线端子、备用保险丝等小型电路配件，舱体与基座的配合处设置了阻尼限位结构，抽拉过程有明确的段落感，完全抽出时有限位卡扣阻挡，避免运维操作时舱体直接滑落造成内部元件掉落。

　　从实际使用的功能逻辑来看，这款结构并非简单的收纳盒，而是针对电气柜内零散元件的定点储放需求做了多维度的细节优化：储放舱的侧壁预留了直径3mm的穿线孔，若内部放置需要外接线路的微型电路模块，可直接通过穿线孔引出接线，无需打开舱盖即可完成线路连接；舱体顶部设置了可插拔的标签位，可插入标记卡片标注内部存放的元件类型或对应回路编号，大幅提升后期运维的排查效率；结构整体的防护等级达到IP40，可阻挡直径大于1mm的固体异物进入，避免柜内布线时掉落的铜丝、灰尘等杂物接触内部元件引发短路风险。设计过程中针对安装场景的边界条件做了多轮校核：首先是温度适配范围，结构选用的工程塑料材质可在-20℃到80℃的环境下长期工作，覆盖绝大多数工业电气柜的内部工作温度区间，不会因夏季柜内高温出现材质变形、卡扣失效的问题；其次是安装受力校核，背部的弹性卡扣在反复拆装500次后仍能保持足够的卡紧力，满足电气柜内元件调整、运维拆装的使用频次需求；另外针对相邻元件的电磁干扰问题，储放舱的内壁可根据使用需求贴装薄型电磁屏蔽片，不会因结构本身的尺寸限制影响屏蔽措施的加装。

　　在小型自动化设备的控制单元布设、楼宇配电的终端回路箱改造、实验室测试电路的临时搭建场景中，这类储放结构可快速完成零散元件的规整固定，替代传统的扎带绑扎、胶带粘贴的粗放固定方式，让柜内布线更加规整，同时也为小型电路模块提供了可靠的物理防护，降低外部因素引发的电路故障概率。结构的整体外形做了圆弧倒角处理，没有尖锐的棱角，避免运维操作时划伤手部，外露的配合面均做了错位止口设计，即便有少量凝露顺着柜壁流下，也不会直接渗入储放舱内部，进一步提升了内部元件的存放安全性。
