洗碗机上篮导轨端夹限位塞结构设计

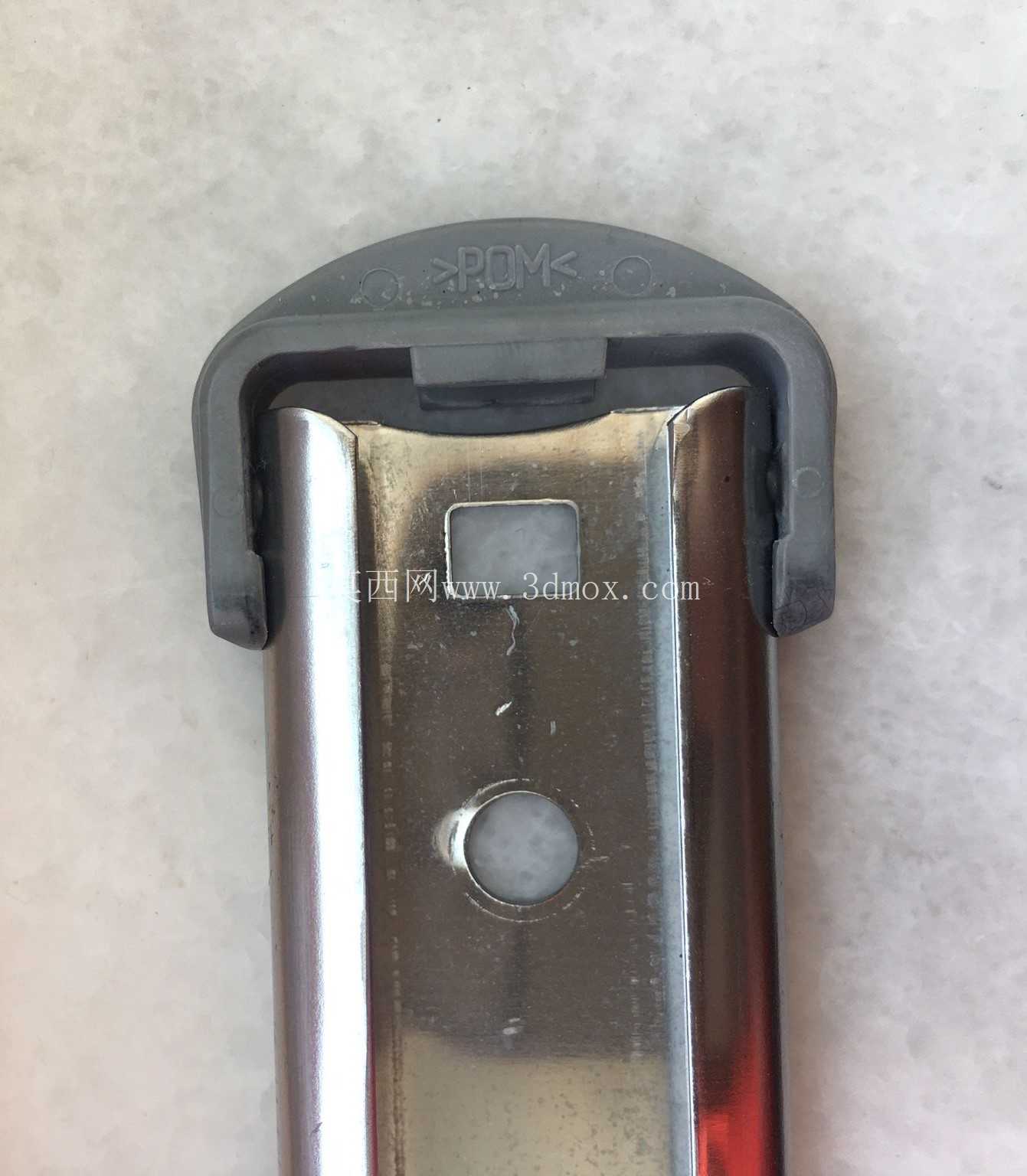

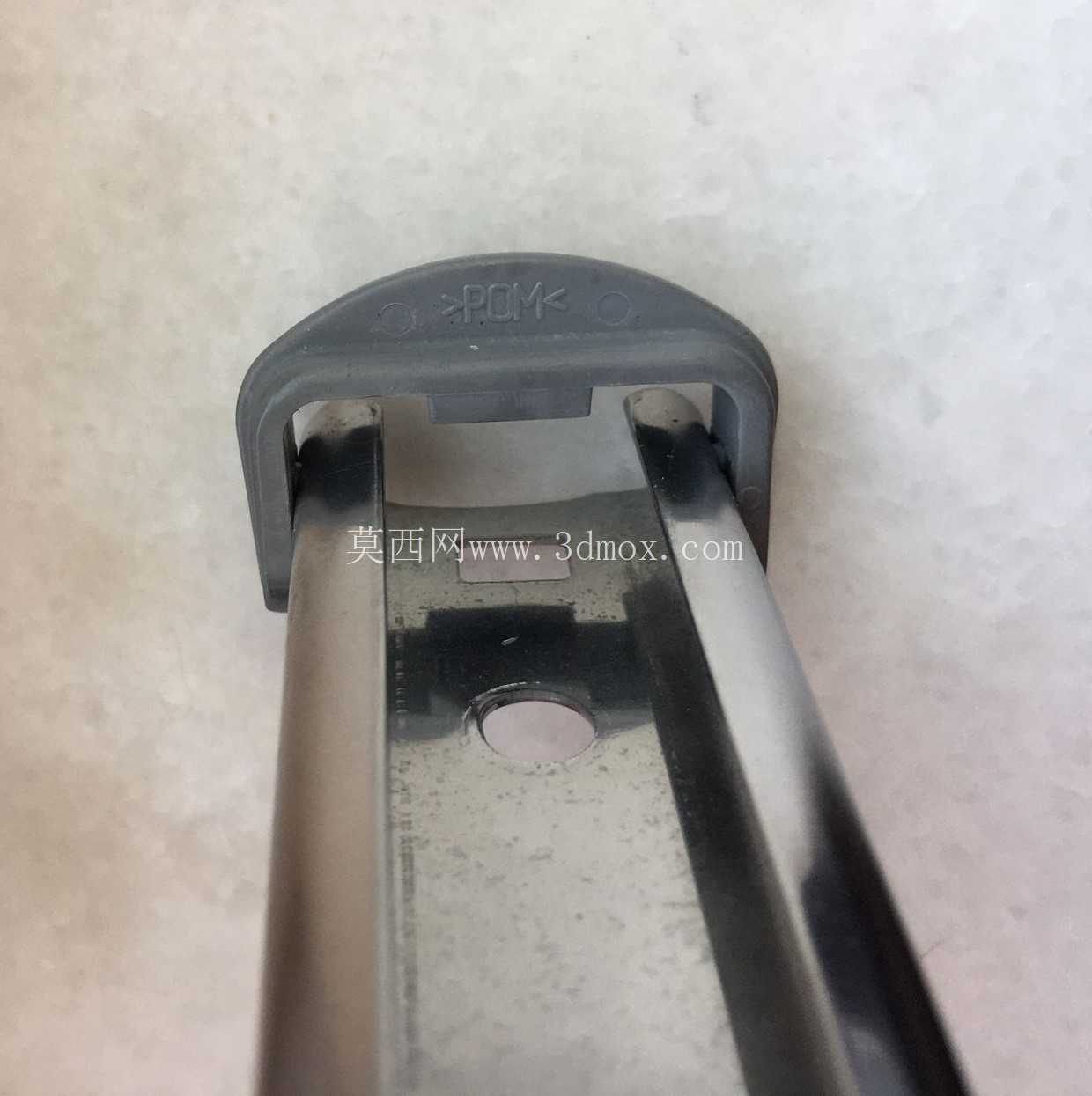

家用嵌入式及台式洗碗机的篮体导轨系统，长期处于高温高湿、带洗涤剂喷淋的交变工况下，导轨端部的原有POM限位塞会随着抽拉循环次数增加出现应力开裂、卡扣断裂甚至脱落问题，直接导致上篮抽拉时滑出导轨，不仅影响正常取放餐具，还可能造成篮体倾斜、餐具磕碰破损，是洗碗机售后维修中占比不低的易损故障点。这款端夹塞就是针对该故障点开发的替换结构，完全适配原有导轨的安装边界，不需要对洗碗机本体或者导轨做任何改造，直接替换损坏的原有零件即可完成修复。

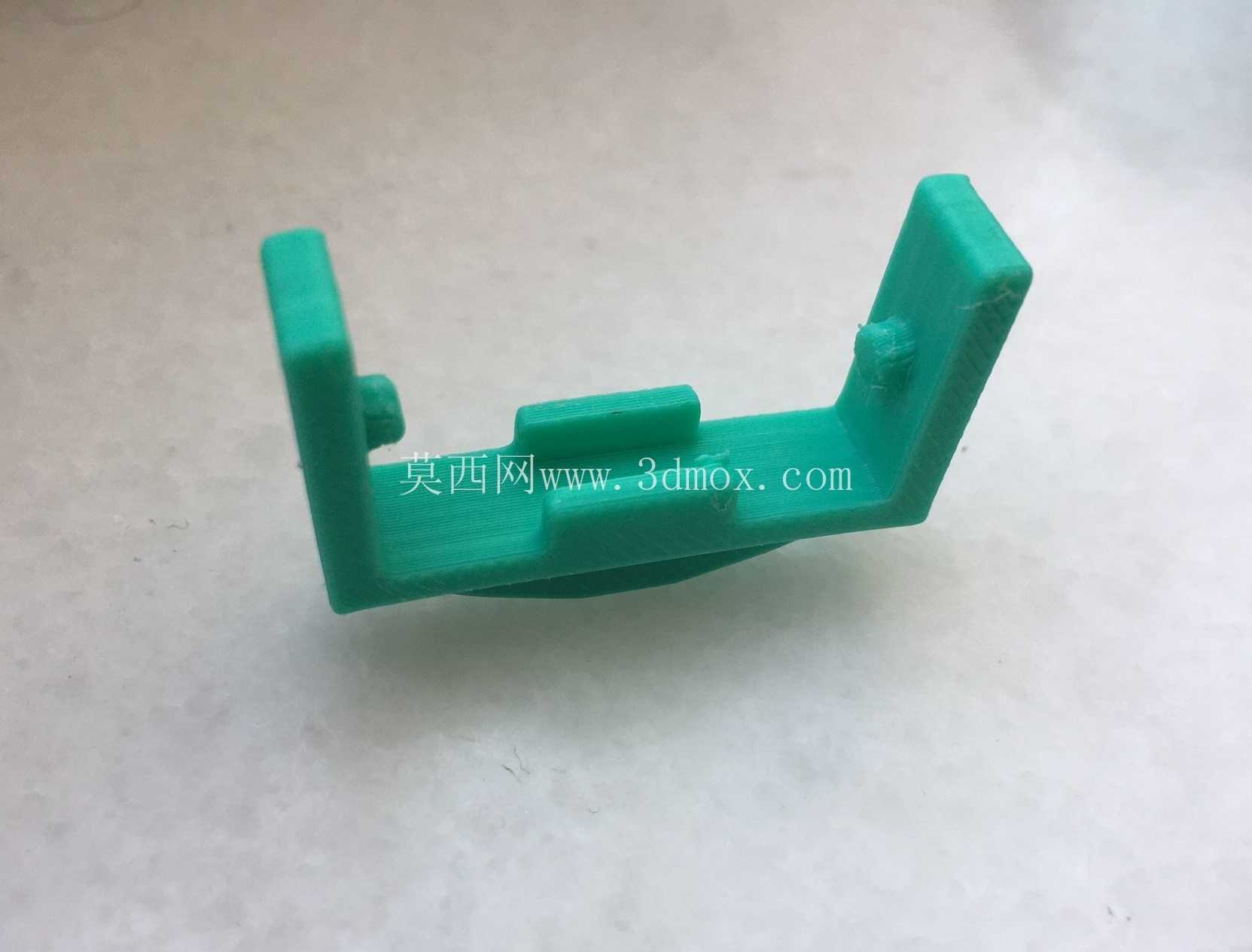

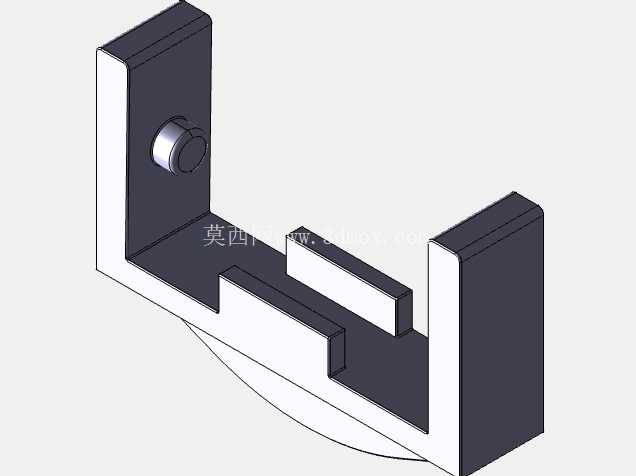

从结构设计逻辑来看，整个零件采用U型包覆式卡扣结构，主体的两个垂直立边刚好卡入导轨端部的C型槽内，立边内侧的定位凸台与导轨上的原有定位孔完全契合，安装时只需要对准槽位推入，听到卡扣卡入的声响即可完成固定，不需要额外的紧固件，拆装效率很高。零件中间的横向隔断结构刚好顶住导轨的端面，一方面限制篮体滚轮的最终行程，避免滚轮脱出导轨滑道，另一方面也能分散抽拉时的冲击力，避免应力集中在卡扣位置导致断裂。侧面的圆柱凸台是与篮体侧支架的配合面，抽拉篮体时的侧向力会通过这个凸台传递到整个端夹结构上，再分散到导轨的槽壁上，不会出现局部受力过大的问题。

在安装边界的匹配上，设计阶段完全复刻了原有零件的所有安装尺寸，U型槽的内宽与导轨型材的外宽保持0.1mm的间隙配合，既保证安装时的顺畅度，又不会出现安装后晃动旷量；立边的厚度与导轨槽的内槽深度匹配，推入后立边完全嵌入槽内，外表面与导轨端面齐平，不会出现突出部分剐蹭篮体或者洗碗机内壁的情况。横向隔断的高度刚好与导轨的上沿齐平，滚轮滚动到端部时会刚好落在隔断的支撑面上，不会出现悬空卡滞的问题。侧面圆柱凸台的直径、伸出长度都与原有零件完全一致，与篮体支架的配合间隙控制在0.15mm以内，抽拉时不会出现异响或者卡滞。

材质选择上充分考虑了洗碗机内部的工况环境，长期工作温度在40-70℃之间，交替接触热水、碱性洗涤剂，还有频繁的抽拉摩擦，因此不推荐使用普通PLA材质，这类材料在高温高湿环境下会出现软化、蠕变，长期使用会变形失效；优先选择PETG、ASA或者ABS材质，这类材料的耐温性、耐化学腐蚀性都能满足工况要求，同时具备足够的韧性和抗冲击性能，能承受抽拉时的反复冲击。打印参数设置上，建议采用较小的层高来打印，能提升卡扣位置的层间结合强度，避免长期受力出现层间开裂，适当提高填充率可以提升整体结构的刚性，减少受力时的形变，保证与导轨的配合精度。

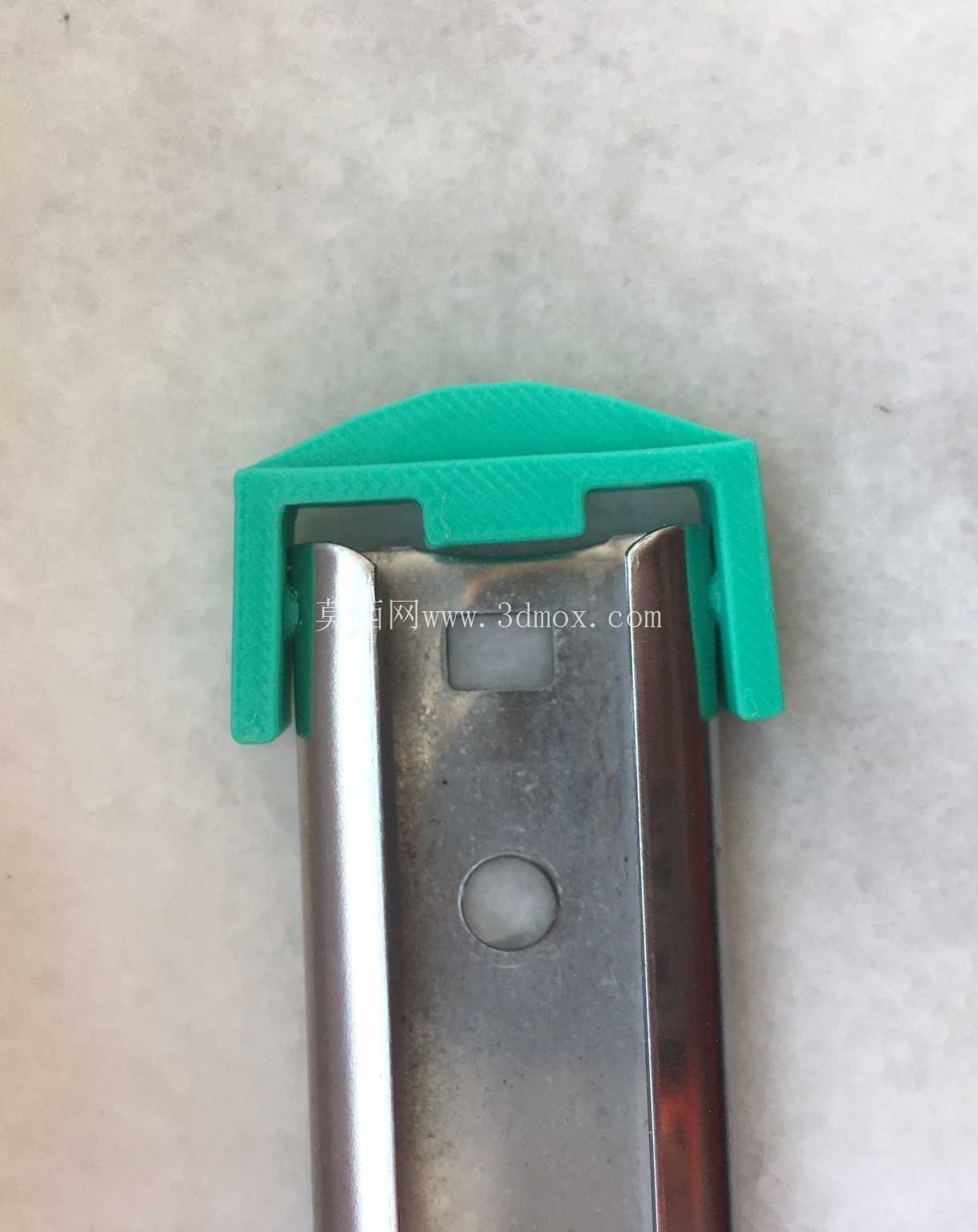

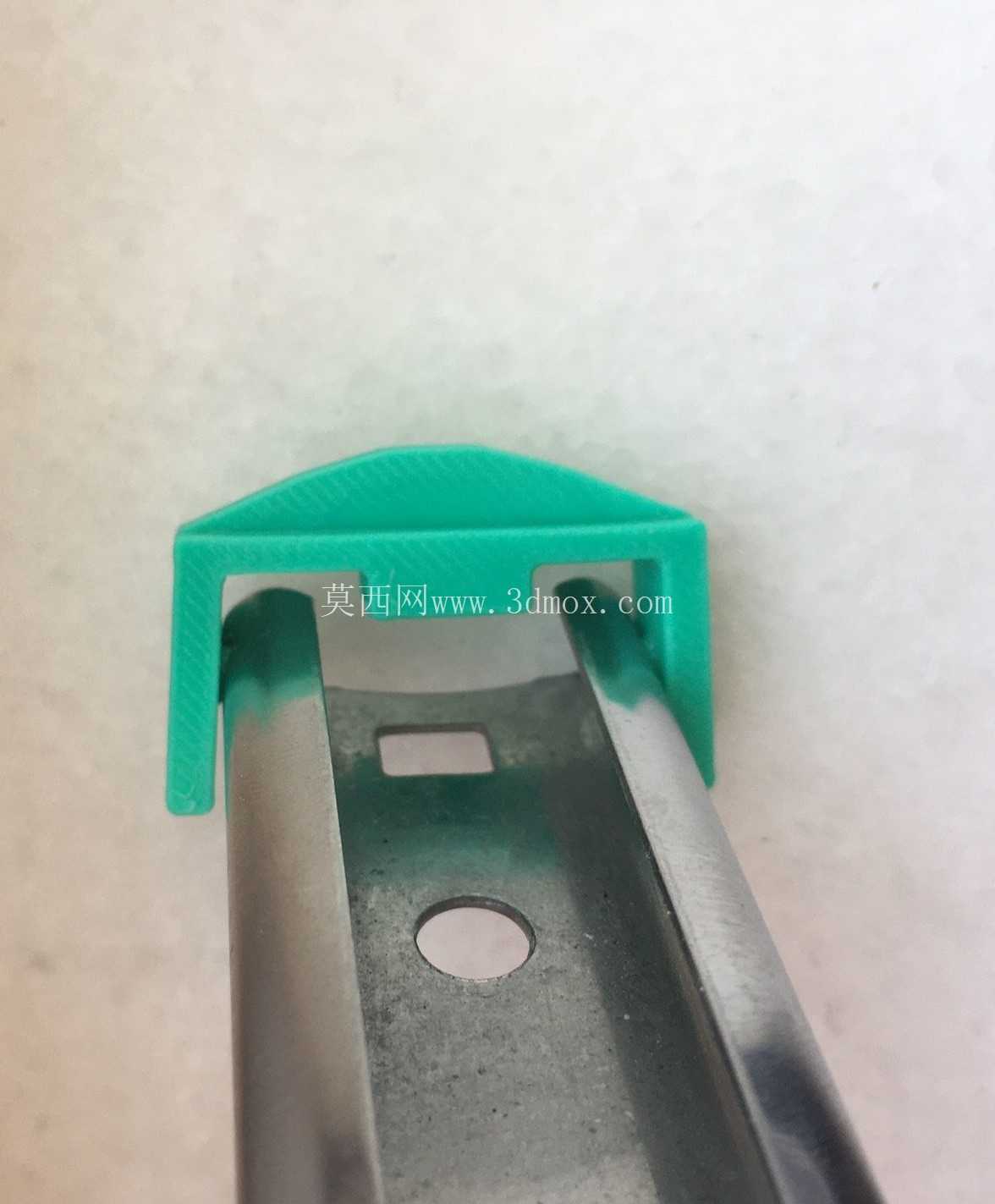

实际安装测试中，这款端夹塞与导轨系统的契合度很高，推入后卡扣固定牢靠，反复抽拉篮体上千次也没有出现松动、移位的情况，滚轮在端部的限位准确，不会出现脱出的问题，完全可以替代原有损坏的零件，解决篮体滑出导轨的故障，相比更换整根导轨的维修方案，成本更低，维修操作也更简单，普通用户不需要专业工具就能自行更换。
