四杆机构仿生步行机械装置结构设计

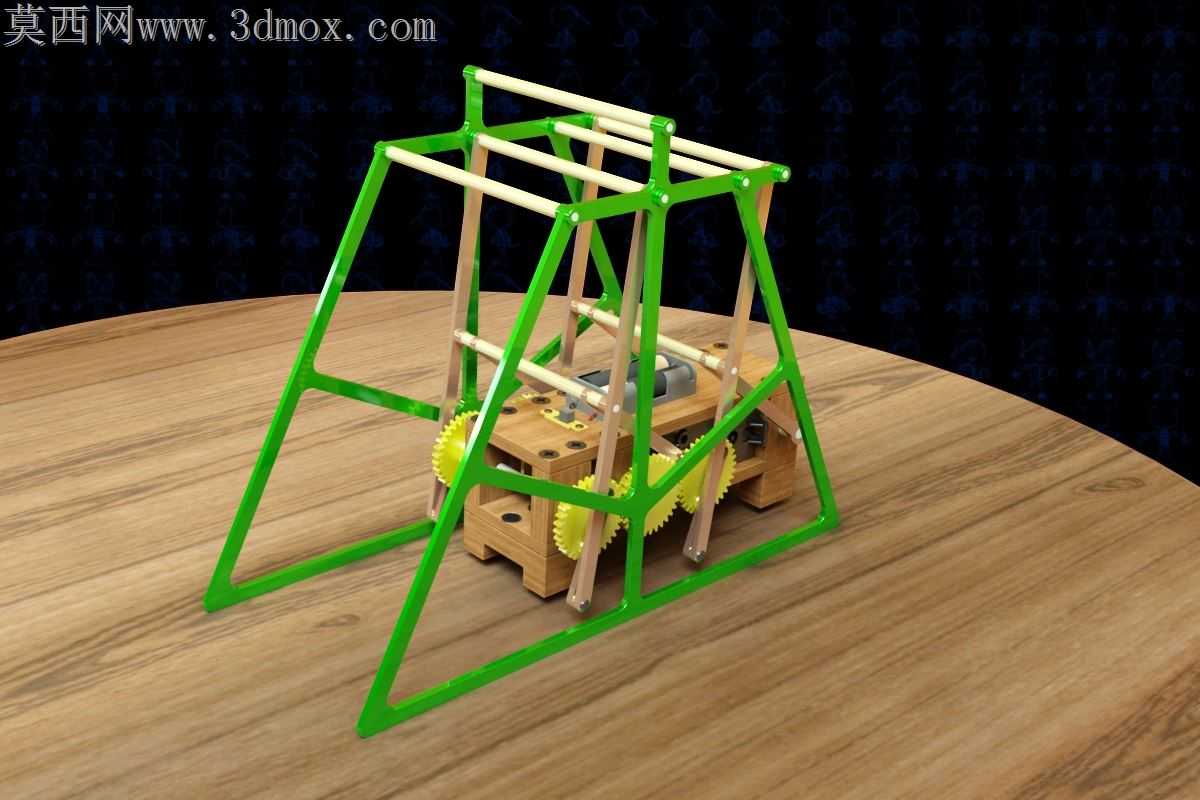

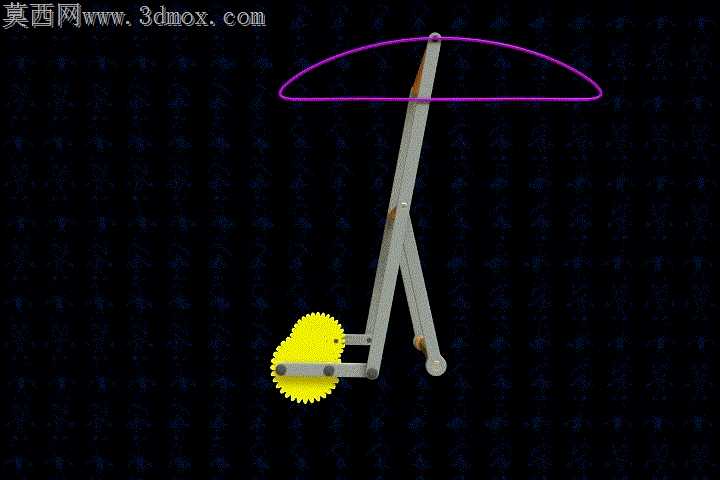

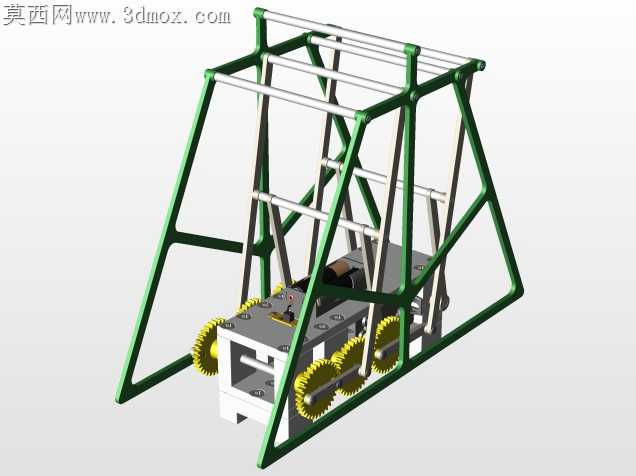

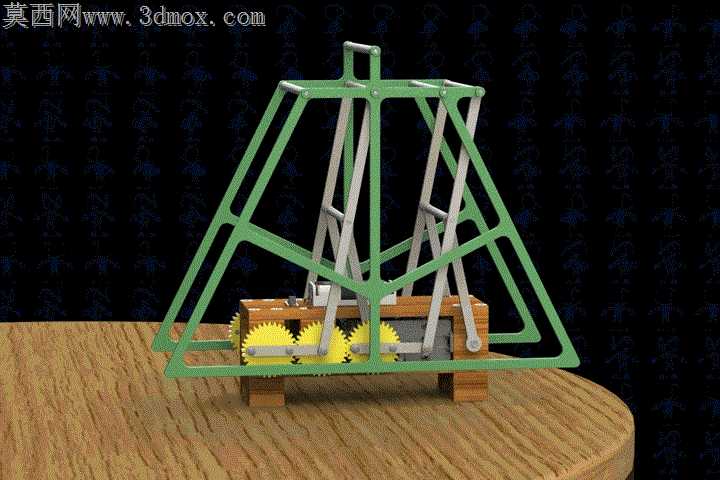

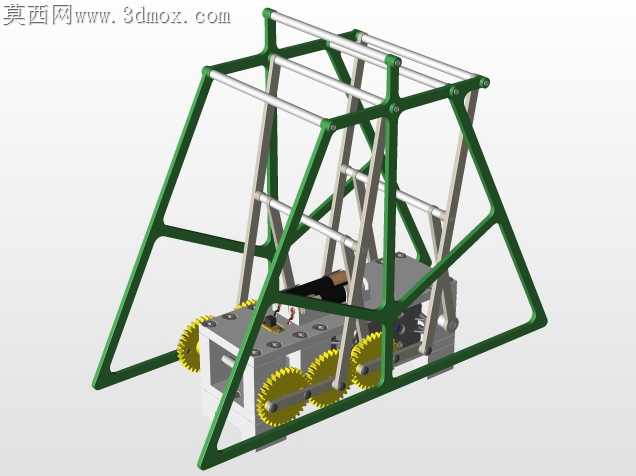

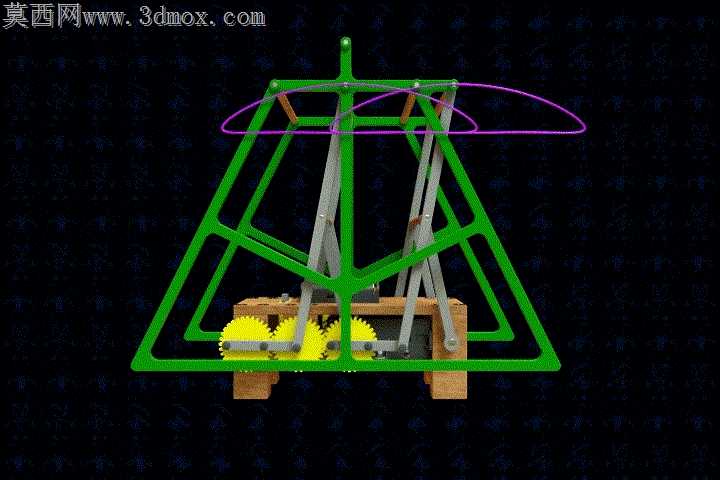

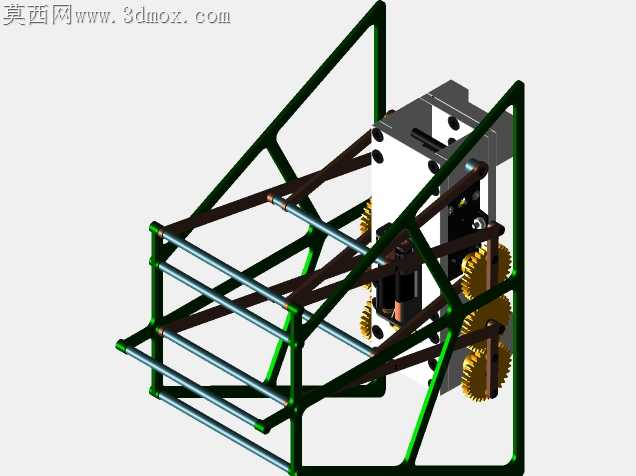

纯木质底座搭配绿色框架的步行装置，最先要解决的是连杆铰接处的旷量隐患——这类多连杆步行结构，每一处铰接点的公差累积都会直接导致行进轨迹偏移，甚至出现卡滞无法迈步的问题。框架采用三角镂空构型，并非单纯为了视觉辨识度，三角结构的抗形变能力能抵消连杆往复摆动带来的侧向扭力，避免框架长期受力后出现开焊或拼接缝开裂的情况。底部三组啮合的黄色齿轮，齿侧间隙留了0.1mm的余量，既不会因为间隙过大导致传动顿挫，也不会因为过盈配合在木质底座受热胀冷缩影响时出现齿面咬死的状况。连杆与齿轮输出轴的连接位做了扁位结构，替代传统的顶丝固定，能承受往复摆动带来的交变载荷，不会出现轴孔打滑丢转的问题。木质底座的支脚特意做了向外微张的角度，配合整体重心落在三角框架的投影中心区域，哪怕迈步过程中单侧连杆抬到最高位置，整机也不会出现侧翻风险。四杆机构的杆长比例经过反复调校，输出的足端轨迹是接近直线的平缓路径，没有多余的上下起伏，行进时不会出现整机蹦跳的状况，能平稳贴合平面移动。铰接处的销轴选用了自润滑材质，不需要额外加注润滑油，也能长期保持摆动顺畅，避免木质构件沾附油污后出现受潮变形的问题。框架的镂空结构还能减轻整机自重，降低齿轮传动的负载，让小功率驱动就能带动整个装置行进，不需要搭配大扭矩的动力单元。木质构件的拼接位采用了榫卯加胶接的复合连接方式，比单纯的螺丝固定抗振能力更强，长期往复运动也不会出现连接松动。齿轮组的中心距完全匹配木质底座的安装孔位，没有额外加装调整垫片，靠加工精度保证啮合顺畅，减少了装配时的调整工作量。足端没有加装额外的防滑垫，靠木质底座本身的摩擦力就能在普通木质桌面平稳行进，不会出现打滑空转的状况。整个装置没有多余的装饰性构件，每一处结构都服务于步行功能的实现，三角框架既是支撑结构也是连杆摆动的限位参照，能避免连杆摆动幅度过大导致机构死点。
