可转位错齿面铣刀盘结构设计

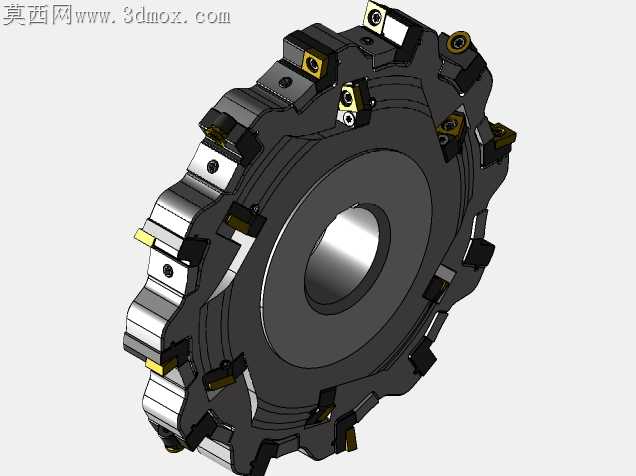

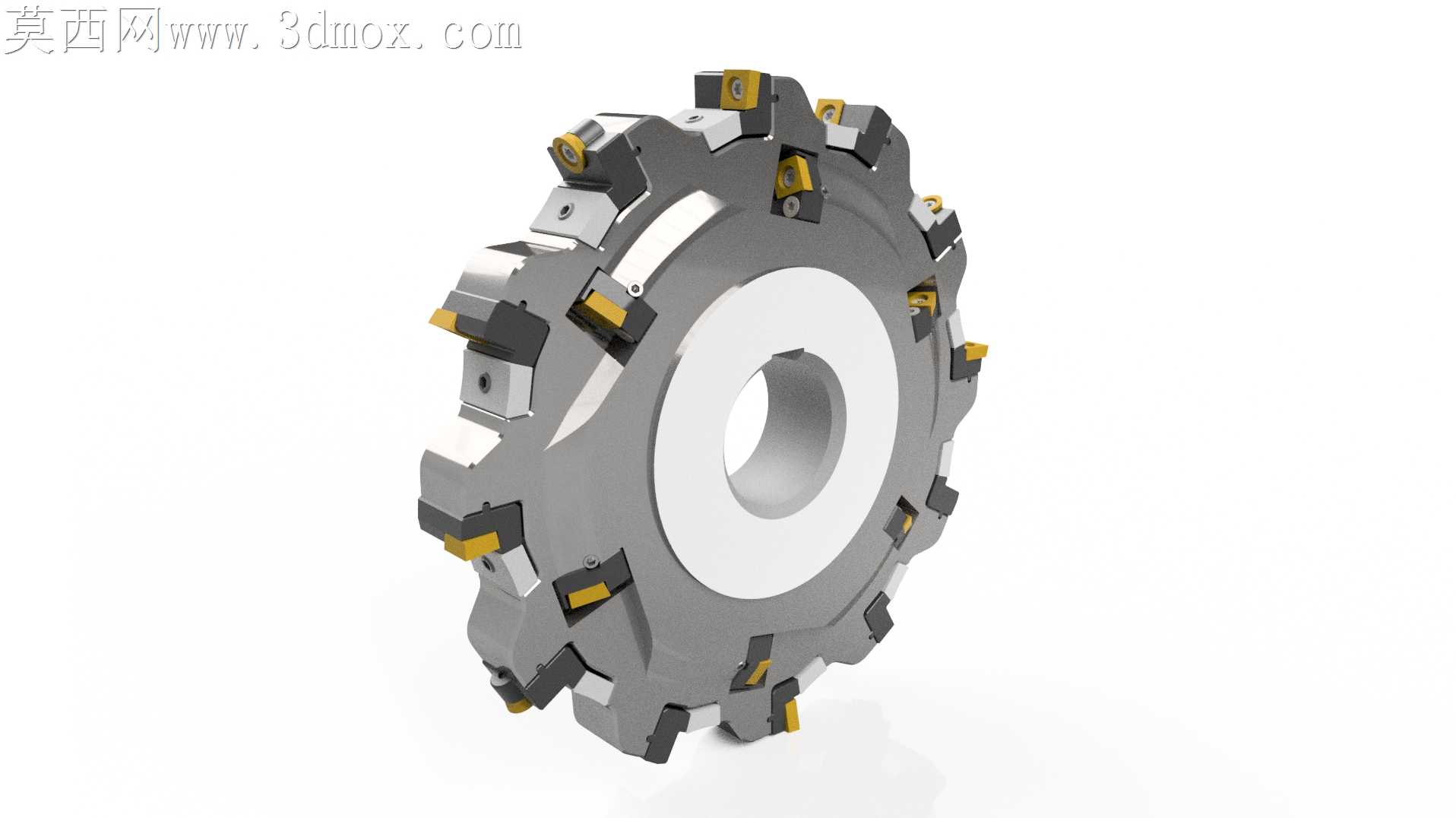

车间常规面铣作业常遇到刀盘排屑卡滞、刀片装夹定位偏移的问题，重切削工况下甚至出现刀片飞出的安全隐患，这款刀盘的结构设计完全围绕这些现场痛点做了针对性优化。刀体上的刀片座采用错落式排布，相邻刀片的轴向切削高度差控制在0.02mm以内，既避免了同层切削带来的共振颤纹，又能让每片刀片分担不同深度的切削负荷，大进给铣削钢件时不会出现单刃过载崩损的情况。刀片压紧采用楔块与螺钉双重锁紧结构，楔块的贴合面做了微锥度处理，锁紧时能自动把刀片推向定位基面，消除装配间隙带来的让刀误差，就算是断续切削铸件硬皮，刀片也不会出现移位。刀盘中心的安装孔做了高精度的止口配合面，和机床主轴连接时的端面跳动能控制在0.01mm以内，减少高速旋转时的动平衡偏差，刀体上均匀分布的排屑槽做了大圆弧过渡，切屑能顺着槽面快速甩出，不会在刀盘内部缠绕刮伤已加工表面。刀齿的伸出长度经过反复校核，既保证足够的切削容屑空间，又不会因为刀齿悬伸过长带来刚性不足的问题，刀片的安装角度做了负前角优化，兼顾切削锋利度和刃口抗冲击能力，加工45号钢、铸铁等常见工件材料时都能保持稳定的切削状态。刀体边缘的配重槽可以根据动平衡测试结果加装微调配重块，转速开到两千转以上也不会出现明显的振动，能有效延长机床主轴的使用寿命。每个刀片座的定位基面都做了淬火硬化处理，长期更换刀片也不会出现基面磨损导致的定位精度下降，日常维护时只需要更换磨损的刀片，不需要重新修磨刀体，大幅降低了刀具的使用成本。
