Arduino迷你专业版开发板结构还原设计

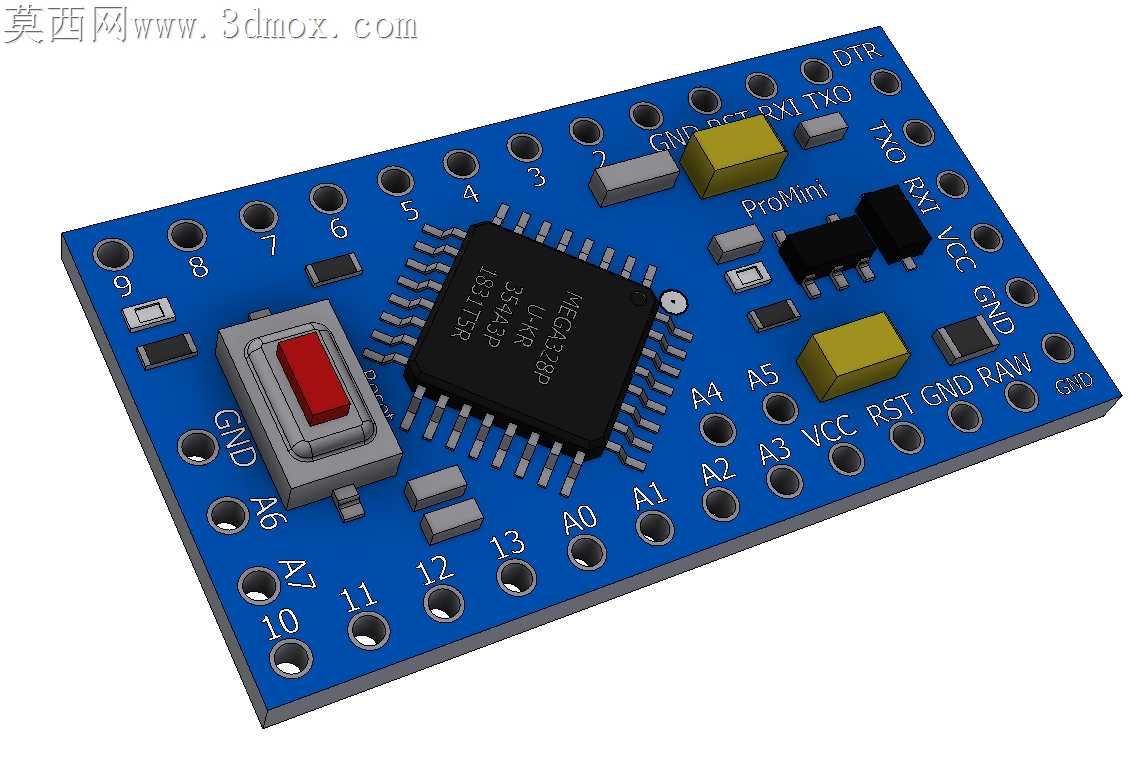

电子开发板类的三维结构还原，最容易被忽略的是板载元件与安装孔位的干涉隐患——很多新手做的开发板模型只做了外观轮廓，实际导入装配体时会发现排针、按键与外接外壳、扩展模块的预留空间完全对不上，甚至板边安装孔的沉头深度没做对，打样后螺丝拧入顶到背面元件直接造成短路。这款Arduino迷你专业版的结构设计，从加工适配的角度把所有容易踩坑的细节都做了落地处理。板上的主芯片没有做简化的方块处理，四周引脚的伸出长度、引脚间距严格按照实际封装尺寸还原，连芯片表面的丝印标识位置都和实物对齐，做热仿真的时候可以直接基于模型划分网格，不用再额外修正元件高度差带来的计算误差。红色复位按键的键帽高度、按动行程预留了0.8mm的间隙，装配外壳时不用再额外给按键位置挖孔避空，按键边缘和板边的距离留足了手指按压的操作空间，不会出现外壳装好后按键卡涩按不动的问题。两侧的IO排针孔做了0.15mm的公差余量，不管是插排针还是焊排母，模型里的孔位都能和实际PCB的钻孔位置完全匹配，不会出现三维里对齐了实物却插不进去的情况。板上两个黄色钽电容的高度做了精准测量，比主芯片高出1.2mm，叠放扩展板的时候可以直接参考这个高度做支撑柱的长度选型，不用反复打样测试支撑高度。板边的四个安装孔做了沉头孔设计，沉头深度刚好容纳M2螺丝的头部，螺丝拧入后不会突出板面，背面也没有多余的凸起，贴装绝缘片的时候完全平整，不会出现螺丝顶破绝缘层的问题。板上的小型阻容元件、复位电路的贴片三极管都没有做省略，每个元件的焊盘位置都做了微凸的还原，做PCB组装的虚拟装配时，可以模拟焊锡厚度带来的整体高度变化，提前预判和上层模块的间隙问题。整个板体的边缘做了0.2mm的圆角处理，和实际PCB的铣边工艺一致，导入机箱装配时不会出现尖锐边缘和机箱卡槽的卡滞问题，板上的丝印字符位置都做了对应凹陷处理，做丝印加工的时候可以直接提取轮廓做菲林文件，不用再重新对位调整。做学生实训项目的时候，用这个模型可以直接完成从结构装配到干涉检查的全流程练习，不用再对着实物反复测量尺寸，能快速理解PCB结构设计里元件布局、公差预留、安装适配的核心逻辑，避免做出只能看不能用的花架子模型。
