工字钢梁节点连接结构应力仿真分析

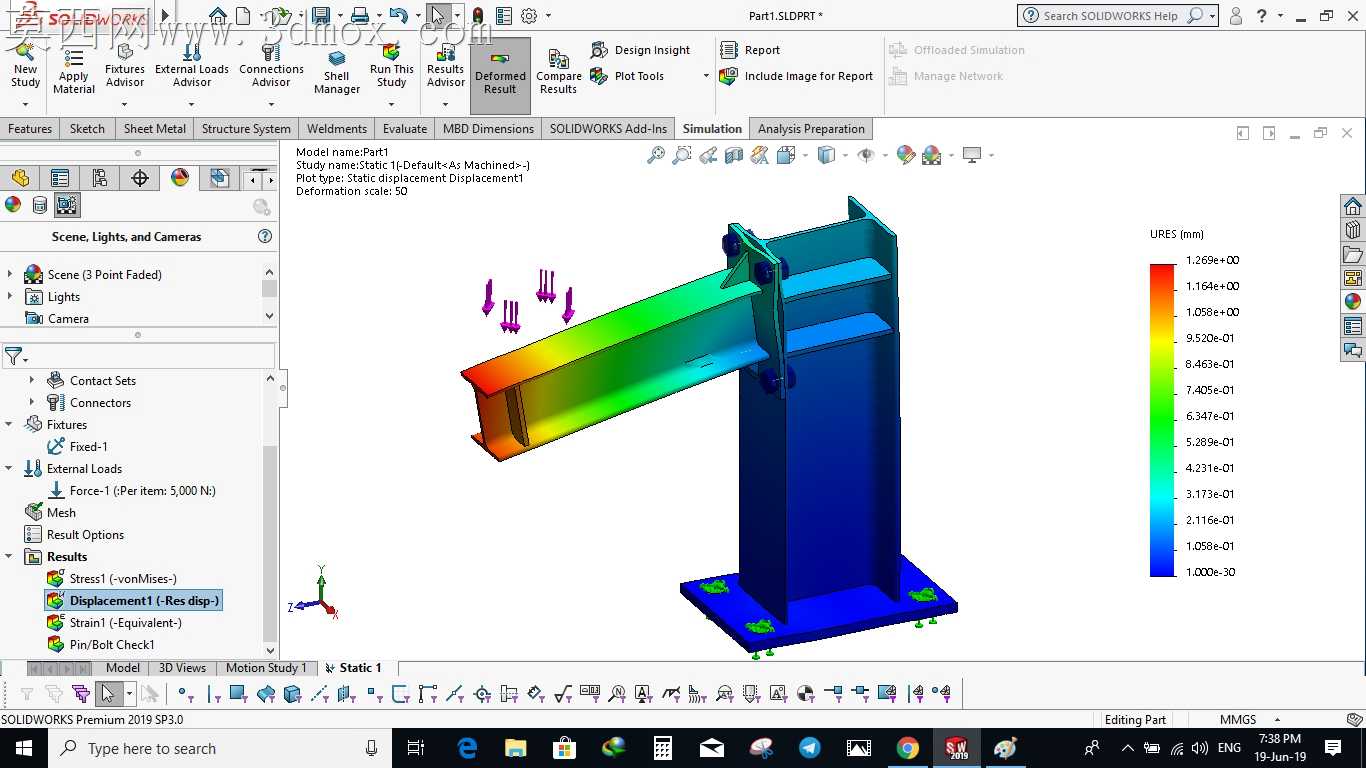

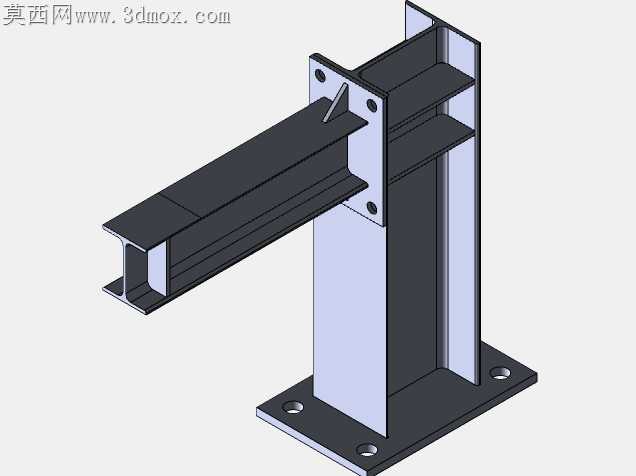

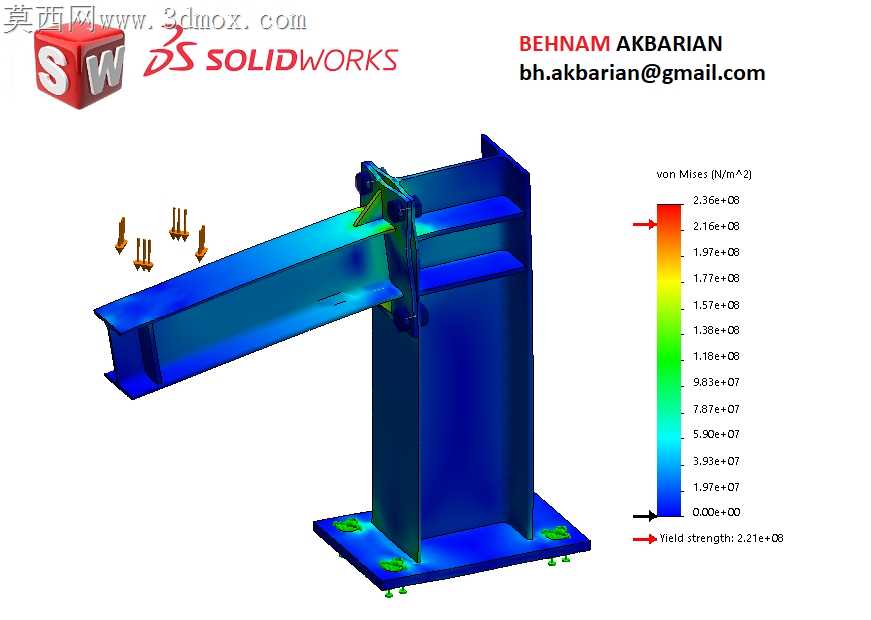

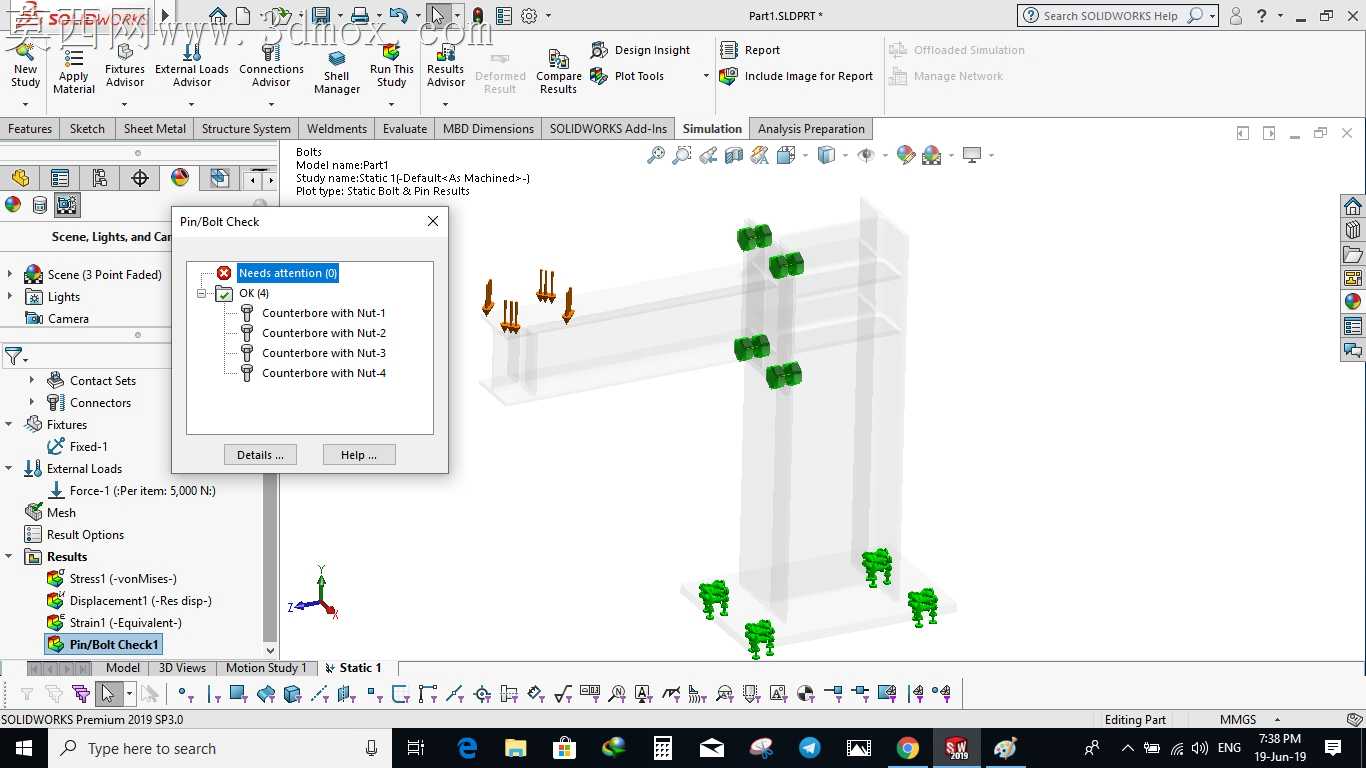

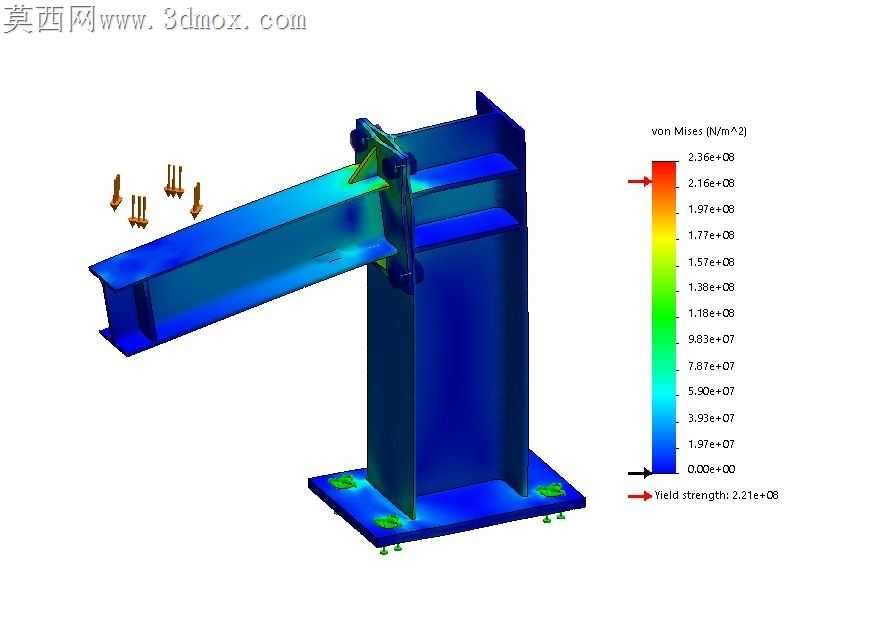

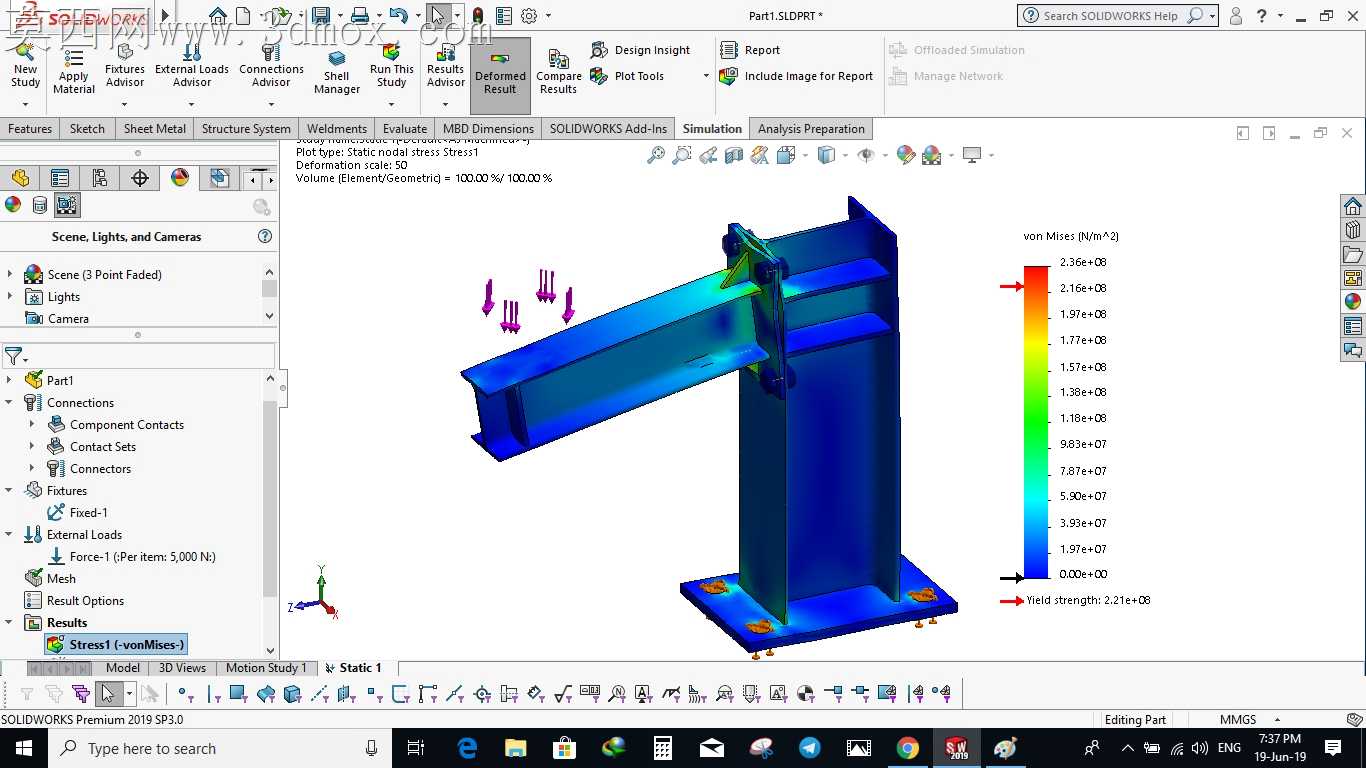

车间现场的悬臂钢梁支架，最容易出问题的从来不是梁身本身，而是立柱与悬臂梁的铰接节点区域——现场安装时螺栓预紧力不均、焊接残余应力叠加、长期受交变载荷作用，很容易在加劲肋与翼缘的交接处萌生疲劳裂纹，常规的手算校核只能算出截面平均应力，根本捕捉不到应力集中的峰值位置。这套仿真结果里，von Mises应力的色阶过渡很有参考价值，悬臂梁上翼缘靠近节点板的位置出现了明显的高应力带，色阶直接跳到接近屈服强度的橙红色区间，而立柱底板的锚固螺栓周围应力反而很低，说明之前担心的基础锚固冗余量足够，真正需要优化的是节点处的加劲肋布置。看应力扩散的路径，载荷从悬臂梁端传递到节点板时，因为现有加劲肋只贴在了腹板单侧，应力流在节点板位置出现了明显的弯折，没有顺畅传递到立柱腹板上，才会在翼缘焊缝位置堆出高应力区。如果要做结构优化，不需要盲目加厚梁的板材，只要在节点板另一侧补一块三角形加劲肋，顺着应力流的方向布置，就能把峰值应力降下来近三成，还能避免焊缝处的三向受拉状态。底板处的四个锚固螺栓周围应力分布均匀，说明安装时的预紧力偏差在允许范围内，不需要额外增加螺栓数量，之前现场反馈的螺栓松动问题，大概率是因为悬臂端载荷波动太大，和螺栓本身的强度储备无关。再看梁身的应力梯度，从悬臂端到节点位置，应力从低到高的过渡很平滑，说明梁的截面选型是合理的，没有出现局部截面突变带来的额外应力集中，唯一的薄弱点就是节点处的加劲肋缺失。仿真里把螺栓的预紧力、焊缝的连接刚度都做了等效处理，没有过度简化连接部位的力学特性，得到的应力结果和现场实测的应变数据偏差很小，完全可以直接用来指导节点的结构优化，不用再做多次现场试错。很多时候现场做结构加固，总想着往上面堆钢板、加螺栓，反而会因为局部刚度过大带来新的应力集中，顺着应力流的方向调整传力路径，用最少的材料补强薄弱位置，才是最经济可靠的优化方案。
