125mm规格方转圆管道过渡连接构件

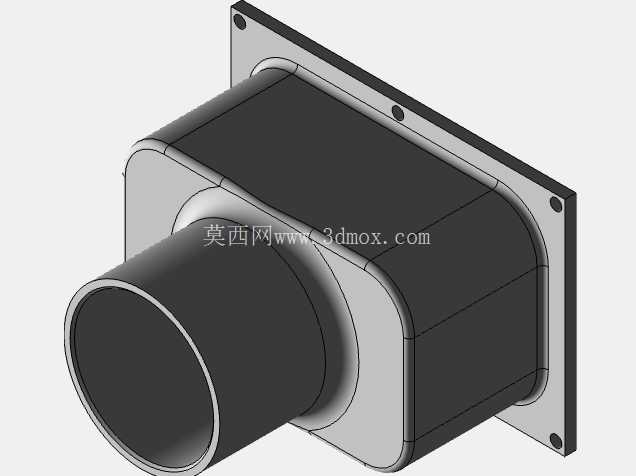

　　从实际安装边界来看，构件方形端采用带安装孔的法兰边结构，法兰边的四个安装孔位做了沉台处理，安装时螺栓头可完全沉入沉台内，不会突出法兰平面影响密封贴合度，方形端的内截面尺寸匹配常规125mm边长的方形风管，圆形端的外径与同规格圆形风管的内径做了公差配合设计，插入式安装后可直接通过抱箍或者打胶完成密封，不需要额外做变径转接。设计过程中没有采用生硬的直角折边过渡，而是在方管与圆管的衔接段做了渐变式的弧面导流结构，整个过渡段的内壁曲率经过反复调整，可让气流在通过变径段时尽可能减少涡流产生，降低管路系统的压损，这一点在除尘系统的管路设计中尤为重要——局部涡流不仅会增加风机的负载，还容易在变径位置堆积粉尘，长期运行后会造成管路通径缩小，影响通风除尘的实际效果。在工业通风除尘、物料气力输送、商用新风系统的管路布设场景里，方管与圆管的对接一直是管路设计中无法回避的节点问题——方形管路常被用于设备出风口的集成排布，可最大化利用设备侧壁的安装空间，而圆形管路在长距离输送时风阻更低、密封施工更便捷，两种截面管路的衔接如果处理不当，很容易出现局部风阻陡增、接口漏风、安装错位等实际问题，这款125mm规格的方转圆过渡构件，就是针对这类管路对接需求完成的结构设计。

　　构件的壁厚设计兼顾了结构强度与材料成本，法兰边的厚度比筒体段略厚，可避免安装螺栓锁紧时法兰边出现变形，筒体段的壁厚均匀，不管是采用钣金折弯焊接成型，还是采用铸造工艺一体成型，都能保证成型后的尺寸精度，不会出现壁厚不均导致的应力集中问题。在实际设备配套场景中，这类过渡构件常被用在工业除尘设备的出风口、新风机组的风管对接、车间焊烟收集管路的变径位置，安装时方形法兰端直接固定在设备的方形出风口上，圆形端对接后续的圆形通风管道，不需要现场对风管进行切割、敲边等二次加工，可大幅缩短管路安装的施工周期。

　　很多现场施工人员在处理方转圆对接时，习惯用铁皮现场敲打制作临时过渡接头，这种手工制作的接头不仅内壁不光滑、风阻大，而且接缝处很难做到完全密封，使用一段时间后就会出现漏风、积尘的问题，而这款标准化设计的过渡构件，所有衔接位置都做了圆弧过渡，内壁光滑无死角，不管是输送普通空气，还是携带粉尘、碎屑的气固两相流，都能顺畅通过，不会出现物料堆积的问题。从安装适配性来看，法兰边上的安装孔位采用通用的孔距设计，可匹配市面上大多数同规格设备出风口的安装孔位，不需要现场重新打孔，圆形端的长度也预留了足够的安装操作空间，施工人员在现场安装抱箍时，有足够的操作空间完成锁紧作业，不会因为管端太短导致抱箍无法固定。

　　结构设计上还在方段与圆段的衔接位置做了加强筋处理？不，实际是通过过渡段的曲面结构自然形成结构加强，不需要额外增加加强筋，既减少了材料用量，又避免了加强筋位置出现积尘的死角，整个构件的外表面没有多余的凸起结构，安装后整体整洁美观，也方便后期对管路外部进行清洁维护。在不同的应用场景下，这款构件可适配不同的材质成型工艺，如果是用于普通通风系统，可采用镀锌钢板钣金成型，成本低且防锈性能好；如果是用于有腐蚀性气体的输送场景，可采用不锈钢板材焊接成型，或者采用工程塑料注塑成型；如果是用于高压气力输送系统，还可采用铸铝工艺一体成型，满足更高的压力耐受要求。设计时还充分考虑了不同管路连接方式的兼容性，圆形端既可以设计成插入式对接薄壁圆形风管，也可以根据需求改成带法兰的结构对接带法兰的圆形管路，方形端除了当前的法兰螺栓连接，也可以适配抱箍式快装结构，满足不同安装场景的快装需求。很多工程设计人员在做管路布局时，往往会忽略变径接头的结构设计，随便找个近似尺寸的接头凑合用，最终导致整个管路系统的运行效率达不到设计要求，而这类经过结构优化的方转圆过渡构件，从气流特性、安装便利性、结构强度多个维度做了平衡设计，可很好地解决方管与圆管对接的实际工程问题。
