铸造工艺用双侧定位式成型安装板结构

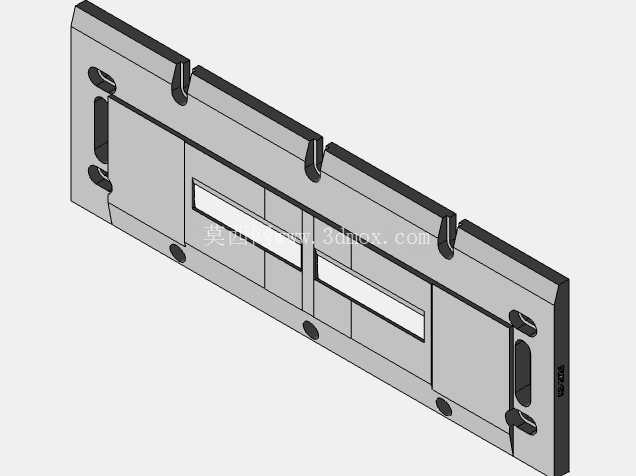

　　基体两侧对称设置的U型开口卡口，是专门适配模架上的定位导柱做快速装夹定位的结构，相比传统的螺栓孔对位安装，这种卡口式设计能大幅减少模具更换时的对位调整时间，尤其适配多批次小批量的铸造生产换模需求，现场装夹时只需将卡口卡入对应导柱后锁紧侧压块即可完成定位，重复定位精度可以控制在0.02mm以内，能有效避免合模错位导致的铸件飞边问题。基体表面分布的沉头安装孔，是用于固定内部成型镶块的连接结构，孔位排布完全对应内部型腔镶块的安装点位，沉头深度设计时预留了螺栓头的完全容纳空间，保证安装后板面与模架贴合面完全平齐，不会出现局部凸起导致的合模间隙不均问题。在金属压力铸造、重力铸造的批量生产场景中，这类双侧带定位卡口的安装板是模具模架与成型型腔衔接的核心承载构件，主要承担成型镶块的定位固定、合模过程中的导向限位、以及生产过程中承受金属液充型压力的结构支撑作用。从结构设计逻辑来看，该构件整体采用长条形平板式基体设计，基体厚度根据对应铸造设备的模架开模行程、以及成型件的投影面积做了匹配性选型，保证在160T-280T吨位的压铸机台安装时，不会因为锁模力传递产生结构性挠变。

　　基体上开设的两处矩形通槽，是对应铸件成型过程中的排气通道与顶杆避让空间，通槽的边缘做了R0.5的倒角处理，避免生产过程中应力集中导致的槽口开裂，同时通槽的宽度尺寸严格匹配顶杆板的行程范围，保证顶出过程中顶杆不会与安装板产生运动干涉。基体两端设置的腰型安装孔，是用于将整个安装板固定在模架动模侧的连接结构，腰型孔的长度方向预留了0.8mm的调整余量，方便首次装模时微调安装板的水平位置，抵消模架本身的加工误差带来的位置偏差。

　　从安装边界来看，该构件的整体长度适配标准模架的动模框内宽，安装时不需要对模框做额外的铣削加工，直接放入框内即可完成初步定位，基体的侧边与模框内壁的配合间隙控制在0.03-0.05mm之间，既保证安装时的顺畅推入，又能避免生产过程中受充型压力影响产生横向窜动。在实际生产应用中，这类安装板通常采用45号钢调质处理后做表面氮化，表面硬度可以达到HRC42-48，能承受连续上万模次的金属液冲刷与合模冲击，不会出现表面压陷或者磨损变形的问题。

　　设计过程中还特意在基体的非安装面做了减重槽设计，在不降低整体结构强度的前提下减少了构件整体重量，方便车间工人进行拆装搬运，同时减重槽的设置也能减少模具加热过程中的热量囤积，让模温分布更加均匀，减少铸件因为局部模温差异产生的缩孔、冷隔缺陷。构件上的定位卡口位置还做了局部淬火处理，因为卡口是与导柱频繁接触的受力位置，局部提高硬度后能避免长期装拆磨损导致的定位精度下降，延长整个安装板的使用寿命。在结构细节上，所有的孔位边缘、槽口边缘都做了去毛刺处理，避免安装时割伤操作人员，同时也能防止毛刺脱落掉入型腔内部导致铸件产生夹渣缺陷。
