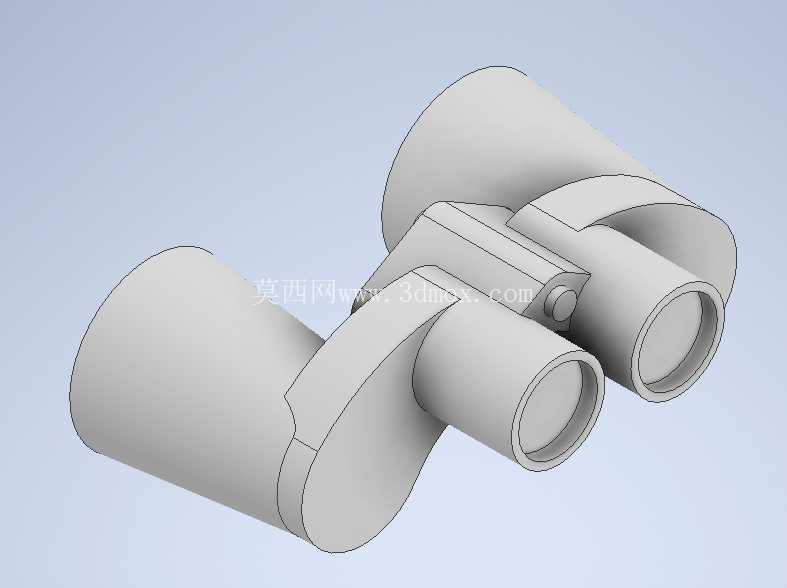

双筒视场玻璃连接结构三维设计

　　该结构件为光学观测设备的视场玻璃配套连接承载部件，主要应用于各类手持观测镜、工业检测目视镜、教学演示光学仪器的前端光路承载场景，核心作用是为视场玻璃提供稳定的安装定位基准，同时衔接两侧镜筒与中部调焦衔接结构，保证光路同轴度满足观测精度要求。从实际使用场景来看，这类部件多处于光学设备的前端外露位置，既要承担视场玻璃的压合固定作用，避免玻璃在设备跌落、受外力冲击时出现移位、碎裂问题，也要兼顾握持时的人体工学弧度，减少长时间手持观测的硌手感。设计过程中首先要考虑的是视场玻璃的安装公差配合，镜筒端部的环形定位槽深度需要匹配视场玻璃的厚度，槽底预留0.1mm的密封胶填充间隙，既可以缓冲外力震动，也能阻挡外界粉尘、水汽进入镜筒内部污染光学镜片。

　　中部的连接桥结构采用一体化圆弧过渡设计，没有尖锐棱角，一方面是提升握持舒适度，另一方面可以减少应力集中，避免部件受挤压时在转角位置出现断裂。两侧镜筒的同轴度公差控制在0.05mm以内，保证两个视场玻璃的光轴平行度符合双目观测的视差要求，避免使用者长时间观测出现视觉疲劳。从安装边界来看，部件整体外轮廓适配常规手持双筒观测设备的握持尺寸，镜筒外径与配套的镜身外壳内径采用间隙配合，配合公差控制在H7/h6区间，安装时可以直接推入镜身外壳，通过侧面的紧定螺钉完成周向固定，不需要额外设计复杂的卡扣结构，降低装配难度。

　　中部的铰接位预留了标准的销轴安装孔，孔位与两侧镜筒的中心距严格匹配调焦行程的设计要求，保证调焦过程中两侧镜筒转动顺畅，不会出现卡滞、视场偏移问题。结构的壁厚设计遵循均匀化原则，主体壁厚保持在2.5mm，在铰接位、玻璃安装槽位置局部加厚至3.5mm，既可以保证整体结构强度，也能控制部件重量，避免设备前端过重出现头重脚轻的握持问题。表面过渡位置全部采用R2以上的圆角处理，没有加工死角，不管是采用注塑成型还是金属压铸工艺，都能顺利脱模，减少后续打磨、抛光的加工工作量。视场玻璃的压合面设计了一圈0.2mm高的凸筋，装配时凸筋受压产生微变形，可以均匀压紧玻璃边缘，不会出现局部应力集中导致玻璃崩边的问题。

　　在实际选型适配时，该结构可以根据不同的视场玻璃直径调整镜筒端部的环形槽尺寸，中部连接桥的弧度也可以根据设备整体的外观设计做微调，铰接孔的直径可以匹配不同规格的调焦销轴，适配不同倍率的观测设备使用需求。这类结构在设计时还要考虑材料的收缩率，如果采用工程塑料注塑生产，需要根据所选材料的收缩率预留成型余量，保证最终成品的尺寸精度满足装配要求；如果采用铝合金压铸生产，则要在铰接孔位置预留加工余量，后续通过机加工保证孔的尺寸精度与同轴度。从使用可靠性角度出发，结构上没有设计薄壁易损位置，日常使用中即使受到轻微磕碰，也不会出现变形影响光路精度，外露的圆弧面可以分散冲击力，减少碰撞对内部光学元件的传导震动。
