内燃机连杆结构三维设计参考

　　在往复式内燃机的动力传递路径中，连杆是连接活塞组与曲轴的核心受力构件，其结构合理性直接决定动力转换效率与整机运行可靠性。日常做小排量单缸内燃机结构设计时，常需要参考成熟的连杆结构来做方案迭代，这个模型的结构细节刚好覆盖了多数通用汽油机连杆的典型设计特征，可作为结构设计阶段的参考基准。从实际工况来看，连杆工作过程中需要承受活塞往复运动产生的交变气体压力、往复惯性力，同时还要将活塞的直线往复运动转化为曲轴的旋转运动输出扭矩，因此杆身、大小头的过渡结构设计直接影响应力分布状态。

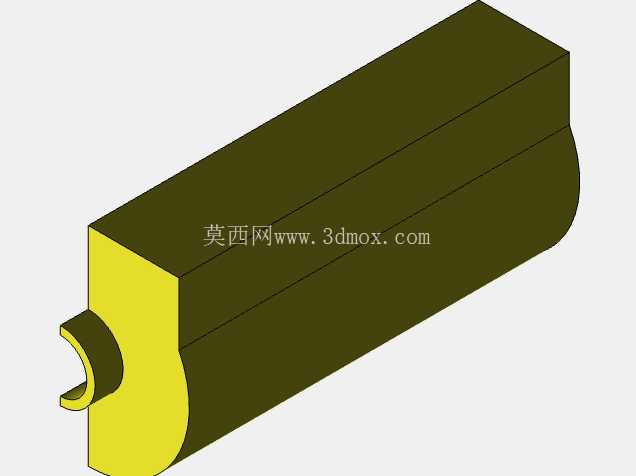

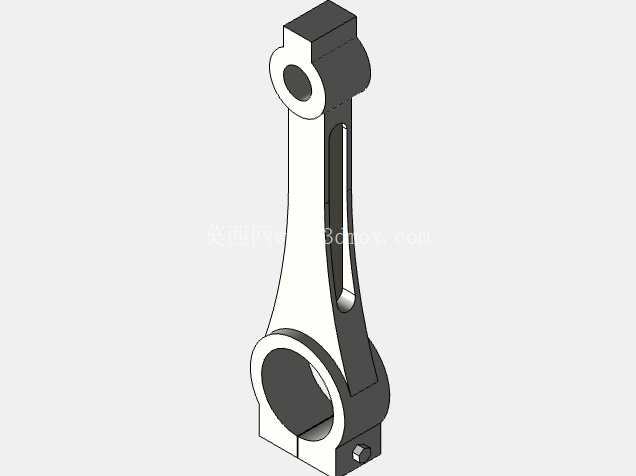

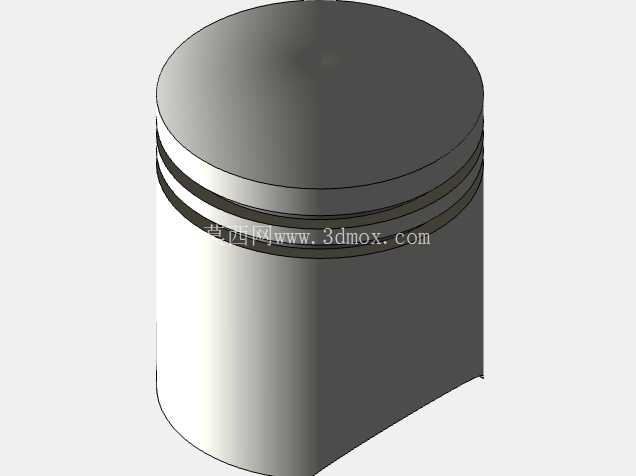

　　这个模型的杆身采用了工字形截面设计，这种截面形式在同等截面积下能获得更高的抗弯截面模量，在保证结构强度的前提下尽可能降低构件自身重量，减少往复运动产生的惯性载荷，适配中小排量通用内燃机的转速区间需求。大头端采用了平切口剖分结构，剖分面与杆身轴线垂直，这种结构加工工艺性更好，安装时可以直接从曲轴箱检修口完成装配，不需要额外的倾斜避让空间，适合批量生产的通用动力设备使用。小头端设计有整体式衬套安装位，工作时衬套与活塞销配合，可在长期磨损后单独更换衬套来恢复配合精度，降低整机维护成本。

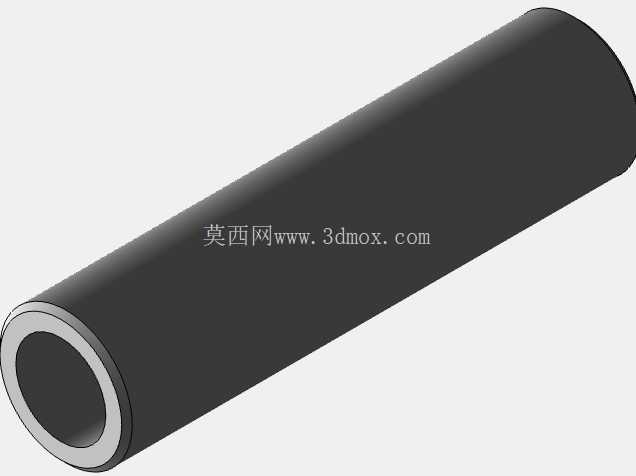

　　大小头与杆身的过渡位置都做了大圆弧过渡处理，避免应力集中导致的疲劳断裂，这也是连杆结构设计中必须注意的细节，很多新手建模时容易忽略过渡圆角，导致后续有限元分析时出现应力集中系数超标的问题。从安装边界来看，小头端的内孔直径需要与所选活塞销的外径匹配，通常采用间隙配合保证活塞销可在孔内小幅转动，均匀磨损衬套表面；大头端的内孔直径需要与曲轴连杆轴颈的尺寸匹配，装配时配合轴瓦使用，剖分面的定位需要保证装配后内孔的圆度公差符合要求，避免轴瓦偏磨。杆身的长度设计需要结合活塞行程、曲轴回转半径来确定，要保证活塞运行到上止点和下止点时，连杆的摆角在合理范围内，减少活塞对气缸壁的侧压力，降低气缸套的磨损速率。这个模型的杆身侧面还设计有减重凹槽，在不削弱杆身抗弯强度的前提下进一步降低构件重量，对于高转速的内燃机来说，每降低一点往复运动件的重量，都能有效降低曲轴的平衡配重需求，提升整机的响应速度。在实际建模参考过程中，可以根据具体的设计排量、目标转速区间调整大小头的孔径、杆身的截面尺寸、过渡圆角的半径，比如针对高转速竞赛类发动机，可以适当缩小杆身截面尺寸，采用更高强度的材料来进一步降低重量；针对重载低速的通用动力设备，可以适当加大杆身截面，提升结构的抗冲击能力。

　　需要注意的是，连杆的大小头孔中心距是核心安装尺寸，这个尺寸的公差会直接影响发动机的压缩比，建模时需要严格控制尺寸公差，同时要保证大小头孔的平行度公差，避免装配后出现活塞偏缸、拉缸等故障。另外大头端的螺栓安装位设计也需要重点关注，螺栓的预紧力需要按照材料的屈服强度计算确定，模型上的螺栓凸台结构刚好可以给螺栓提供足够的支撑面，避免装配时螺栓头部压溃杆身材料。在做铸造工艺设计时，这个结构的拔模角度、壁厚均匀性都符合铸造生产的要求，杆身的工字形截面壁厚均匀，不会出现铸造缩孔、缩松的缺陷，大小头的壁厚过渡平缓，适合采用模锻或者压铸工艺批量生产。对于刚接触内燃机结构设计的工程师来说，参考这个模型可以快速理解连杆的核心结构要素，避免在基础结构设计上出现原则性错误，缩短方案设计的周期。
