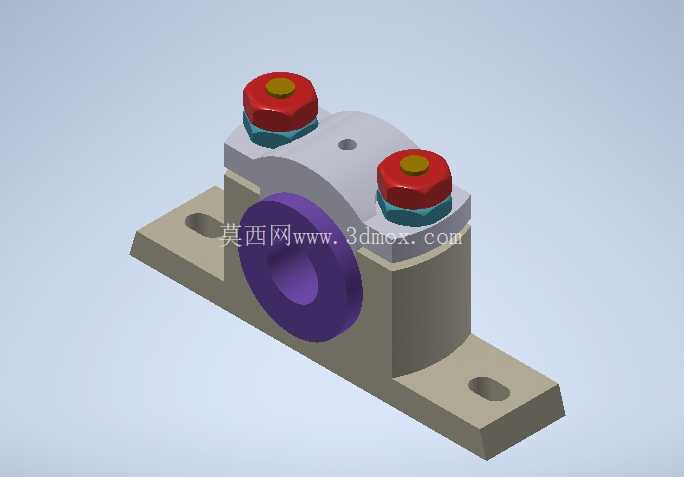

分体式基座轴承支撑组件结构设计

　　在工业输送线、离心泵组、轻工生产设备的轴系布局中，支撑部件的同轴度保持能力、拆装便捷性直接决定了整线运维效率与传动寿命，这款分体式基座轴承支撑组件，正是针对中等载荷、常规转速的水平轴系安装场景做的适配设计。从实际落地的安装边界来看，组件底部为一体化铣削成型的安装底板，两端开设长圆形安装沉孔，孔位预留了±3mm的轴向调整余量，既可以抵消安装基面的孔位加工误差，也能在轴系对中微调时不用完全松脱紧固件即可完成位置校准，底板与安装基面接触的底面做了0.2mm深度的刮研工艺预留面，安装时无需额外加工调整垫片即可保证支撑面的平面度要求，避免因基座倾斜导致轴承内圈偏载、提前出现滚道点蚀的问题。

　　上半部分的轴承压盖采用对开式结构，和下半基座通过两颗高强度六角螺栓锁紧，螺栓顶部配置了防松锁紧螺母与弹性垫片，在设备长期运行产生振动的工况下，能避免锁紧力矩衰减导致的压盖松动，压盖与基座的配合面做了定位止口设计，合盖时止口可以自动对齐轴承安装位的同轴度，不需要反复调整即可保证轴承外圈的夹持圆度，不会出现局部过盈夹持导致的轴承转动卡滞问题。从功能特性上看，组件中间的轴承安装腔可适配标准深沟球轴承或者带座外球面轴承，安装腔的内径公差取H7级，既能保证轴承外圈的顺利压装，又能提供足够的径向定位精度，轴承腔两端预留了密封件安装槽，可以根据使用场景选配毡圈密封或者骨架油封，阻挡粉尘、切削液、输送物料碎屑进入轴承滚道，延长润滑脂的更换周期。

　　在设计思路上，这款组件没有采用一体式轴承座的封闭结构，核心考量就是运维场景下的拆装效率：当轴上零件已经完成装配、不需要抽轴即可更换轴承时，只需要松开顶部两颗锁紧螺栓、取下上压盖，就能直接取出失效轴承完成更换，相比一体式轴承座需要拆卸整个轴系的操作，能减少70%以上的运维停机时间，尤其适合连续生产的输送线、流程泵这类不能长时间停机的设备场景。从载荷适配性来看，基座的立板厚度做了针对性加强，在径向载荷10kN、轴向载荷1kN的工况下，立板的最大变形量控制在0.02mm以内，完全能满足常规工业设备的轴系支撑刚度要求，不会因为支撑变形导致轴系挠曲、出现密封件偏磨或者传动件啮合异常的问题。

　　安装尺寸的适配性上，组件的总高度控制在常规轴系安装的中心高范围内，底板的安装孔距匹配行业通用的安装孔位标准，替换原有老旧轴承座时不需要重新加工设备基面的安装孔，直接对位锁紧即可完成更换。在实际选型应用中，这款组件可以覆盖食品输送线的从动辊支撑、离心泵的叶轮轴支撑、小型工业风机的转轴支撑、包装设备的传动辊支撑等多个场景，针对不同的腐蚀环境，还可以在基座表面做镀锌或者喷塑处理，提升潮湿、弱腐蚀工况下的使用寿命。结构建模过程中，所有配合面的公差都做了装配仿真验证，模拟螺栓锁紧后的压盖变形量，确保轴承外圈的夹持力均匀分布，不会出现局部应力集中导致的轴承外圈蠕变问题，安装孔的沉头深度也做了干涉检查，保证锁紧螺栓安装后螺栓头不会高出底板底面，避免安装时出现基面虚接的问题。
