适配608轴承的滑冰轮分体式带座轴承座

在休闲运动器材、小型输送线从动轮、桌面级实验传动机构这类对安装空间有严格限制的场景里，带座轴承座的设计合理性直接决定了转动部件的运行稳定性与装配维护效率，这款适配标准608轴承的分体式带座轴承座，就是针对小尺寸转动副安装需求开发的结构件。

从实际使用场景来看，这类小规格带座轴承座最常见的应用是儿童滑冰鞋的轮组支撑、小型传送带的从动辊安装、DIY桌面传动装置的转轴固定，这类场景的共性是安装空间局促，同时要求轴承固定牢靠，不会在径向载荷下出现偏移，还要兼顾拆装维护的便捷性，不需要复杂工具就能完成轴承更换或者轮组调试。

设计之初最先敲定的是轴承配合的约束边界，因为要适配市面上通用的标准608深沟球轴承，轴承室的加工公差必须严格匹配轴承外径22毫米的尺寸，既要保证轴承压入后不会出现径向窜动，又不能因为过盈量过大导致轴承外圈变形，影响内部滚珠的转动顺畅度，轴承的宽度方向预留7毫米的容纳空间，刚好完全容纳608轴承的宽度，不会出现轴承凸出或者凹陷在轴承座内的情况，保证轴安装后端面的平齐度。

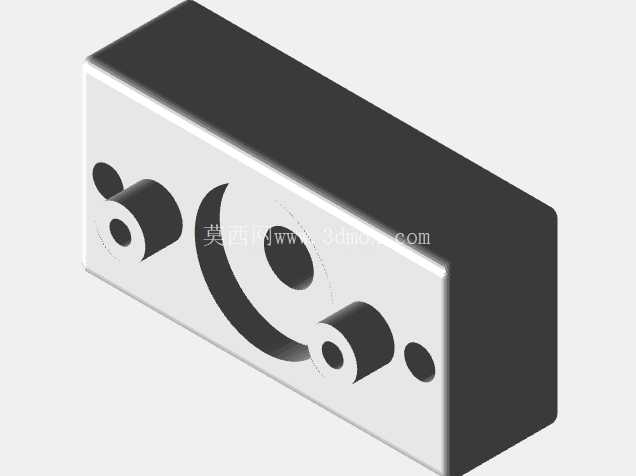

结构上采用分体式设计，整个轴承座分为底座和上盖两个独立部件，这种设计的优势非常明显，装配的时候不需要把轴承从轴端强行压入轴承室，只需要把轴承放置在底座的轴承槽内，扣合上盖之后用紧固件锁紧即可，大幅降低了小尺寸部件的装配难度，尤其是在后期维护更换轴承的时候，不需要拆卸整根轴上的其他传动部件，只需要松开上盖的紧固件就能取出轴承，维护效率提升非常明显。两个部件的锁紧选用标准M4螺钉，一共设置两个螺钉安装位，分别布置在轴承室的斜向两侧，这种布置方式既不会和轴承安装空间产生干涉，又能保证上盖和底座结合面的压紧力均匀，不会出现单侧压紧导致的轴承室同轴度偏差。

安装固定的设计上，底座设置了两个直径5毫米的贯通安装孔，两个孔的位置对称分布在轴承室的两侧，孔中心距经过反复校核，既保证安装后整个轴承座的受力均匀，又不会和轴的转动空间、螺钉锁紧空间产生干涉，安装的时候只需要在安装基体上加工对应位置的M4螺纹孔或者穿过螺栓，就能把整个轴承座牢牢固定在安装面上，不需要额外的定位夹具，普通的内六角扳手就能完成安装操作。

整体尺寸的边界控制是这款设计的重点，因为针对的是小空间安装场景，组装完成之后整个轴承座的外形长度控制在60毫米以内，宽度控制在30毫米以内，这个尺寸刚好可以嵌入大多数滑冰鞋轮架、小型输送线侧梁的预留安装空间，不会出现尺寸过大无法安装的情况。轴间隙的设计上，特意预留了8毫米的轴穿过空间，刚好匹配608轴承8毫米的标准内径，保证直径8毫米的轴可以完全穿过轴承内圈，不会出现轴端卡滞的情况，同时轴和轴承内圈的配合选用过渡配合，既可以传递扭矩，又不会出现轴和内圈之间的相对滑动。

从结构强度的角度考虑，轴承座的壁厚经过合理分配，轴承室周围的壁厚适当加厚，用来承受轮组转动带来的径向载荷，避免长期使用后出现轴承室变形的问题，而底座边缘的位置在不影响强度的前提下做了适当的减薄，控制整体的重量，尤其是用在滑冰鞋这类对重量敏感的器材上，过重的轴承座会增加使用者的运动负担。结合面的位置做了贴合度设计，底座和上盖的结合面经过平面度处理，锁紧之后不会出现缝隙，避免灰尘、水汽进入轴承室内部，延长轴承的使用寿命。

实际装配验证的时候，这种分体式结构的优势体现得非常明显，传统的整体式轴承座安装608这类小轴承的时候，很容易因为压入角度不对导致轴承外圈卡住，甚至硌伤轴承的防尘盖，而分体式结构只需要把轴承平稳放在底座的半圆槽内，扣上上盖均匀锁紧两个螺钉，就能保证轴承的同轴度，不需要专用的压装工具，非常适合小批量组装或者个人DIY场景使用。安装孔的位置设计也充分考虑了安装误差补偿，5毫米的安装孔直径比M4螺钉的外径大1毫米，安装的时候可以在小范围内调整轴承座的位置，保证轴和其他传动部件的同轴度，降低安装基体的加工精度要求。

在滑冰轮的实际应用场景里，这款轴承座可以承受滑行过程中带来的径向冲击载荷，两个安装孔的固定方式可以保证轮组在变向、急停的时候不会出现松动，分体式的结构也方便用户在轴承进灰或者磨损之后快速更换，不需要把整个轮架拆下来。在小型输送线的应用中，这种小尺寸轴承座可以安装在空间狭窄的型材框架上，用来支撑从动辊，保证输送带的平稳运行，8毫米的轴径也刚好匹配大多数小型输送辊的轴尺寸，不需要额外做轴径转换。
