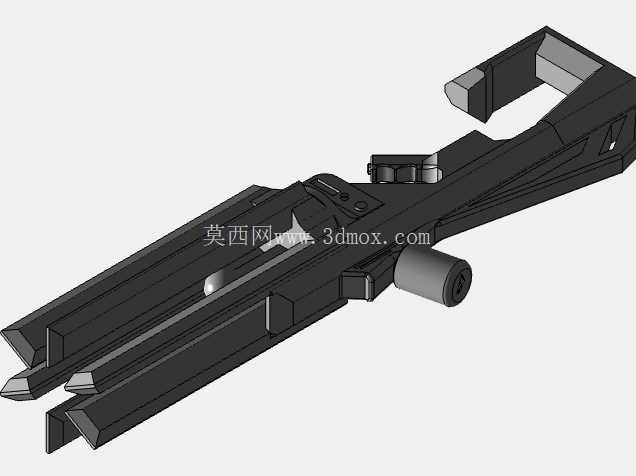

电磁发射轨道炮结构三维设计方案

　　本次设计的电磁轨道发射装置，核心应用场景覆盖高能物理试验平台、特种装备研发验证领域，区别于传统化学能发射结构，其依靠电磁力推动载荷沿固定轨道加速，可实现初速可控、发射过载平稳的作业需求，在高速碰撞试验、特种载荷投送验证场景中具备不可替代的作用。从功能特性来看，该装置采用双平行轨道作为核心加速载体，轨道尾部设置电枢容纳腔，可适配不同规格的电枢组件，发射过程中脉冲电流经一侧轨道导入电枢，再经另一侧轨道回流形成闭合回路，电枢在强磁场作用下受洛伦兹力推动沿轨道轴向滑动，最终将前端搭载的载荷以设定初速射出。

　　装置尾部集成了枢轨对接定位结构，可保证电枢装入后与两侧轨道接触面的贴合度，避免接触不良引发的烧蚀问题；轨道外侧设置多层加强筋结构，可抵消发射过程中轨道受电磁斥力产生的外张形变，保证轨道间距始终处于设计公差范围内，避免电枢卡滞或漏气问题。设计过程中优先考虑了枢轨配合的公差匹配，轨道工作面的平面度、平行度公差均按高精度级设定，同时在轨道外侧预留了冷却介质流道的安装空间，可适配连续发射场景下的散热需求，避免轨道过热引发的结构形变与材料性能下降。

　　装置整体采用模块化分段设计，轨道段、尾端对接段、前端导向段均可单独拆分更换，便于试验过程中快速更换磨损部件，降低维护成本；尾端的对接接口采用标准化卡槽设计，可适配不同规格的脉冲电源接驳组件，无需额外加工转接结构即可完成不同功率等级的试验对接。从安装边界来看，装置底部设置了统一的安装基准面，基准面上预留了多组标准安装孔位，可直接固定在试验台架的T型槽上，安装时需保证轨道轴线与靶标方向的同轴度误差控制在允许范围内，避免发射过程中载荷偏航；装置整体的宽度方向尺寸充分考虑了台架安装的操作空间，两侧预留的扳手操作间隙可满足日常维护时的螺栓拆装需求，无需额外拆卸周边辅助设备即可完成轨道组件的更换。

　　外形设计上摒弃了多余的装饰结构，所有外露面均以功能优先为原则，棱角处做了工艺倒角处理，避免装配过程中划伤操作人员，同时减少应力集中点提升结构疲劳强度；前端的导向段采用渐扩式开口设计，可在电枢出膛瞬间引导电弧快速扩散，降低出口处的电弧烧蚀程度，延长轨道使用寿命。在结构强度校核阶段，针对发射瞬间的峰值冲击力、电磁斥力、热应力做了多工况耦合仿真，对轨道根部、尾端对接位置的薄弱结构做了局部加厚处理，保证在最大设计发射过载下结构形变量处于允许区间，不会出现结构开裂、轨道错位等失效问题。该结构的设计充分考虑了试验场景下的迭代需求，所有配合面均预留了修配余量，可根据实际试验数据对轨道间距、电枢接触面弧度做微调，无需重新加工整体结构即可完成参数优化，大幅缩短试验验证周期。
