5毫米规格六角L型手动扳手结构设计

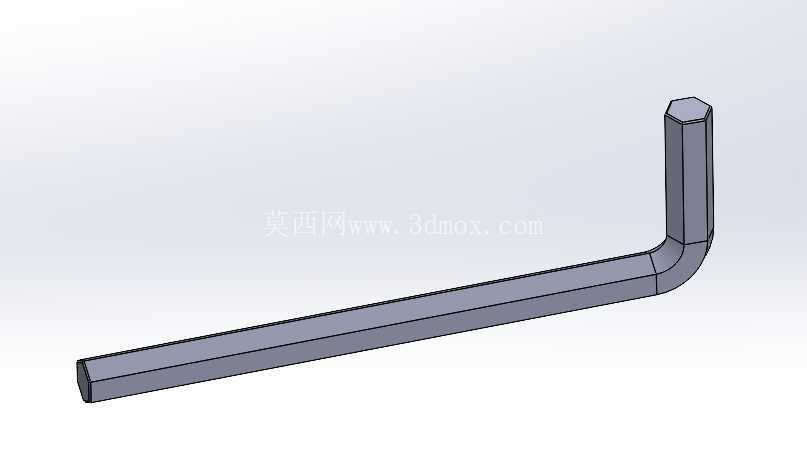

在设备装配、机加工工位调试、小型机电产品售后维护的场景里，内六角紧固件的拆装是出现频率极高的操作，而对应规格的L型六角扳手，是一线操作、结构设计人员手边最常备的基础工具之一。这款5mm规格的L型六角扳手，针对对应尺寸的内六角圆柱头螺钉、内六角紧定螺钉的拆装需求设计，整体采用弯折成型的等截面六角杆结构，没有多余的附加结构，完全服务于扭矩传递与操作便利性的核心需求。

从实际使用的场景出发，这类扳手的两个力臂段承担着不同的功能：长力臂段适合需要大扭矩的拧紧或松脱工况，操作人员握持长段末端时，同等施力下能获得更大的输出扭矩，应对初次紧固、锈死紧固件的松脱等需要较大力矩的场景；短力臂段则适合快速旋拧的工况，当紧固件已经处于松脱状态、需要快速旋出或预紧时，握持短段可以实现更快的转动速度，提升操作效率，同时在操作空间狭窄、长段无法完成整周转动的场景下，短段也能适配小角度往复扳动的操作需求。

设计层面上，这款扳手的六角截面严格遵循对应规格的内六角对边尺寸公差要求，工作端的棱边做了微小的倒角处理，既可以避免扳手插入内六角槽时棱边刮伤螺钉槽口，也能在槽口存在轻微加工误差、或有少量异物堆积时顺利插入，减少操作卡顿。弯折处采用圆弧过渡结构，避免直角弯折带来的应力集中问题——在实际使用中，扳手的弯折位置是承受扭矩时应力最大的区域，如果采用直角弯折，反复施力后很容易在弯折处出现裂纹甚至断裂，圆弧过渡的结构可以将应力均匀分散到过渡段，大幅提升工具的抗扭寿命，同时也避免弯折处的锐边划伤操作人员手部。

从尺寸边界来看，这款扳手的整体外轮廓没有突出的附加结构，长力臂的长度适配常规手动操作的握持需求，既不会因为过长导致携带不便、在狭小空间内干涉，也不会因为过短导致施力时扭矩不足；短力臂的长度则兼顾了快速旋拧时的握持手感与狭窄空间的适配性，当设备内部的紧固件安装位置较深、周围有其他零部件遮挡时，短段可以伸入有限的操作空间完成扳动，不会因为力臂过长与周边零件发生碰撞干涉。

在实际的设备维护场景中，这类小规格的L型扳手经常用于电子设备装配、小型自动化模组调试、自行车零部件调整、模具小件拆装等场景，这类场景下的紧固件扭矩要求适中，但对操作的便利性、工具的便携性要求较高，L型的结构可以让操作人员在不需要额外辅助工具的情况下，仅凭单手握持就完成不同工况下的操作，不需要更换工具就能在大扭矩拧紧和快速旋拧之间切换。同时，等截面的六角杆结构让扳手的两个端头都可以作为工作端使用，当其中一个端头因为长期使用出现磨损时，另一端仍然可以正常使用，进一步提升了工具的使用寿命。

建模过程中，这类零件的结构看似简单，但需要重点关注几个工程细节：首先是六角截面的尺寸公差，必须与对应规格的内六角槽尺寸匹配，间隙过大会导致扳动时出现打滑，磨损螺钉槽口，间隙过小则会导致插入困难，在有轻微变形的螺钉槽内无法正常使用；其次是弯折处的圆弧半径，半径过小无法有效分散应力，半径过大则会导致端头的有效工作长度缩短，在插入较深的螺钉槽时，弯折处会提前与工件表面接触，导致扳手无法完全插入槽底，出现打滑；最后是工作端的倒角角度与长度，倒角过长会减小六角截面的有效接触面积，扳动时容易压溃螺钉槽口，倒角过短则无法起到导向插入的作用。

不同于带棘轮结构、加长杆结构的复杂扳手，这种基础款L型六角扳手的结构可靠性更高，没有多余的活动部件，不存在机构失效的风险，在油污、粉尘较多的车间环境下也能正常使用，不需要频繁的维护保养，是工业生产、设备维护领域通用性极强的基础五金工具。针对5mm这个常用规格，对应的内六角螺钉广泛应用于各类机械设备的钣金件连接、传动部件固定、工装夹具锁紧等位置，这款扳手的尺寸设计完全覆盖这类螺钉的操作需求，无论是生产线的装配工位，还是售后维修的工具包，都是不可或缺的基础配置。
