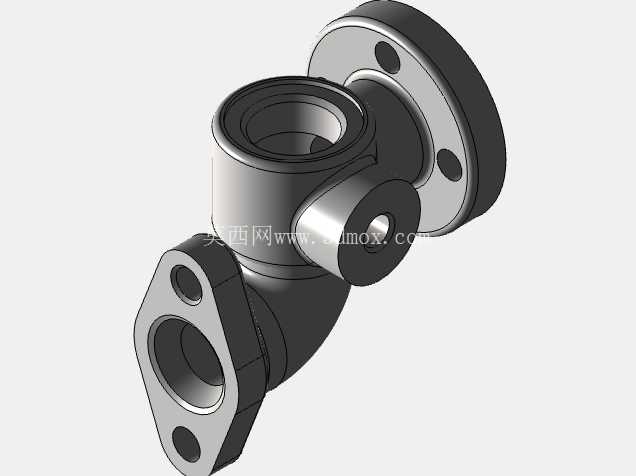

多通路带法兰连接铸造阀体结构设计

　　这款多通路法兰连接阀体，主要应用在工业流体输送系统的管路交汇节点，常见于液压动力单元、中小型化工流体输送管线、机床冷却循环回路这类需要同时实现多向流体导通、流向切换或者分流合流的工况场景，区别于普通两通阀件，它能在单个阀件集成位置完成三个方向的管路对接，减少管路系统中额外的接头、弯头使用数量，降低整个管路的泄漏点风险，同时压缩管路排布的占用空间。从实际功能来看，该阀体作为流体通路的承载基体，内部流道经过平滑过渡设计，能够减少流体在转向过程中的压损，避免直角流道带来的紊流、冲蚀问题，三个连接端均采用标准法兰对接结构，法兰端面预留的螺栓孔位置均匀分布，安装时可以和对应通径的管路法兰直接配合，通过螺栓锁紧加端面密封垫的方式实现密封，能够承受常规中低压工况下的流体压力，适配水、液压油、低腐蚀性化工介质等多种常见工业流体的输送需求。

　　设计过程中首先根据目标工况的通径流量要求，确定了三个通路的内孔直径，主通路保持通径一致，侧通路的通径根据分流比例做了对应调整，避免分流时出现流量分配偏差过大的问题；外形结构上，法兰盘的厚度根据螺栓预紧力的受力要求做了加强，法兰与主体流道的衔接位置做了圆弧过渡处理，避免铸造过程中出现壁厚不均、冷却缩松的缺陷，同时也能降低工作状态下的应力集中，防止长期受流体压力、管路振动影响出现开裂问题。侧方的凸台结构是为后续加装控制阀杆、检测传感器预留的安装位，凸台中心的通孔与主阀腔连通，端面加工有密封槽，能够直接匹配标准的控制元件安装尺寸，不需要额外做转接结构。

　　从安装边界来看，三个法兰端的朝向呈空间垂直分布，其中两个法兰端轴线呈90度夹角分布在主体的两个轴向端，第三个侧接法兰端垂直于主轴线方向伸出，安装时需要预留足够的螺栓操作空间，尤其是侧方法兰的螺栓锁紧位置，要避开周边管路、机架的干涉区域，整体的安装固定可以通过任意一个法兰端对接管路实现承重，也可以根据现场排布需求在主体的加厚位置加装固定支架，避免长管路运行时的振动传递到阀件连接位置。

　　结构细节上，所有流道的内壁转折处都做了圆角处理，铸造完成后只需要对法兰端面、侧凸台安装面做精加工即可满足装配精度要求，减少了后续机加工的工序量，适合批量铸造生产；阀体外部的非加工面保留铸造拔模斜度，既方便模具脱模，也不会增加额外的重量，整体壁厚保持均匀，相邻壁厚差控制在合理范围内，避免铸造时出现冷隔、浇不足的缺陷。在实际选型适配时，需要核对三个法兰端的通径、螺栓孔分布圆直径是否和对接管路匹配，同时确认侧凸台的安装尺寸是否适配所选的控制元件，安装前要清理流道内部的铸造残留砂粒，避免运行时杂质卡滞后续加装的阀芯、或者划伤密封件，法兰对接时的密封垫要完全覆盖流道口，螺栓锁紧要按照对角顺序逐步施力，避免法兰面受力不均出现密封泄漏。这类集成式多通路阀体相比采用多个两通阀、弯头拼接的管路结构，整体的结构刚性更好，管路共振的风险更低，在空间紧凑的设备内部排布时优势更明显，比如小型液压站的阀组集成位置、机床内部的冷却管路交汇点，用这类阀体可以大幅简化管路设计，减少装配工作量，同时降低后期运维时的泄漏排查难度。
