电热水器用博世款流量调节阀结构

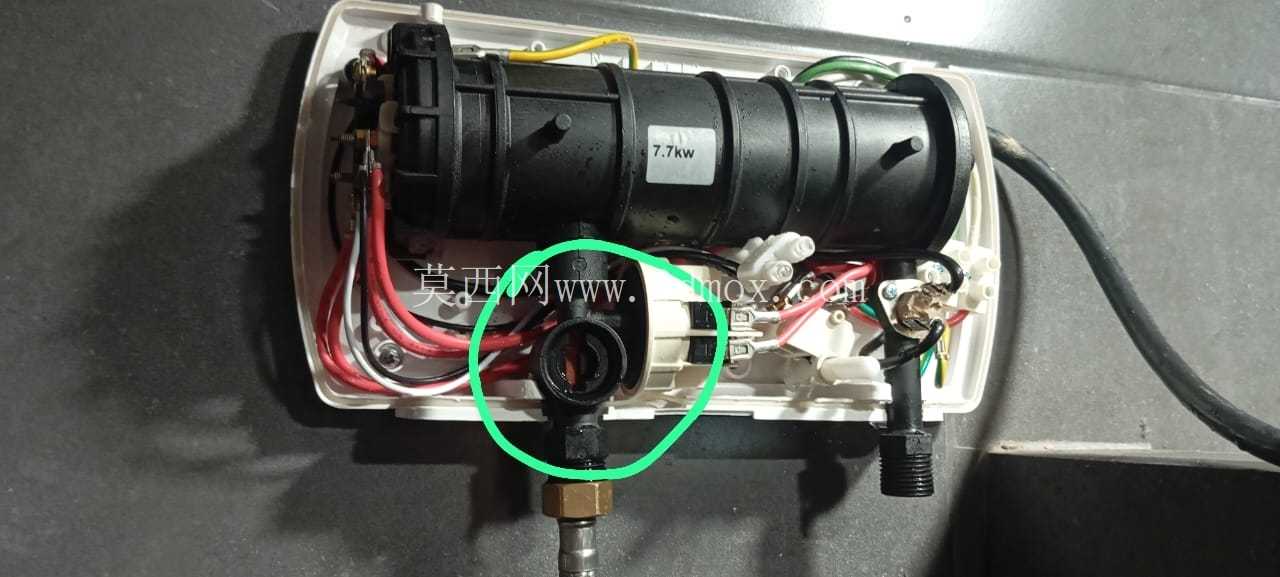

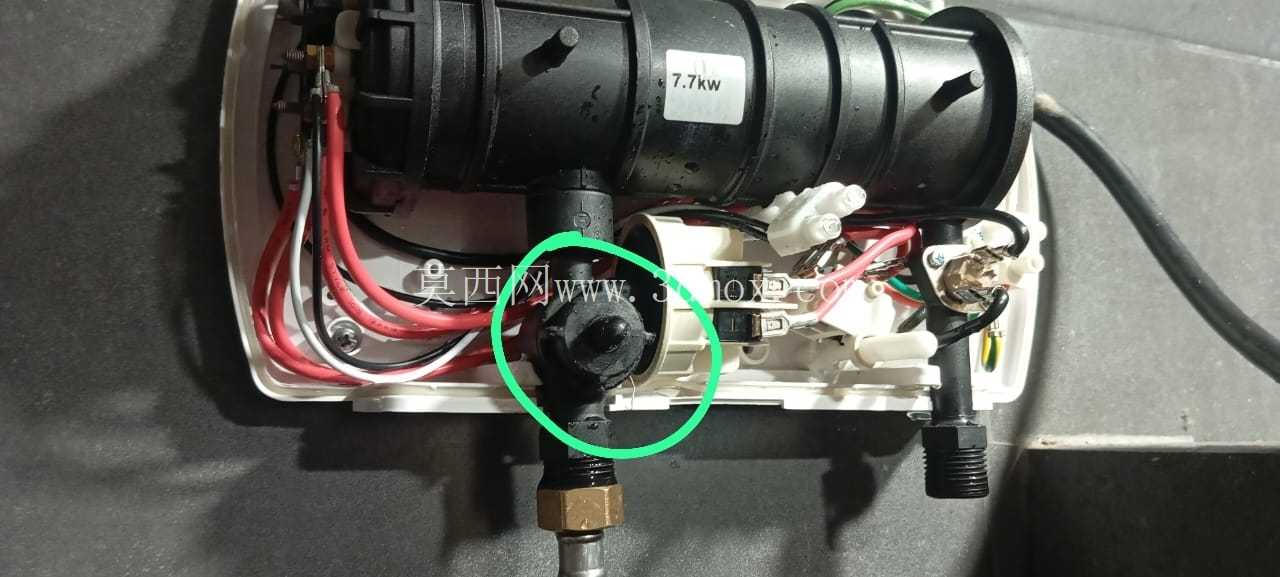

　　这款流量调节阀主要适配7.7KW功率的即热式电热水器使用，在民用生活热水供应、小型商用热水机组的流体回路中承担核心的流量调节职能，实际安装场景多集中在热水器进水端的管路节点，通过改变阀内通流截面的大小，精准控制进入加热腔体的冷水流量，匹配加热模块的实时输出功率，避免出现出水温度骤升骤降、干烧保护误触发或者热水产出不足的问题，是即热式电热水器水路系统里保障出水稳定性的关键零件。

　　从结构设计逻辑来看，这款阀采用了外螺纹旋入的安装形式，阀体外侧的多道螺纹牙型经过适配优化，能够和热水器进水口的内螺纹接口紧密配合，螺纹段的长度经过实际装配验证，既能够保证旋入后足够的连接强度，承受管路内0.1-0.6MPa的常规供水压力，也不会因为旋入深度过大顶触到热水器内部的其他水路构件，安装边界控制合理，不需要额外调整管路预留空间就能完成装配。阀体的调节端采用了带防滑棱的旋钮结构，旋钮外侧的多道凸起棱边是针对用户徒手操作设计的，即便手部沾有水渍或者皂液，也能施加足够的旋转扭矩完成流量档位的调节，不需要借助额外的拆装工具，日常使用的操作便利性较强。

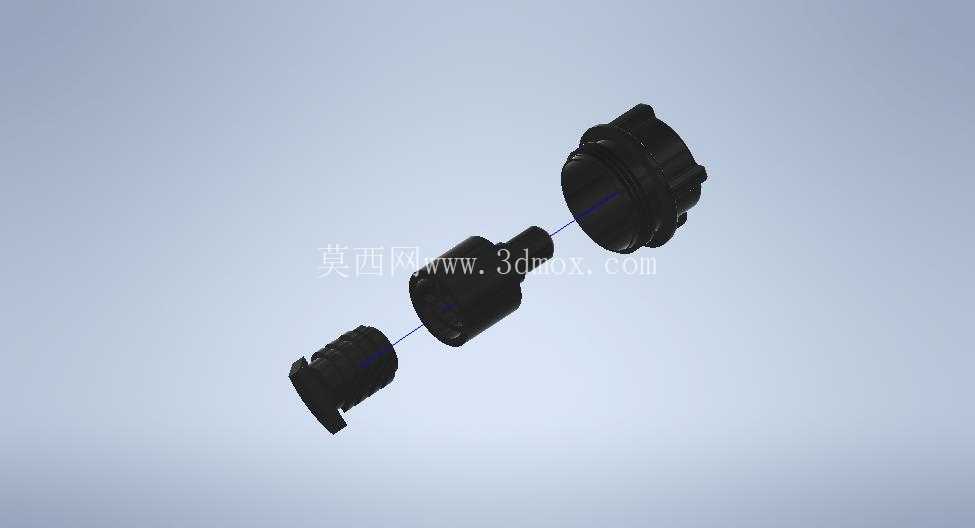

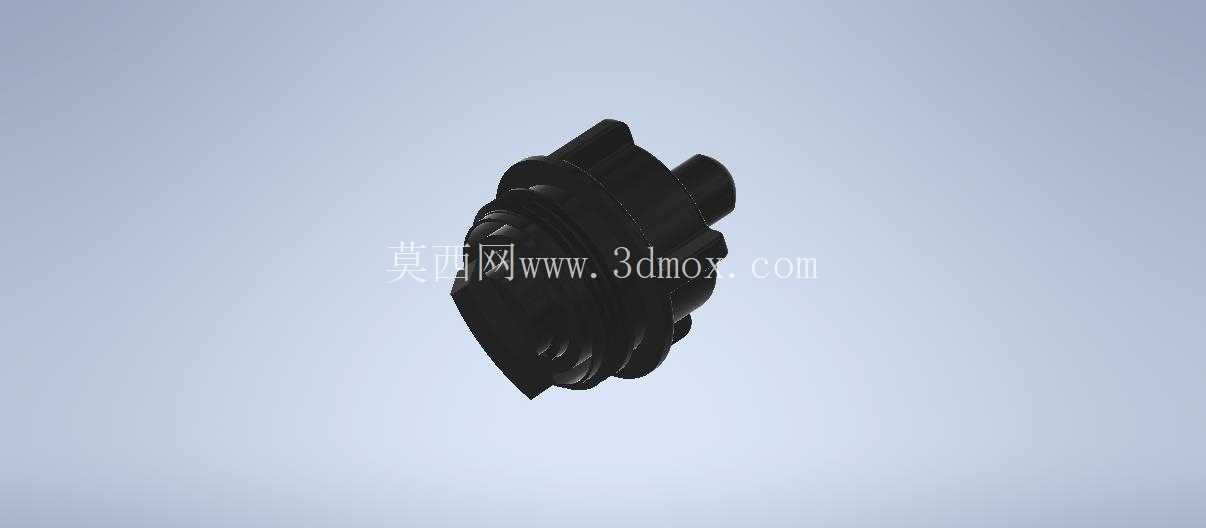

　　阀体整体采用铸造成型工艺加工，模型还原了铸造毛坯经过机加工后的最终成品形态，流道内壁的过渡曲面做了圆弧顺滑处理，能够减少水流通过时的局部阻力损失，降低水流高速冲刷产生的管路异响，同时避免流道内出现死水滞留区，减少长期使用后水垢沉积堵塞的概率。设计过程中没有包含配套的密封胶圈与密封垫片结构，这部分属于通用标准密封件，实际装配时可以根据接口的密封形式选配对应规格的O型圈或者平垫片，不需要单独开模定制，能够有效降低整阀的生产与维护成本。

　　从安装尺寸的适配性来看，阀体的最大外径控制在常规热水器进水接口的安装避让范围内，相邻的管路接头、进水滤网等构件不会和阀体产生装配干涉，阀体的轴向总长度也适配家用即热式电热水器的内部安装腔空间，不会出现安装后突出机身外壳、影响外观完整性的问题。在实际工况下，这款阀需要长期耐受40-75摄氏度的生活热水冲刷，阀体的壁厚设计经过强度校核，能够承受供水系统的水锤冲击，不会出现阀体开裂、螺纹滑牙等失效问题，调节旋钮的旋转阻尼设置适中，既不会因为阻尼过小导致流量档位受水流冲击自行偏移，也不会因为阻尼过大导致调节操作费力，不同流量档位对应的通流面积经过线性化优化，用户旋转旋钮时的流量变化均匀，不会出现小角度旋转流量无变化、转过临界点流量突变的问题，能够精准匹配不同季节、不同使用场景下的热水流量需求，比如夏季进水温度较高时可以调大流量获得更多舒适热水，冬季进水温度较低时适当调小流量保证出水温度达到使用要求。
