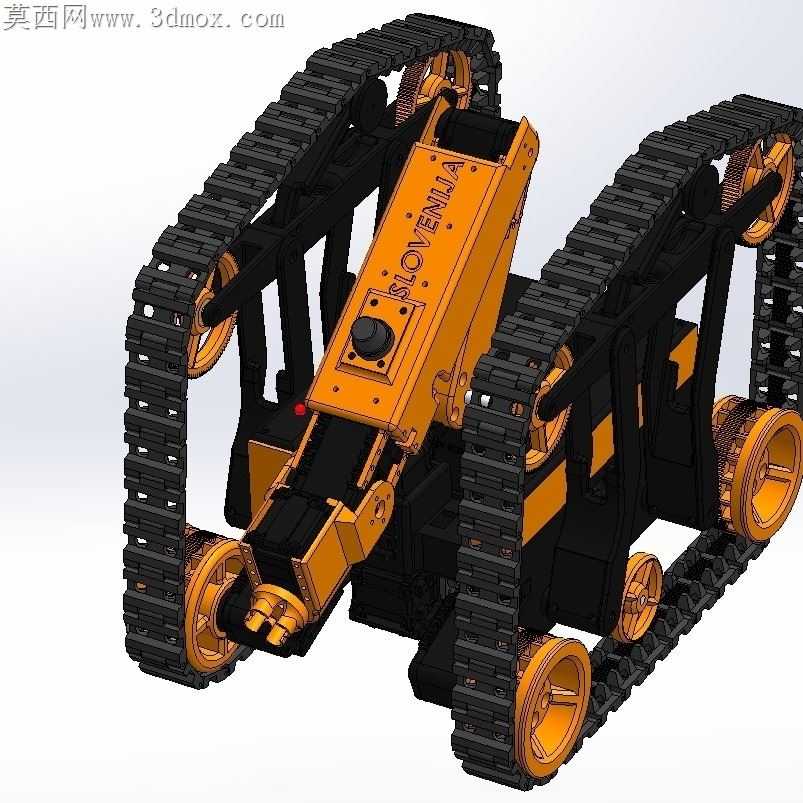

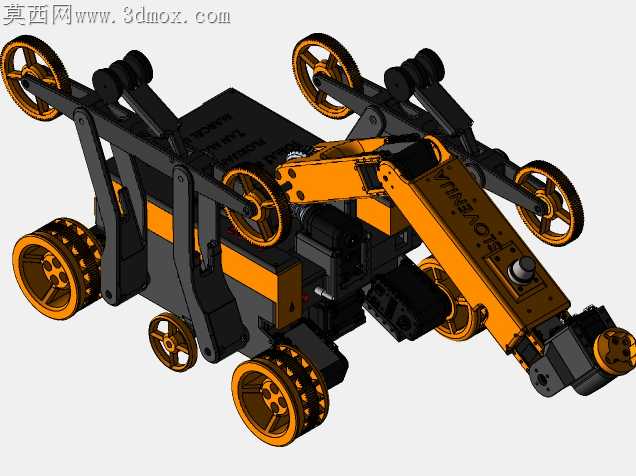

履带式救援机器人机电集成结构设计

废墟救援场景里非结构化地形的通行痛点，始终是移动救援装备落地的核心阻碍，松散瓦砾的支撑力不均、垂直断差的越障需求、狭窄缝隙的通过限制，都对行走机构的构型提出了近乎苛刻的要求。这款履带救援平台的主副履带摆臂铰接位置，特意将铰接轴的同轴度公差控制在0.02mm以内，避免摆臂转动时出现履带偏磨，毕竟救援现场没有条件随时更换磨损的履带配件，每一处易损件的寿命冗余都直接关系到作业时长。摆臂驱动的蜗轮蜗杆减速模块直接内嵌在履带架的空腔里，没有额外突出的安装座，既压缩了整机的横向宽度，能挤进宽度仅350mm的建筑缝隙，也避免了突出结构在剐蹭瓦砾时被撞坏，外露的走线全部藏在履带侧板的走线槽内，槽口加了带翻边的橡胶压条，哪怕履带带起的碎石飞溅，也不会刮破线缆绝缘层。主履带的张紧机构没有采用常见的外置螺杆调节，而是把张紧轮的滑座藏在从动轮的安装槽内，用碟形弹簧提供持续的张紧力，爬越200mm垂直断差时，履带受到瞬间冲击会产生小幅缓冲，不会因为刚性张紧出现履带崩断或者齿牙滑脱的问题。前端作业模块的快换接口采用锥面定位加锁销的结构，不用额外工具就能在10秒内完成夹爪、摄像头、生命探测仪的切换，接口处的电触点做了镀金处理，废墟里的扬尘、积水都不会造成接触不良。机身主体的承载框架用高强度铝合金铣削成型，壁厚从常规的3mm优化到2.5mm，在受力集中的铰接座位置做了局部加厚，既把整机重量控制在25kg以内，方便单人搬运携带，也能承受从1.5米高度跌落的冲击，不会出现框架变形导致的履带卡滞。履带板的表面做了交错的防滑齿，齿高特意控制在8mm，既能在松散的碎砖堆上提供足够的抓地力，也不会因为齿过高在平整路面行驶时产生过大的振动，影响前端探测设备的成像稳定性。电池仓的位置放在整机重心的几何中心，不管摆臂抬到什么角度，整机的重心偏移量都控制在50mm以内，爬40度斜坡时不会出现后翻的风险，仓盖的密封胶条采用双道密封设计，哪怕现场有消防积水，也不会渗入仓内造成电路短路。每一处结构的取舍都没有追求纸面参数的极致，而是完全贴合救援现场的真实使用场景，去掉所有华而不实的冗余设计，把可靠性放在所有指标的第一位。
