按压式弹簧锁定解锁机构结构设计

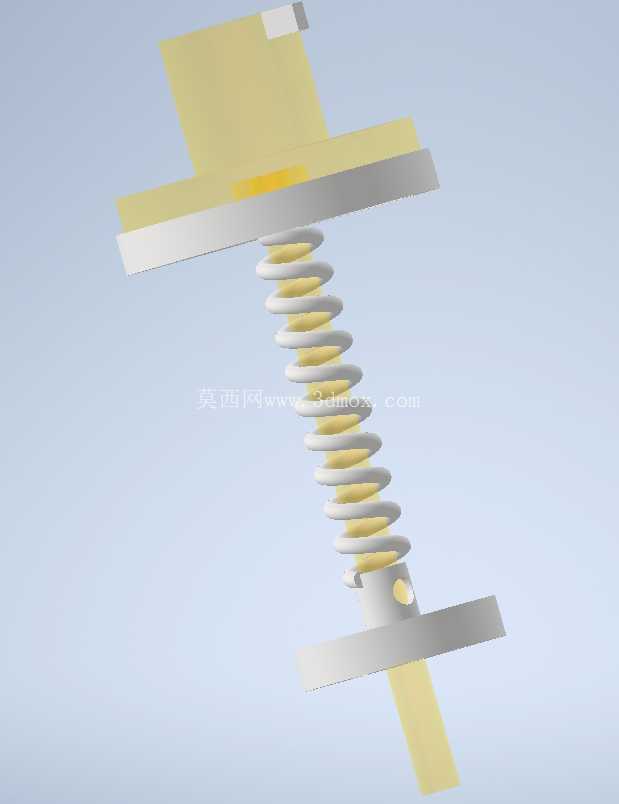

这类带弹簧复位的按压式锁定构件，在各类需要快速实现锁止与解锁动作的设备场景中应用十分广泛，小到民用消费类设备的舱门快锁、小型无人机的快拆结构固定，大到工业设备的检修门限位、工装夹具的快速定位，都能见到这类结构的衍生设计。从实际使用逻辑来看，该构件核心是通过按压顶部柱体触发内部卡位的脱开与咬合，配合中部的复位弹簧提供回弹力，实现单次按压完成锁止、再次按压完成解锁的循环动作，不需要额外的操作工具，徒手即可完成操作，大幅降低了频繁拆装场景下的操作耗时。

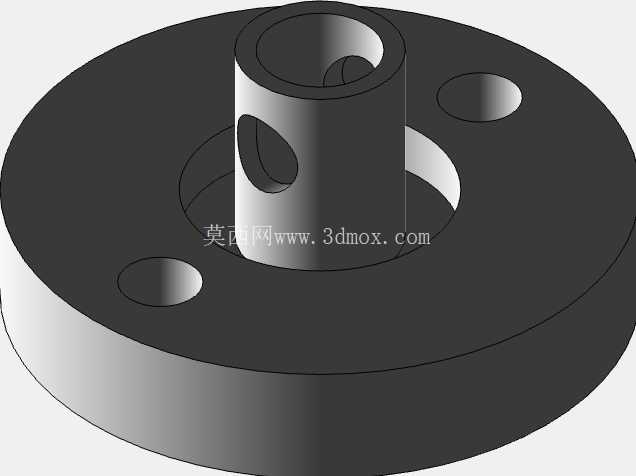

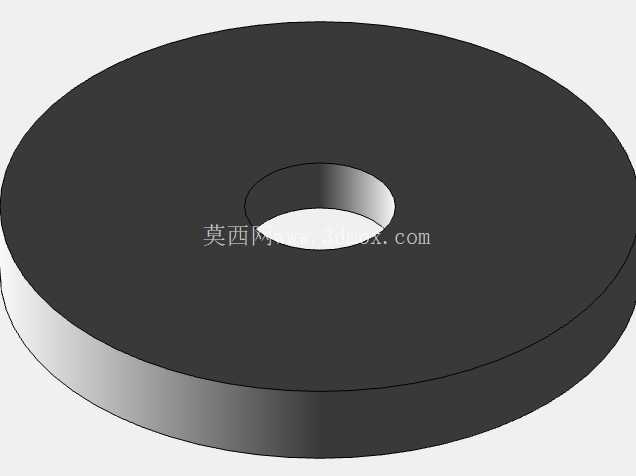

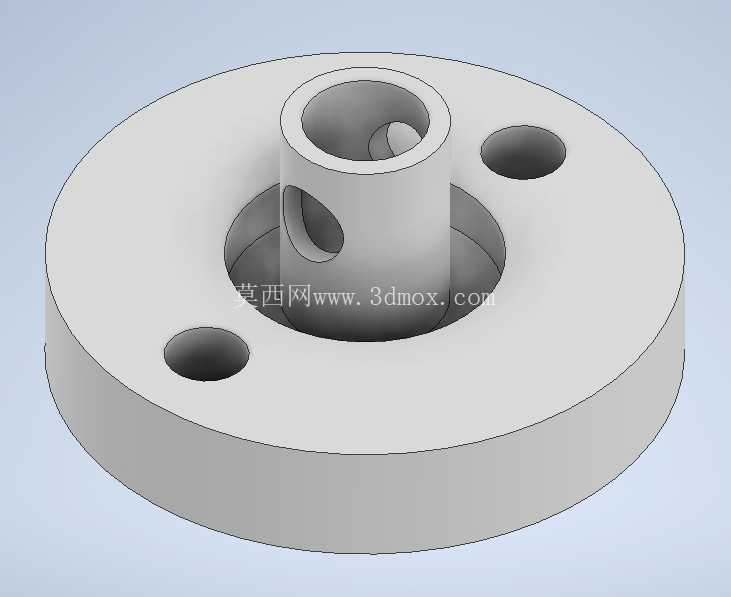

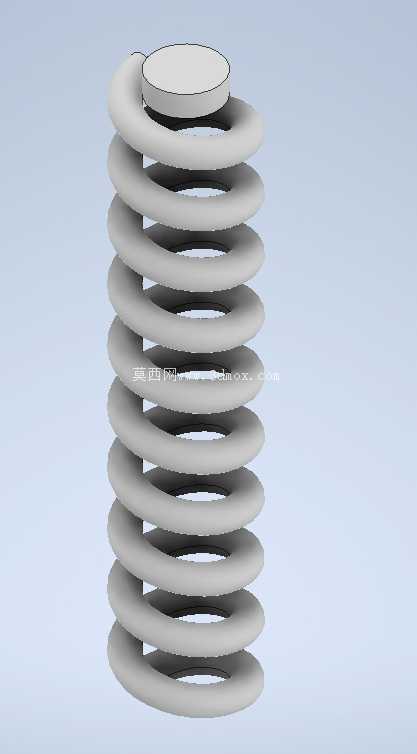

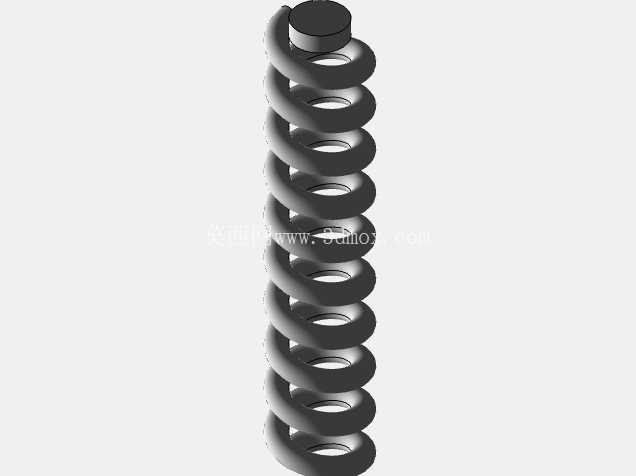

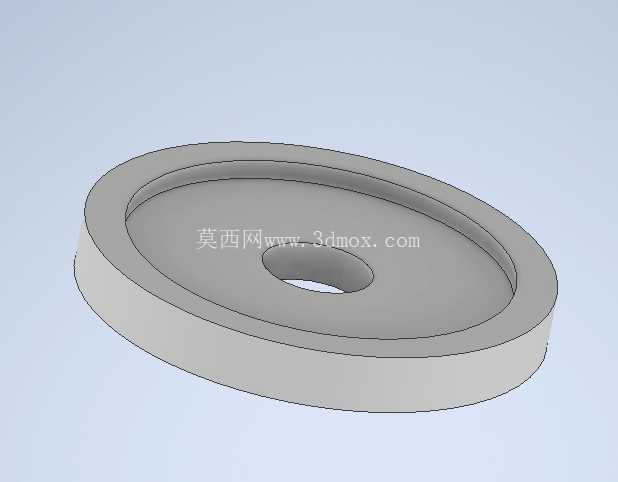

从结构设计的思路来看，整个构件采用同轴式布局，顶部的按压帽做了圆角过渡处理，避免操作时划伤手部，侧面的卡位凸台采用斜切面设计，按压过程中可以顺着安装座的导向槽顺滑滑入锁定位，不会出现卡滞问题。中部的复位弹簧选用等节距圆柱螺旋弹簧，弹簧的线径、节距以及自由长度都经过匹配计算，既保证按压操作时的反馈力度适中，不会出现按压力度过大操作费力、或是力度过小容易误触发的问题，同时也能保证解锁后构件能可靠回弹到初始位置，不会出现弹簧卡滞导致的锁止失效。上下两端的圆形法兰盘作为安装基准面，盘面预留的安装孔位可以直接通过螺栓固定在设备的安装基板上，不需要额外设计复杂的转接结构，降低了整机的装配复杂度。

在安装边界的适配性上，该构件的整体径向尺寸控制在较小范围内，安装时只需要在基板上开出对应直径的通孔，将构件从正面穿入后通过下端法兰的孔位锁紧即可，轴向的活动行程完全由弹簧的压缩量决定，设计时预留的行程冗余可以适配不同厚度的安装面板，不会因为面板厚度的微小公差导致锁止行程不足。构件的所有活动部件都做了同轴度公差约束，弹簧的导向柱与上下法兰的中心孔采用间隙配合，配合间隙控制在合理范围内，既保证活动时没有明显的径向晃动，也不会因为公差过小导致滑动卡涩。卡位凸台的咬合深度经过反复验证，锁止状态下可以承受足够的轴向拉力，不会因为设备运行中的振动出现意外脱开的情况，同时解锁时的按压行程控制在舒适的操作范围内，手指按压的深度符合人体工程学设计，长时间频繁操作也不会产生明显的不适感。

从实际工况适配的角度出发，这类锁定机构没有复杂的异形结构，所有零件都采用常规的机械加工工艺即可生产，顶部的按压帽、导向柱以及上下法兰都可以采用常规的车削工艺加工，弹簧可以直接选用标准件进行匹配，整体的加工成本较低，适合批量配套使用。在不同的应用场景中，还可以根据实际的负载需求调整弹簧的刚度以及卡位凸台的咬合深度，比如用在振动较大的工业设备上时，可以适当加大弹簧的预紧力，同时增加卡位凸台的咬合量，提升锁止的可靠性；用在消费类电子产品上时，可以适当降低弹簧刚度，优化按压手感，提升操作体验。整个结构没有易损的小零件，正常使用情况下的寿命很长，不需要频繁维护更换，能适配多类需要快速锁止解锁的设备结构需求。
