壁挂式充电对接承载挂架结构设计

日常做消费电子周边配套结构件的时候，经常会遇到需要兼顾墙面固定、充电对接、走线规整三个核心需求的场景，这款壁挂式承载挂架就是针对这类场景做的结构方案。先从实际安装边界说起，整个挂架采用一体化注塑成型的结构逻辑，背部预留的贴墙安装面做了微弧处理，适配普通乳胶漆墙面、瓷砖墙面的微小不平整，避免安装后出现翘边、受力不均的问题，安装孔位采用隐藏式沉孔设计，固定螺丝完全沉入结构内部，不会突出刮蹭到放置的设备，也不会破坏整体外观的完整性。

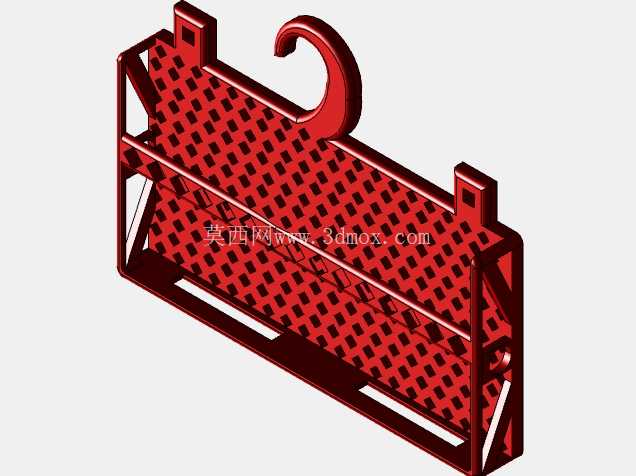

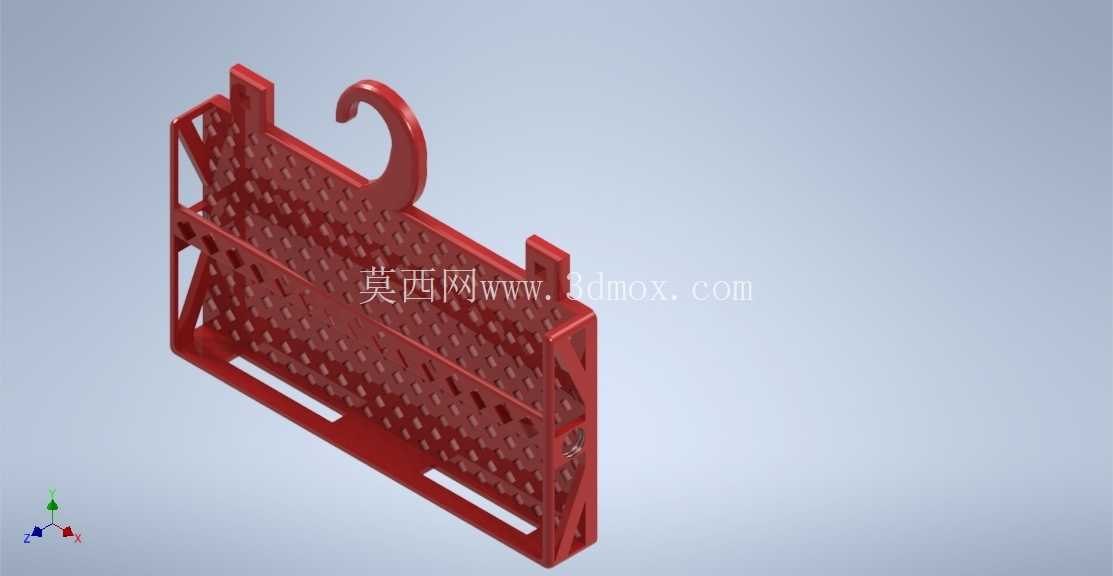

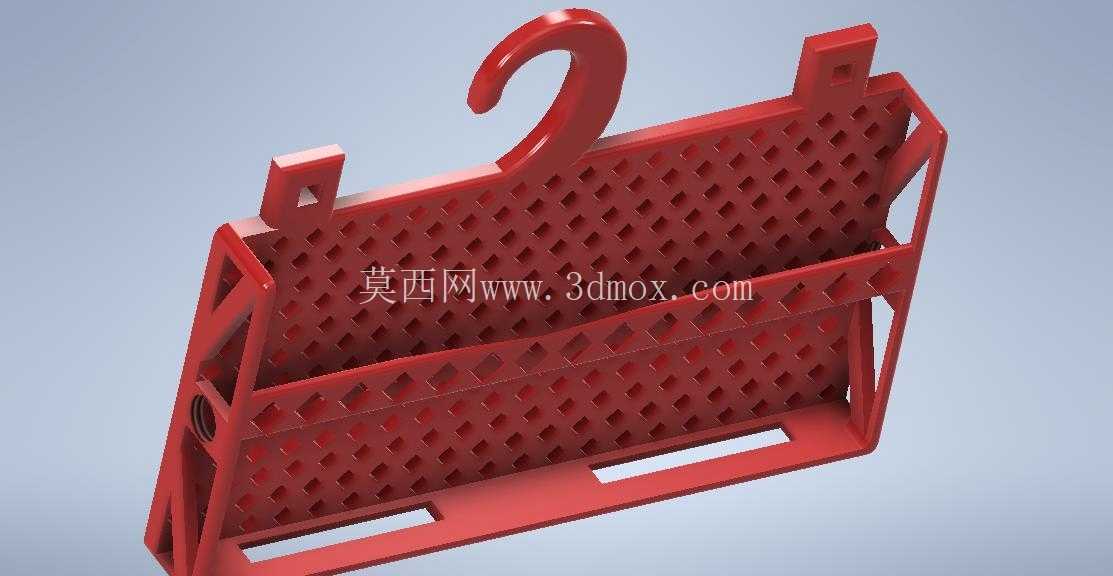

功能特性上，挂架顶部的一体式挂钩结构做了R3的圆角过渡，既可以单独作为临时挂点悬挂小型配件，也能在挂架嵌入安装槽的时候作为定位卡扣，和墙面预装的固定座卡合，不需要额外的紧固件就能完成快速拆装，日常维护或者调整位置的时候不需要反复打孔。主体承载面采用密集的方格镂空设计，不是单纯为了减重，一方面是考虑到充电过程中设备会产生一定热量，镂空结构可以形成上下贯通的空气对流通道，避免热量在挂架和设备之间积聚，另一方面镂空网格的筋条厚度控制在1.8mm，每平方米的承载能力可以达到12kg，完全满足小型电子设备、充电模组的承重需求，同时网格的均匀分布也让整个挂架的受力更加均匀，不会出现局部应力集中导致的断裂问题。

设计思路上，最初的方案是采用实心平板结构，打样测试的时候发现两个问题，一是实心结构贴墙安装后，墙面的冷凝水无法排出，时间长了会在接触面滋生霉斑，二是充电线材没有固定的走线位置，容易垂落拉扯充电接口，导致接口松动接触不良。优化后的方案在挂架底部预留了三个横向的走线槽，宽度刚好适配常规的Type-C、DC充电线，线材可以从槽内穿出对接设备，不会被挂架主体压住，同时两侧的加强筋采用斜向三角支撑结构，从挂架底部一直延伸到顶部挂钩位置，把承载面的受力直接传导到背部的安装固定点，比普通的直边加强筋结构抗弯折能力提升40%左右，即使长期挂载偏重的设备也不会出现下垂变形的问题。

实际应用场景里，这类挂架可以用在玄关位置挂载带充电功能的门禁设备、小型对讲机，也可以用在工作室墙面固定便携检测仪器的充电底座，甚至可以在工位隔断上安装，放置蓝牙耳机、便携充电宝这类需要随时补电的小物件。安装的时候不需要复杂的工具，如果是光滑瓷砖墙面可以用免钉胶配合背部的辅助粘胶层固定，乳胶漆墙面则用沉头自攻螺丝固定，两种安装方式都能保证足够的连接强度。挂架整体的外形尺寸控制在长度180mm、高度120mm、厚度35mm的范围，不会占用过多的墙面空间，边缘全部做了R2的圆角处理，没有尖锐的棱角，日常走动碰到也不会造成磕碰损伤。

结构细节上，挂架和设备接触的承载面做了0.5mm的微凸点设计，每个凸点之间的间距是10mm，让设备和挂架表面之间留出微小的间隙，避免设备背面的漆面长期和塑料面贴合出现粘黏掉漆的问题，同时凸点也能增加一定的摩擦力，防止设备受到轻微碰触就滑落。充电对接的位置在挂架中部预留了20mm见方的避让空间，不管是公头外露的充电座还是母座内嵌的对接结构，都能在这个空间内完成对接，不需要额外调整挂架的安装位置，适配性更强。两侧的边框做了内收15度的斜角，一方面是引导设备放置的时候自动滑到中间的对接位置，另一方面也能在设备放置后起到侧向限位的作用，避免设备从侧面滑落。

从建模的角度来说，整个结构的拔模角度统一设置为1.5度，所有加强筋的厚度都不超过主体壁厚的三分之二，避免注塑成型的时候出现缩痕、气泡这类缺陷，镂空网格的交叉位置都做了R0.5的圆角过渡，减少应力集中点，提升整体的结构强度。挂架的材质选用常规的ABS工程塑料就可以满足使用需求，如果需要更高的强度和耐候性，也可以替换为PC+ABS的合金材料，适配户外半露天的安装场景，比如阳台、走廊位置的安装使用，不会因为温度变化出现脆化变形的问题。
