适配室内门锁的HOBES款钥匙结构设计

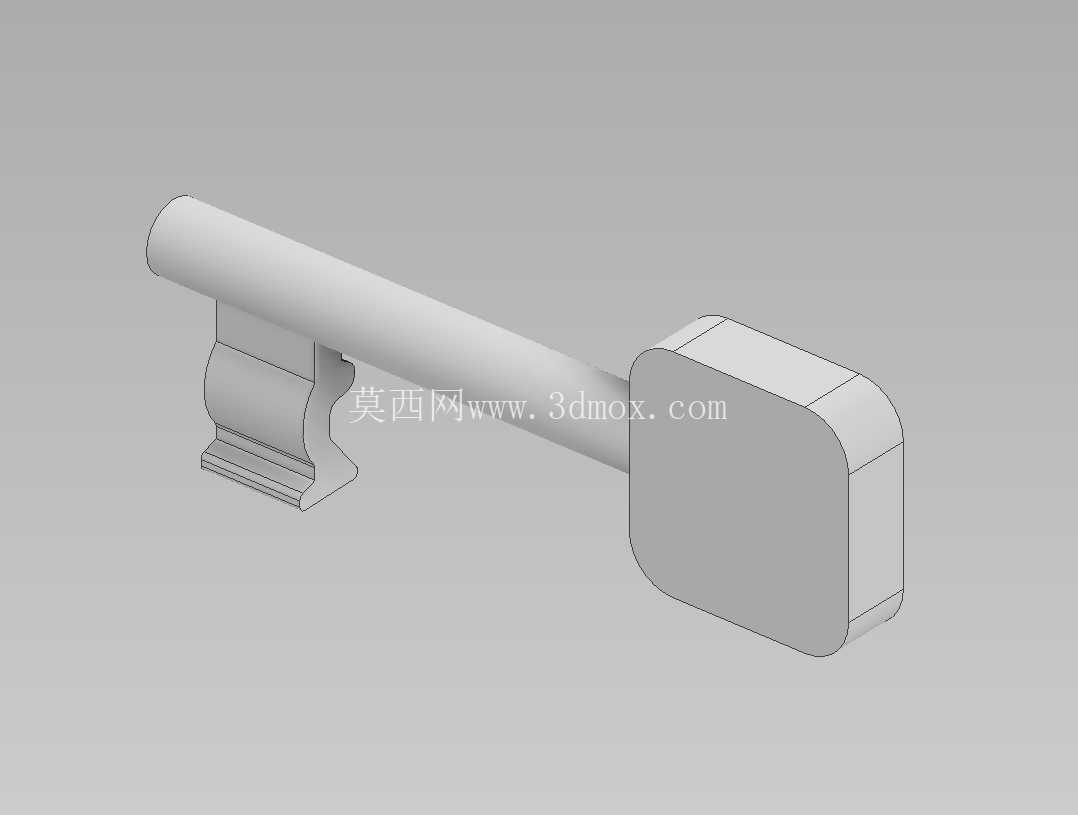

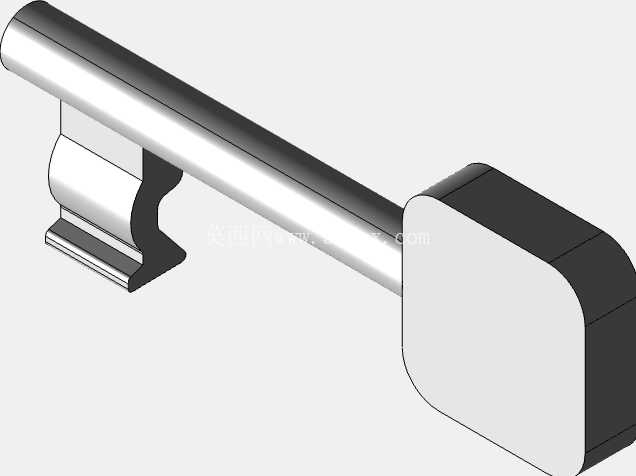

　　日常民用室内门锁的配套钥匙，是门锁启闭动作的直接执行载体，其结构设计的合理性直接决定了锁具操作的顺畅度、使用寿命以及适配精度，很多初入行的结构设计师在做锁具配套件建模时，往往只关注钥匙齿形的匹配度，忽略了握持段、杆身与锁孔的安装边界约束，最终做出来的实物要么插拔卡滞，要么握持发力别扭，甚至出现3D打印试制时尺寸偏差过大无法插入锁芯的问题。这款钥匙的整体结构分为握持端头、连接杆身、锁芯插入段三个核心部分，其中握持端头采用圆角方形的轮廓设计，没有做尖锐的棱角处理，一方面是避免日常携带时剐蹭衣物、划伤皮肤，另一方面方正的轮廓在转动钥匙时能给手指提供足够的摩擦力矩，不需要额外施加过大的握力就能完成锁芯的旋转动作，相比传统圆形端头的钥匙，这种带圆角的方头在拧动到锁点限位位置时，手指能清晰感知到转动的止点，不会出现过度施力导致锁芯内部拨叉变形的问题。

　　连接杆身采用等直径的圆柱结构，这个直径的选取是严格匹配室内门锁锁孔入口的导向套内径做的，杆身与导向套之间预留了0.1mm的滑动间隙，既不会因为间隙过大导致钥匙插入后出现径向晃动，带动锁芯舌片偏移出现卡滞，也不会因为间隙过小导致插拔时摩擦力过大，尤其是在锁孔内部积累了一定灰尘、金属碎屑的时候，合理的间隙能保证钥匙依然可以顺畅插拔。在做这款钥匙的三维建模时，需要特别注意杆身与握持端头的过渡位置，这里做了一个带弧度的支撑凸台结构，这个结构不是装饰性的设计，而是考虑到日常使用中，很多人开门时会习惯性把钥匙作为临时的受力支点，比如手里拎着东西时会用钥匙勾住门把借力，或者转动钥匙时手指会压在这个过渡位置发力，凸台的存在可以分散杆身根部的应力集中，避免长期使用后杆身从根部断裂，很多廉价钥匙用久了容易断在锁孔里，就是因为根部没有做应力分散的结构，直角过渡的位置在反复扭转力作用下很容易产生疲劳裂纹。针对3D打印试制的场景，这款钥匙的建模特意做了比例适配提示，常规打印如果按照1:1的尺寸输出，因为不同3D打印机的材料收缩率存在差异，尤其是PLA、ABS这类常用打印材料，冷却后会出现0.3-0.5mm的整体收缩，如果直接用原尺寸打印，插入段的尺寸会比锁芯孔偏大，导致无法插入，因此建议打印时将整体比例调整至95%，预留出材料收缩的余量，同时打印时要注意杆身的打印方向，尽量沿着杆身轴向做层叠打印，避免横向打印时层间结合力不足，导致拧动钥匙时杆身断裂。

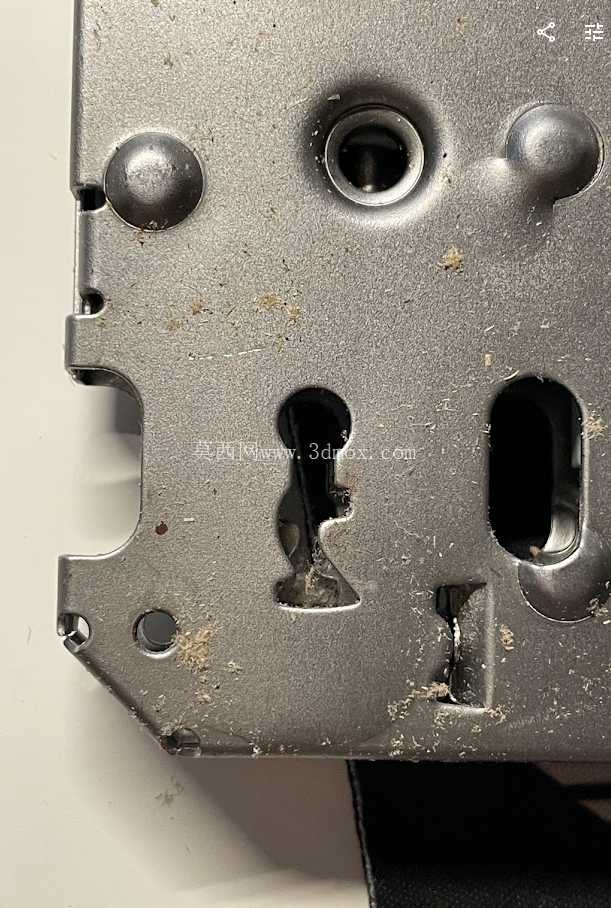

　　从实际应用场景来看，这款钥匙适配的是常规室内木门、塑钢门的弹子锁芯，其插入段的齿形轮廓是匹配HOBES系列锁芯的弹子排布做的，建模时齿形的每个台阶高度公差控制在0.05mm以内，因为弹子锁的每个弹子弹簧的行程只有0.3mm左右，如果齿形高度偏差超过0.1mm，就会导致弹子无法对齐锁芯的剪切面，出现钥匙拧不动的问题。在设计安装边界时，需要考虑钥匙完全插入锁芯后，握持端头与门表面的距离，这个距离控制在8mm左右，既不会因为距离太近导致手指夹在钥匙和门板之间，也不会因为距离太远导致杆身悬臂过长，拧动时产生过大的挠度。

　　另外，钥匙的整体重量也做了优化，没有采用过重的实心金属结构思路，建模时握持端头内部做了局部的减重空腔，在保证结构强度的前提下降低整体重量，日常挂在钥匙串上不会增加过多的负重，同时端头的平面位置可以预留激光打标的区域，方便做品牌标识或者钥匙编号，避免多把钥匙混淆。很多设计师在做钥匙类零件建模时，容易忽略锁孔入口处的导向倒角，这款钥匙的插入段前端做了15度的导入倒角，长度1.5mm，即使在光线不好的环境下开门，也能快速把钥匙对准锁孔插入，不需要反复调整对位角度，这个细节虽然小，但直接影响日常使用的体验感。从结构强度校核的角度，杆身的直径选取是按照成年人拧动钥匙的最大力矩1.2N·m来计算的，选用常规锌合金作为生产材料时，杆身的扭转安全系数可以达到3.5以上，完全满足日常使用的强度要求，即使出现误操作比如钥匙插在锁孔上不小心撞到，也不会轻易出现杆身弯曲变形的问题。
