蝶形平面尾部插销式锁具结构设计

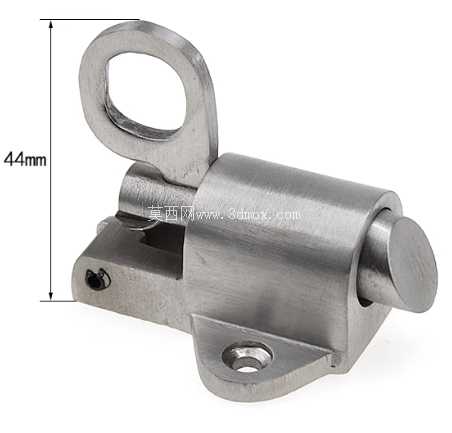

　　这款蝶形平面尾部锁止结构，核心应用场景集中在小型工业设备舱门、工装夹具快锁工位、非标自动化设备侧封板、轻型仓储柜门这类需要频繁开合、快速锁止的部位，相比传统旋转式门锁，它不需要预留旋钮转动的操作空间，在狭窄安装位里的适配性更强，尤其是设备内部走线密集、操作空间局促的电控柜侧边、小型检测设备观察窗位置，这类插销式锁的操作容错率更高，操作人员戴劳保手套也能快速完成插拔解锁动作，不会出现旋钮打滑、拧转不到位的问题。

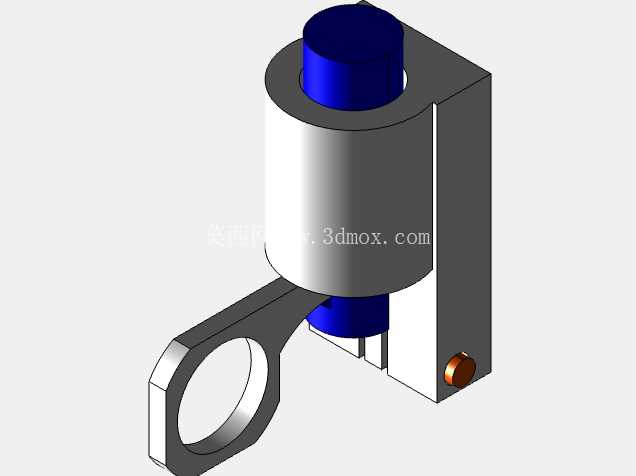

　　从功能特性上看，它采用横向插销滑移锁止的逻辑，锁舌部分做了半圆弧形导向头，插入锁孔时不需要完全对准孔位，存在1mm左右的位置偏差时，弧面导向结构会自动引导锁舌滑入锁孔，降低对位操作的精度要求；锁体尾部做了环形提拉挂耳，既可以用手指直接提拉操作，也能穿入细拉索实现远距离联动解锁，适配多锁点同步解锁的设备结构。设计思路上，整个结构做了分层布局，上层是提拉操作的环形挂耳与锁舌驱动块，中层是滑移导向的锁舌主体，下层是安装固定的基座，三层结构通过两根平行的导向光轴做滑移支撑，避免锁舌伸缩过程中出现卡滞、偏斜的问题；锁舌复位采用内置圆柱弹簧，弹簧布置在锁舌尾部的中空腔体内，不需要额外设置弹簧安装位，压缩弹簧的行程刚好匹配锁舌的伸缩距离，不会出现弹簧过压失效或者复位行程不足的问题；基座部分做了沉头安装孔位，可以直接用沉头螺丝固定在门板或者安装板上，安装后螺丝头不会突出基座表面，避免剐蹭操作人员或者干涉周边零部件运动。

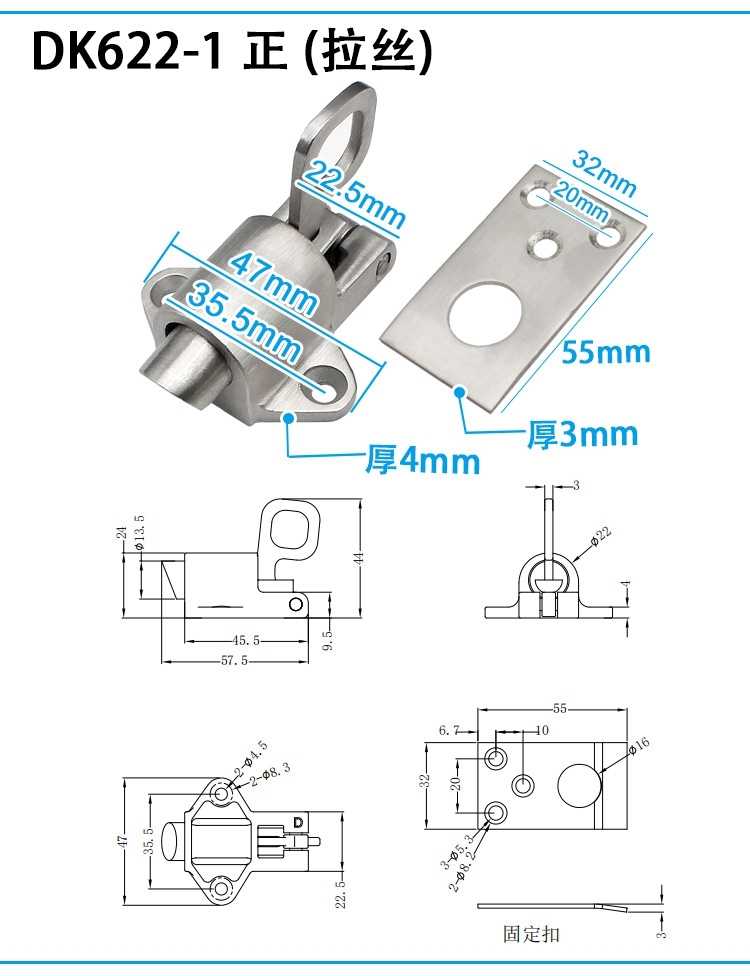

　　从安装边界来看，整个锁体的安装基面为平面结构，不需要在安装板上做复杂的沉槽或者异形开孔，只需要开出对应锁舌穿过的矩形通孔以及四个螺丝安装孔即可完成固定，安装孔位的间距做了标准化设计，适配市面上常见的小型柜门锁安装孔距，替换原有锁具时不需要重新打孔，降低改造成本；锁舌伸出长度设计为12mm，足够穿透两层2mm厚度的钣金安装板，锁合后不会因为设备运行振动出现松脱，锁舌缩回时完全收回到基座内部，不会突出门板表面，避免开合门板时锁舌剐蹭门框。

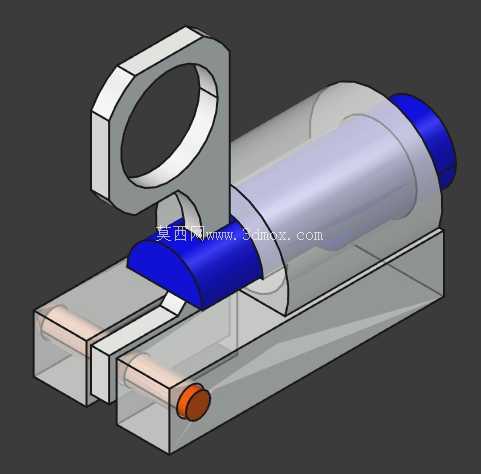

　　结构细节上，导向光轴的端部做了卡簧固定槽，用微型卡簧限位光轴的轴向窜动，整个装配过程不需要焊接或者粘接，所有零件都可以通过拆装完成更换，后期维护时只需要更换磨损的锁舌或者失效的弹簧即可，不需要整体更换锁体；基座的边角都做了R2的圆角处理，没有尖锐的棱角，避免安装和操作过程中划伤操作人员；透明的护罩部分覆盖在弹簧和导向轴上方，既可以直观观察内部弹簧的工作状态，也能阻挡车间内的粉尘、切屑进入滑移间隙，降低卡滞风险，护罩通过侧边的卡扣固定在基座上，拆卸清理时不需要拧动螺丝，日常维护十分便捷。这类插销锁的锁止力完全由插销的剪切强度承担，锁舌采用和导向轴同材质的金属材料，能够承受一定的侧向冲击力，在设备出现意外振动、外力碰撞门板时，不会出现锁舌断裂、锁止失效的问题，相比塑料材质的卡扣式锁具，它的耐用性更强，适合在有一定振动的工业生产场景下长期使用。
