壁挂式平板设备支撑固定托架结构设计

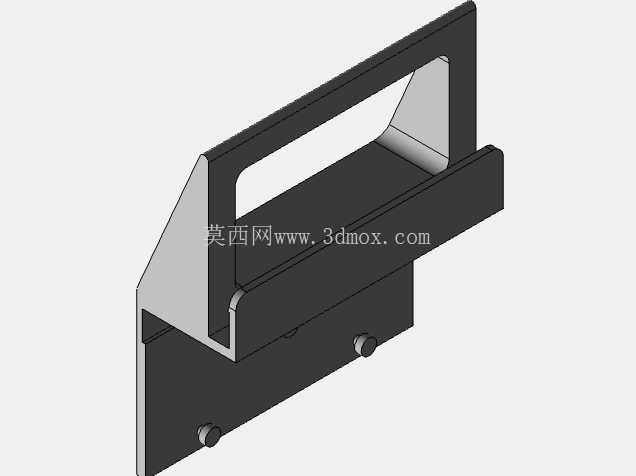

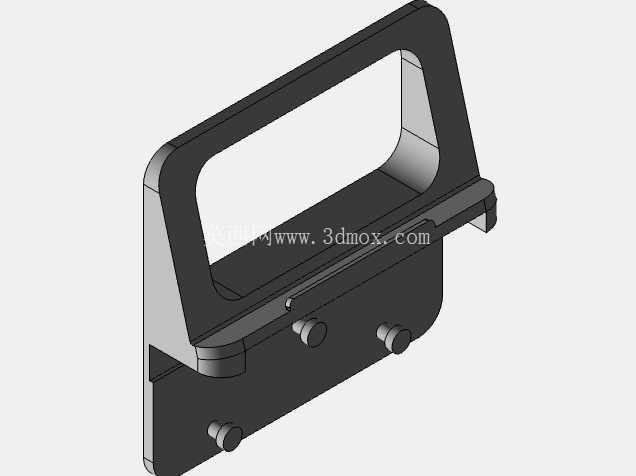

　　这款壁挂式平板支撑托架，主要面向工业现场工位终端、商用展示场景的平板设备固定需求，解决平板设备在垂直安装面的放置、角度支撑与防掉落问题，常见于生产车间工位看板、门店自助查询终端、设备旁操作终端的安装场景，替代传统胶粘、扎带固定的非标准化方案，保证平板设备安装后的稳定性与操作便利性。从结构设计逻辑来看，整体采用L型承托主体搭配背部斜向加强筋的构型，垂直段用于贴合墙面或设备立面完成安装固定，水平段作为承托面托住平板设备的底部边缘，背部的斜向支撑板同时连接垂直安装段与水平承托段，形成稳定的三角受力结构，避免承托段在平板重量作用下发生向下弯折变形，承托段上方设置的限位挡边，可卡住平板设备的背部上沿，防止设备在外力触碰或震动工况下向前滑落。

　　安装边界方面，垂直安装段预留了两个沉头安装孔位，孔位间距适配常规墙面膨胀螺丝、机柜安装螺丝的排布尺寸，安装时可直接通过标准紧固件将托架固定在墙面、设备外壳、立式支架等垂直安装面上，无需额外加工定制转接件；水平承托段的宽度尺寸覆盖主流10寸左右工业平板、商用平板的底部厚度范围，承托面做了微幅的内凹限位设计，平板放置后不会出现左右方向的窜动，挡边与承托面之间的预留间隙可适配带轻薄保护壳的平板设备，无需拆除保护壳即可直接放置。

　　功能特性上，托架整体采用一体化弯折成型的结构设计，无额外活动铰接部件，不存在长期使用后的铰接松动、阻尼失效问题，适合在有持续震动的工业车间、户外展示柜等工况下长期使用，无需定期维护紧固；承托面与挡边的接触边缘做了圆角过渡处理，避免取放平板时刮伤设备外壳或屏幕边缘，斜向加强筋的位置避开了平板背部的摄像头、散热孔区域，不会遮挡设备的散热通道与摄像功能。设计过程中优先考虑了安装后的操作视角，斜向支撑板的倾斜角度经过反复校核，保证平板放置后屏幕朝向与站立操作人员的视线形成合适的夹角，减少长时间查看屏幕时的颈部疲劳，同时托架整体的外伸尺寸控制在较小范围内，不会过多占用安装面前方的操作空间，避免过往人员磕碰或影响周边设备的操作。

　　结构受力层面，两个安装孔位的位置设置在垂直段的下部区域，靠近承托面的受力点，可减少平板重量对安装点形成的弯矩，降低长期负载下安装螺丝松动、安装面变形的风险，斜向筋板的厚度与主体板材厚度保持一致，在保证整体结构强度的前提下尽可能控制托架自身重量，减少对安装面的负载要求。实际使用场景中，该托架除了固定平板设备外，也可适配同等尺寸范围内的小型工控触摸屏、轻薄型显示终端的壁挂安装，无需调整结构尺寸即可直接通用，承托面的防滑设计可保证设备在轻微倾斜角度下不会出现滑移，即使安装面存在小幅的安装角度误差，也能保证设备放置的稳定性。
