超声波缸支架配套嵌入式内置拉手结构

　　在工业自动化生产线的超声波焊接工位，配套的超声波缸支架往往需要频繁调整工位、开合维护检修门，外露式的突出把手不仅容易在设备移位过程中剐蹭周边管线、磕碰操作人员，还会在设备紧凑排布的产线中占用额外的侧向安装空间，嵌入式的内置手柄正是为解决这类场景痛点设计的配套结构件。这类内置手柄采用内嵌式安装逻辑，安装完成后握持面与安装面板基本处于同一平面，不会向外突出多余结构，既可以避免设备运行过程中把手被意外勾挂引发的安全隐患，也能适配设备紧凑化布局的安装需求，在各类需要频繁开合的设备门板、侧装检修面板、小型工装夹具的握持部位都有广泛应用。

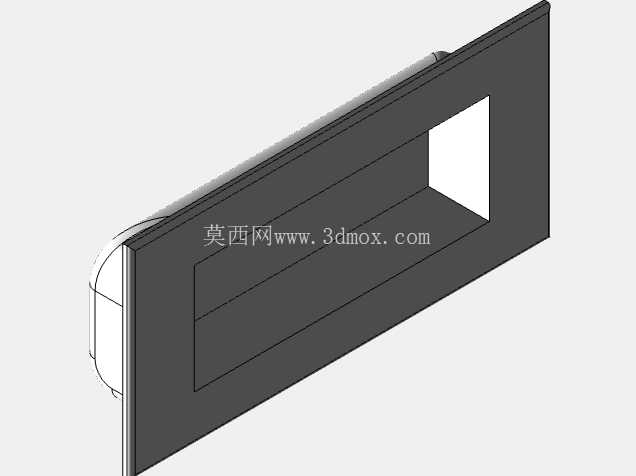

　　从结构设计来看，这款内置手柄采用一体化的弯折成型结构，主体为长条形的安装基座，基座上预留了与安装面板匹配的嵌入式安装槽位，安装时可以直接嵌入面板预先开好的对应尺寸方孔内，通过侧边的定位结构完成卡接固定，不需要额外设计复杂的连接紧固件，装配工序简单，后期维护更换也十分便捷。握持区域采用内凹式的空腔设计，空腔的深度经过实际握持测试，能够容纳成年人四指的握持深度，开合施力时不会出现手指滑脱的问题，内凹边缘做了圆弧过渡处理，没有尖锐的棱角，操作人员频繁施力开合时也不会划伤手部。

　　考虑到超声波缸支架日常使用中会伴随一定的设备振动，手柄的安装基座与面板接触的部位设计了贴合的止口结构，安装完成后不会因为长期振动出现松动移位的问题，基座的壁厚经过受力校核，能够承受日常开合检修时的常规拉拽力，不会出现受力变形的情况。从安装边界来看，这款内置手柄的整体外形为长方条形，适配的面板开孔为规则矩形，开孔尺寸与手柄基座的外形尺寸采用小间隙配合，安装后边缘缝隙均匀，不会出现晃动异响；手柄的嵌入深度较浅，不需要在面板后方预留过多的安装空间，即使是安装空间局促的薄型面板、小型设备侧门也能顺利装配，不会和面板后方的管线、内置元器件产生干涉。

　　在实际使用场景中，这类内置手柄除了应用在超声波缸支架的检修部位，也可以通用在各类小型工业设备的箱门、自动化设备的防护面板、工装治具的握持部位，相比外露式的外装把手，内嵌式的结构更容易做设备外观的一体化设计，也能减少设备外表面的突出结构，降低车间内设备转运、人员走动过程中的磕碰风险。设计过程中优先考虑了实际握持的人机工程需求，内凹握持腔的长度覆盖了常规手掌的握持宽度，施力时受力均匀，长时间开合操作也不会出现手部硌痛的问题；手柄的外露面与安装面板齐平，日常清洁设备表面时也不会出现清洁死角，不容易积留生产过程中的粉尘、油污，适配工业生产车间的日常维护需求。结构上没有多余的复杂曲面，加工成型难度低，不管是采用金属板材弯折成型还是采用工程塑料注塑成型都能快速实现量产，结构强度能够满足工业场景下的长期使用需求，不需要频繁更换维护。
