这类L型安装支座在工业装配场景里的应用覆盖度极广,小到桌面级自动化检测工位的传感器安装,大到生产线旁的气动元件、小型执行机构固定,都能见到同结构构件的身影。不同于普通平板式安装片,它的垂直折弯结构能直接完成两个垂直安装面的过渡连接,不需要额外搭配角码转接,能大幅减少装配环节的零件数量,降低累积装配误差。

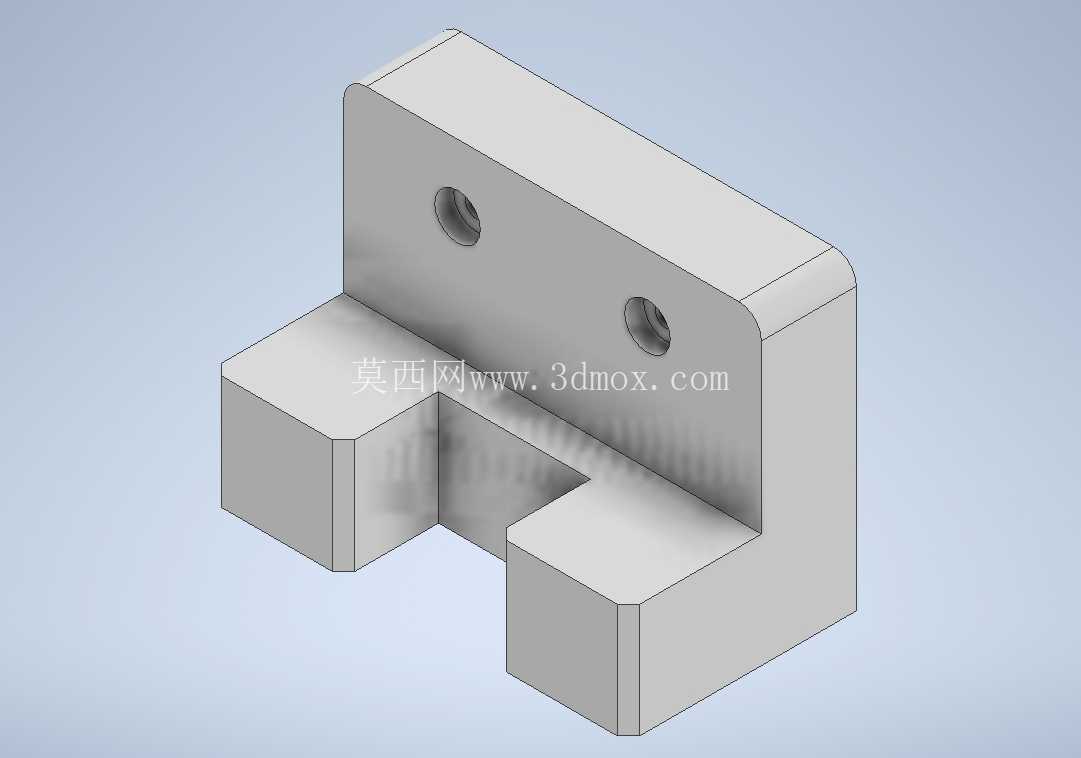

从结构功能上看,垂直立面上的两个沉头安装孔是用于支座自身与基准安装面的锁紧固定,孔位做了沉头设计,锁紧后螺栓头不会突出立面,避免后续安装其他部件时出现干涉,两个孔的间距经过匹配计算,能保证支座固定后不会出现绕安装点的转动偏移,抗侧向载荷的能力比单孔固定结构提升数倍。水平方向伸出的两个凸台中间预留的凹槽,是用于卡装待固定的外接部件,凹槽的宽度尺寸与常见的方形安装杆、小型导轨滑块的安装边尺寸匹配,外接部件卡入凹槽后,能直接限制三个方向的平动自由度,只需要在侧面加装一个紧定螺钉就能完成完全固定,不需要额外加工复杂的定位结构。
设计这类构件的时候,首先要明确安装边界条件:垂直安装面的总高度不能超过待安装工位的预留空间,避免和周边运动部件发生碰撞,立面顶部做的圆角过渡,一方面是消除加工后的锐边,避免装配人员被划伤,另一方面也能减少应力集中,在承受侧向冲击载荷的时候,不会在折弯根部出现应力断裂的问题。两个水平凸台的厚度需要根据承载重量计算,若承载的部件重量超过5kg,凸台厚度需要相应增加,同时凹槽的深度也要同步加深,保证卡接的接触面积足够,不会出现受载后滑脱的问题。
实际选型应用的时候,需要先核对几个关键尺寸:首先是两个安装孔的中心距是否匹配基准安装面上的预留螺纹孔位,避免出现孔位对不上无法安装的问题;其次是中间凹槽的宽度尺寸,要和待固定部件的安装边尺寸保持0.1-0.2mm的间隙配合,间隙过大会导致安装后部件晃动,间隙过小则会出现装配卡滞,无法顺利卡入;另外还要注意支座的总进深尺寸,也就是从垂直安装面背面到水平凸台前端的距离,这个尺寸决定了外接部件安装后距离基准面的悬伸长度,悬伸过长会导致支座承受的弯矩过大,长期受载后容易出现变形,若实际需要的悬伸长度较大,就需要在水平凸台下方增加加强筋结构,提升整体的结构刚性。
这类支座的材质一般根据使用环境选择,普通车间常规工况下用6061铝合金加工即可,重量轻且加工难度低,表面做阳极氧化处理后能具备基础的防锈能力;如果是在有腐蚀性介质的化工车间使用,就需要换成304不锈钢材质,虽然加工成本稍高,但抗腐蚀能力更强,使用寿命更长;如果是重载工况下使用,则需要选用45号钢加工,表面做发黑处理提升防锈能力,结构强度能满足大载荷承载需求。
在装配环节需要注意,锁紧垂直立面的固定螺栓时,要按照对角顺序逐步拧紧,不要一次性把单个螺栓拧到额定扭矩,避免支座立面出现倾斜,导致后续安装的部件位置精度超差。安装外接部件到凹槽内的时候,要保证部件的安装面和凹槽底面完全贴合,不要留有间隙,否则设备运行过程中产生的振动会导致连接松动,长期使用后甚至会出现部件脱落的问题。如果是用于有振动的工况,还可以在凹槽接触面加装薄橡胶垫,既能起到减振作用,也能增大接触摩擦力,提升连接的可靠性。
从建模逻辑上看,这类构件不需要复杂的曲面造型,先绘制L型的基础截面轮廓,拉伸得到主体结构后,在对应位置切除出中间的凹槽,再对两个安装孔做拉伸切除和沉头孔加工,最后对锐边做圆角处理即可完成建模。建模过程中需要注意拔模角度的设置,如果是采用铸造工艺批量生产,所有垂直于分型面的面都要设置1-2度的拔模斜度,方便后续脱模;如果是采用机加工方式单件生产,则不需要设置拔模角度,直接按照名义尺寸建模即可,但要标注好对应的尺寸公差,保证加工后的零件能满足装配要求。
