燕尾式限位导向停止定位结构件

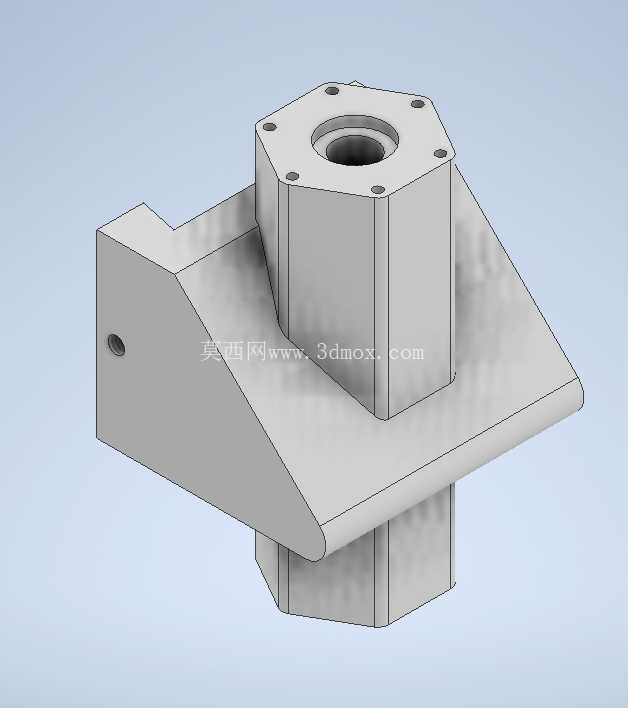

　　在铸造生产线的模具开模、合模动作流程里，这类带燕尾导向的停止定位构件，是保障模具行程精度、避免合模错位的核心接触受力件，日常运行中需要反复承受滑块到位时的刚性冲击，同时承担燕尾副的导向滑移约束功能，设计阶段需要同时兼顾耐磨性能、安装适配性与受力冗余。从结构本身来看，上部的六边形带通孔柱体是核心的安装基准位，六个端面均匀分布的沉头孔用于穿设紧固螺栓，可直接将构件锁固在模具的动模安装板上，柱体中心的贯通孔既可以作为冷却介质的流道接口，也能穿设顶杆复位的检测杆件，适配不同铸造模具的功能拓展需求。

　　下部延伸出的燕尾型导向面，是和模具滑块上的配对燕尾槽配合的工作面，加工时需要保证燕尾斜面的角度公差控制在±0.02°以内，表面粗糙度达到Ra1.6以下，才能保证滑块滑移时无卡滞、长期运行无偏磨，导向面末端的圆弧过渡结构，是为了避免滑块快速进给到位时出现棱边磕碰，减少应力集中导致的构件开裂风险。侧面伸出的带斜筋支撑的安装板，是构件的第二个固定点位，斜筋的厚度根据日常承受的冲击载荷计算设定，刚好可以抵消滑块到位时产生的侧向弯矩，避免长期受力后安装位出现形变偏移，安装板上预留的横向小孔，可用于安装到位检测的接近开关支架，或是接入润滑脂油路，为燕尾导向面提供持续的润滑补给，减少干摩擦带来的磨损。

　　设计过程中，首先要匹配对应压铸模具的滑块行程参数，确定燕尾导向段的有效长度，既要保证滑块在全程滑移过程中不会脱离导向约束，也要避免导向段过长导致模具整体尺寸冗余，增加不必要的制造成本。安装边界方面，上部六边形柱体的对边尺寸需要和动模安装板上的预制沉槽完全适配，装配时柱体沉入沉槽内可承受更大的剪切力，下部燕尾结构的宽度需要和滑块上的配对槽保持0.03-0.05mm的间隙配合，既保证滑移顺畅，也不会因为间隙过大导致合模时出现飞边。实际生产场景中，这类构件多用于铝合金压铸模具的侧抽芯滑块限位，当侧抽芯滑块完成抽芯动作回位时，燕尾结构首先导入配对槽完成导向校正，待滑块完全到位后，构件的端面与滑块限位面完全贴合，实现精准的停止定位，保证压铸模型腔的拼合精度，避免铸件出现错台、壁厚不均的缺陷。不同于普通的平面限位块，燕尾结构自带横向约束能力，不需要额外增加侧压块就能承受滑块开合模时产生的侧向分力，能够简化模具的整体结构，减少装配时的调整工作量。

　　在建模阶段，需要重点关注各个安装孔的位置度公差，尤其是上部柱体的沉头孔，要保证螺栓锁紧后柱体端面与安装板完全贴合，不会出现装配应力导致的构件变形，燕尾面的拔模斜度需要根据铸造模具的开模方向设定，避免加工时出现倒扣，同时要在所有受力棱边处设置合理的圆角过渡，减少热处理过程中的应力集中，提升构件的整体使用寿命。日常运维中，这类构件属于模具的易损接触件，当燕尾面出现磨损沟壑时，可通过加调整垫片的方式补偿间隙，不需要整体更换构件，侧面的润滑孔需要定期注入高温润滑脂，适配压铸生产时的高温工作环境，避免润滑脂碳化失效导致导向面拉伤。
