铸造工艺用成型模具结构三维设计

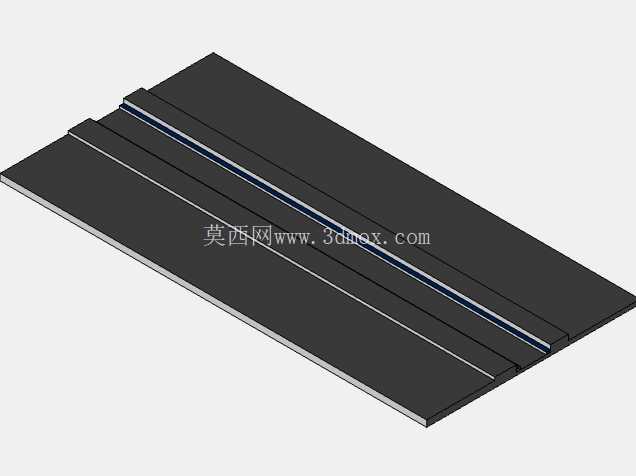

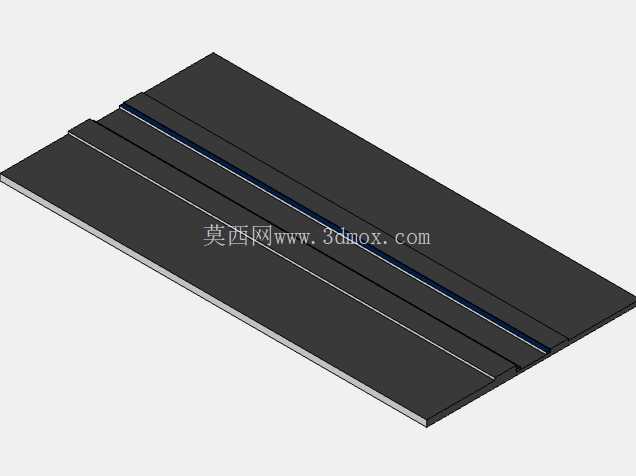

　　浇注系统采用底注式布局，直浇道直径设置为22mm，横浇道采用梯形截面，内浇口分散布置在铸件底部的厚大部位，金属液从型腔底部缓慢向上填充，能够有效避免充型过程中金属液卷气、冲砂，减少铸件内部气孔、夹渣缺陷的产生，浇道末端设计了集渣包，可截留金属液前端的冷渣与氧化皮，提升铸件内部质量。模具的型腔部分根据铸件的收缩率预留了1.2%的收缩余量，针对铸件上的孔位与凸台结构，采用镶块式设计，镶块与模架采用H7/m6的过渡配合，通过内六角螺钉从模架背面固定，当局部型腔出现磨损或损伤时，可单独更换对应镶块，无需整体报废模具，大幅降低模具维护成本。这套铸造模具的结构设计围绕砂型重力铸造的实际生产工况展开，核心是保障金属液充型平稳、铸件冷却收缩均匀，同时兼顾模具开合模操作的便捷性与长期使用的耐用性。从结构布局来看，模具分为定模、动模两大主体部分，分型面设置在铸件最大轮廓截面处，避免出现倒扣结构导致开模时拉伤铸件表面，分型面周边设计了宽度12mm的密封止口，合模时可防止金属液从分型面缝隙溢出产生飞边，减少后续铸件清理的工作量。

　　模架部分采用45号钢调质处理，硬度控制在HB220-250之间，既保证足够的结构强度承受合模压力与金属液的静压力，又具备良好的切削加工性能，模架四周设计了4组导柱导套定位结构，导柱直径30mm，导套采用铜合金镶嵌石墨润滑结构，合模时定位精度可控制在0.05mm以内，避免合模错位导致铸件尺寸超差。模具的顶出机构采用顶杆顶出设计，顶杆布置在铸件的加强筋、凸台等刚性较好的部位，顶杆直径根据顶出位置的受力情况设置为8mm到16mm不等，顶出行程预留15mm的安全余量，开模后顶杆同步动作将铸件平稳顶出，避免顶出力不均导致铸件变形。

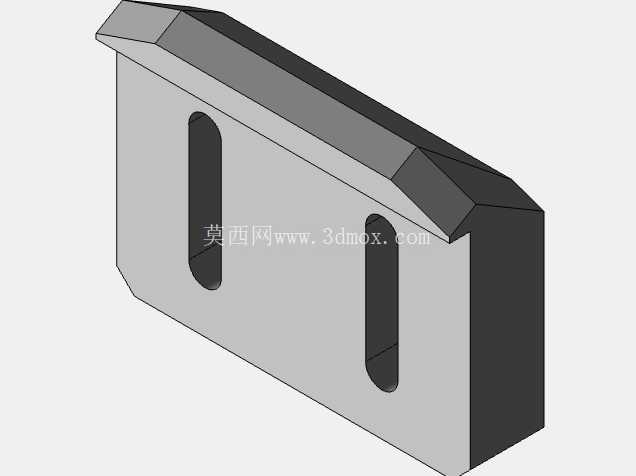

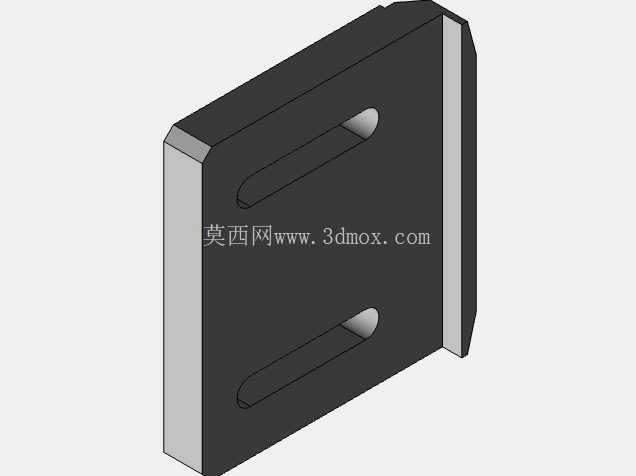

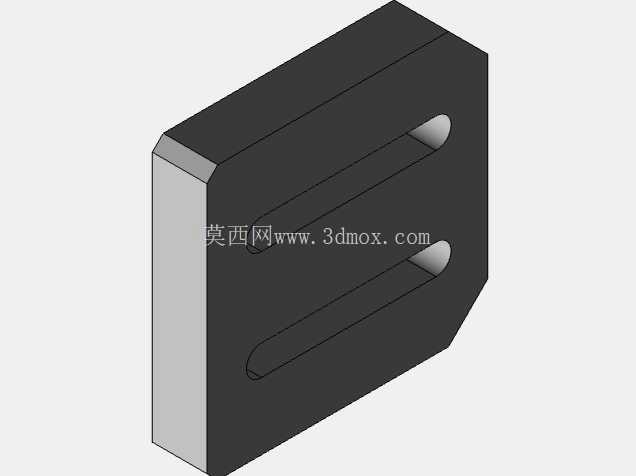

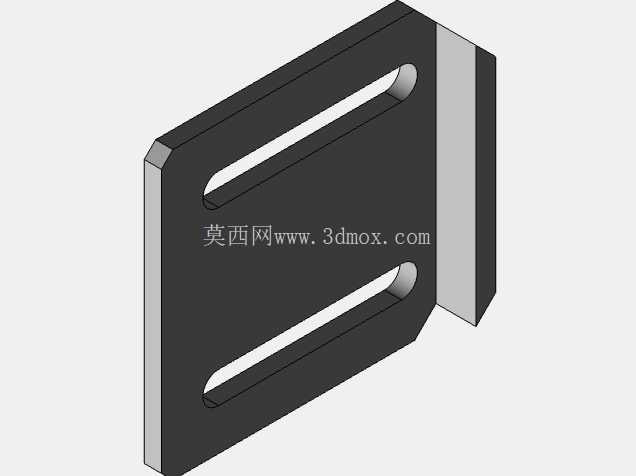

　　针对铸件冷却需求，在定模与动模的模架内部设计了循环冷却水道，水道直径10mm，距离型腔表面的距离控制在15-20mm，水道间距30mm，冷却水流向与金属液充型方向匹配，可保证铸件各部位冷却速度均匀，减少铸件内部应力，避免铸件出现开裂、变形等缺陷。模具的安装边界适配常用的300吨级重力铸造机工作台，模架底部设计了标准的U型安装槽，槽宽18mm，槽距与铸造机工作台T型槽间距匹配，安装时可快速完成定位锁紧，无需额外制作过渡连接板。

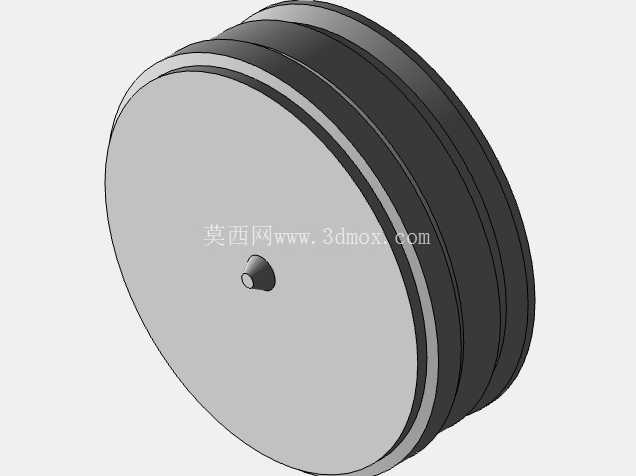

　　在实际生产场景中，这套模具可用于中小型铸铁、铸铝类结构件的批量生产，适配汽配、通用机械零部件的铸造生产需求，模具的锁紧结构采用楔块式锁紧，合模后楔块锁紧力可达到12吨，能够承受金属液充型时的胀型力，避免生产过程中出现涨模问题。模具的排气设计采用分型面排气槽与型腔排气塞结合的方式，分型面排气槽深度设置为0.3mm，宽度8mm，在型腔的顶部死角位置设置了铜质排气塞，可快速排出型腔内的空气，避免铸件出现浇不足、憋气等缺陷。整套模具的结构设计充分考虑了生产现场的操作便利性，浇口套采用标准件设计，可快速更换，模具的各活动部件均设计了润滑注油孔，日常维护时可直接注油润滑，减少部件磨损，延长模具使用寿命。
