带摇杆功能的手持人机交互操控装置

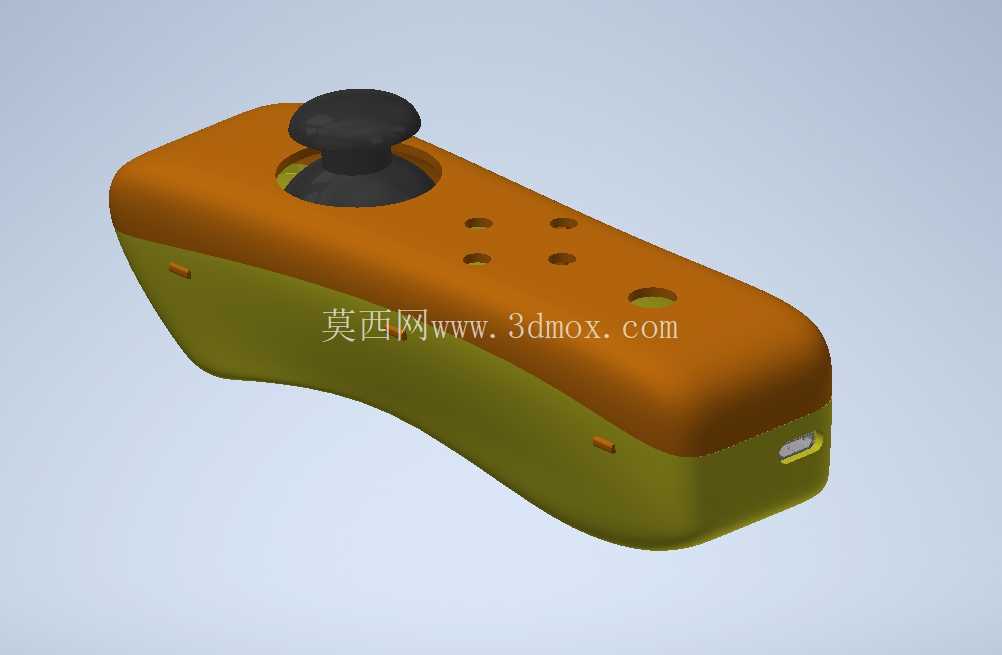

　　这款手持操控装置的设计初衷，是解决传统桌面鼠标在非固定工位、站姿操作、设备旁近距离操控场景下的使用痛点，常见于工业设备调试、三维建模实时视角操控、特种装备便携操控等场景，使用者无需依托平整桌面，单手握持即可完成光标移动、按键触发、多维度参数调节等操作，相比常规鼠标的使用场景限制更少，适配更多非桌面化的作业环境。从结构设计来看，整体壳体采用上下分模的结构形式，上壳为暖棕色调、下壳为橄榄绿色调，分模线沿壳体侧部的曲面轮廓延伸，既符合手持握持的人体工学弧度，也能在模具量产时简化脱模流程，壳体边缘做了大圆角过渡处理，避免长时间握持时硌手，整体轮廓贴合手掌自然弯曲的形态，握持时掌心能与壳体背部曲面充分贴合，手指自然放置的位置刚好对应各个操作元件的安装位，减少长时间操作的手部疲劳。

　　装置顶部靠前位置设置了一个摇杆组件，摇杆底座嵌入上壳的预留安装槽内，摇杆帽采用防滑的圆弧顶面设计，拇指可自然搭放在摇杆帽上，通过推动摇杆实现多方向的光标位移或者视角平移、旋转操作，相比传统鼠标的平面位移操作，摇杆的多维度操控更适合三维场景下的快速视角调整，在三维建模、工业设备虚拟调试场景下，能减少鼠标反复拖动的操作频次。上壳表面预留了六个圆形的轻触开关安装孔，孔位按照拇指、食指的活动范围排布，其中四个孔位适配6x6规格的轻触开关，可对应常规鼠标的左键、右键、中键以及自定义功能键，另外两个孔位适配自锁式开关，可用于功能锁定、模式切换等需要保持触发状态的操作，开关安装孔的边缘做了沉台设计，开关装配后顶面与壳体表面基本齐平，避免突出的按键误触，也能提升外观的整体性。

　　壳体尾部预留了矩形的接口安装位，可用于安装充电接口或者有线通讯接口，内部腔体的空间规划充分考虑了元器件的堆叠需求，预留了聚合物锂电池的安装仓，可容纳520mah容量的聚合物电池，为装置提供无线工作的供电支持，电池仓周边设置了限位筋位，可通过双面胶或者卡扣固定电池，避免使用过程中电池晃动移位；摇杆、开关的走线槽沿壳体内壁的筋位布置，避免装配时线材被上下壳挤压破损，壳体内侧的螺丝柱位置对应上下壳的装配孔，装配时通过螺丝锁紧即可实现上下壳的紧密贴合，螺丝柱周边做了加强筋处理，避免多次拆装后螺丝柱断裂。

　　从安装边界来看，整个装置的外形尺寸适配成年人单手握持的尺寸范围，长度方向不超过手掌的最大握持跨度，宽度方向贴合掌心的宽度，厚度方向避免过厚导致握持费力，所有外凸元件的高度都控制在合理范围，摇杆的突出高度不超过拇指自然活动的抬升距离，按键的触发行程符合常规手指按压力度的反馈需求，壳体侧面预留了小型的卡扣位，可用于配套手绳或者防脱挂扣，避免手持操作时装置滑落。在实际功能落地层面，这款装置可替代传统桌面鼠标完成大部分光标操作，同时借助摇杆的多维度操控特性，在三维软件操作、工业设备远程操控、虚拟现实场景交互等场景下，能提供更高效的操作体验，壳体的材质选用耐磨损的工程塑料，可适应工业现场的复杂使用环境，表面做了哑光处理，避免指纹残留和强光下的反光干扰，各个操作元件的布局经过反复调整，确保握持时手指无需大幅度移动即可触达所有按键，降低操作过程中的手部动作幅度，提升长时间操作的舒适度。内部结构设计时充分考虑了装配的便捷性，所有元器件的安装位都设置了定位结构，生产装配时无需额外治具即可快速定位元器件位置，上下壳的定位柱与定位孔配合，可避免装配时出现错位，壳体的壁厚保持均匀，避免注塑成型时出现缩痕、翘曲等缺陷，分模面的位置选择在壳体侧部的轮廓线上，后续做表面处理时可轻松遮盖分模线痕迹，提升产品的外观质感。
