PTO取力器连接壳体结构设计

该壳体作为取力器与动力端的核心连接承载部件，主要应用于工程作业车辆、农用机械的动力输出系统中，承担动力传递路径的密封、支撑与外部载荷承载作用，适配SKF11、SKF50系列钻孔机等终端作业装置的动力接驳需求。从实际工况出发，这类壳体需要同时满足传动部件的安装定位精度、运行过程中的抗振性能、以及复杂户外作业环境下的结构强度要求，因此在结构设计阶段优先采用一体化铸造成型方案，减少拼接结构带来的应力集中风险。

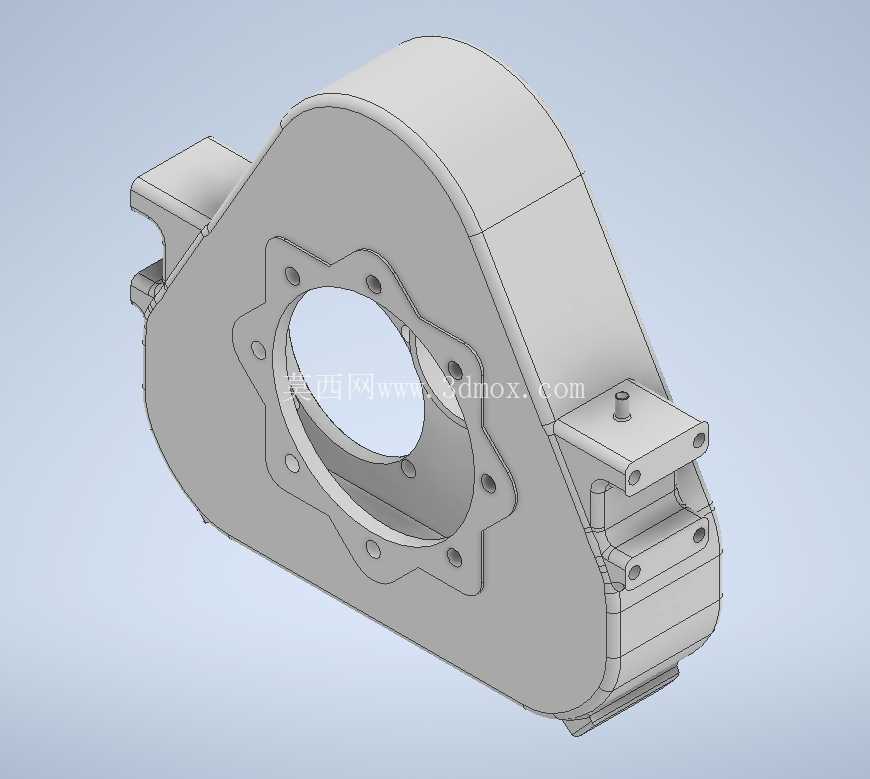

壳体主体采用非对称异形轮廓设计，整体轮廓围绕内部传动组件的运动包络进行排布，在保证内部齿轮、轴承组件有足够安装与运转空间的前提下，尽可能压缩外部冗余尺寸，适配车辆底盘侧方狭窄的安装空间。主安装面采用星形分布的螺栓孔布局，配合中心大尺寸通孔，既可以实现与动力输出端法兰的精准对位，多螺栓均匀分布的设计也能保证连接面的压紧力均匀分布，避免长期受交变载荷作用出现连接面渗油、螺栓松动的问题。中心通孔的内径尺寸匹配对应规格轴承的外圈安装公差，孔位端面预留有轴承安装定位台阶，可直接实现轴承的轴向定位，减少额外的定位零件数量，简化装配流程。

壳体侧面延伸出的多个带孔安装凸台，分别用于外接作业装置的固定、管路接头的安装以及传感器的布设，每个凸台的位置都经过实际装配干涉校验，保证外接部件安装后不会与周边底盘部件、运动部件发生剐蹭。凸台与主体连接处采用渐变圆角过渡，避免铸造过程中出现壁厚不均导致的缩孔缺陷，同时也能降低应力集中系数，提升部件在受冲击载荷时的结构强度。壳体边缘设置有连续的密封槽结构，装配时配合密封垫片可实现腔体的密封，防止内部润滑油泄漏，同时阻挡外部粉尘、泥水进入腔体内部，保护内部传动部件的运行环境。

设计过程中针对安装边界做了多轮校验：壳体整体的安装孔位坐标完全匹配对应型号取力器的接口标准，不需要额外做转接件即可直接完成装配；壳体外部突出的凸台高度控制在安装间隙允许范围内，保证装车后与周边车架、管线的最小安全间隙满足整车设计要求；壳体的壁厚根据不同位置的受力情况做差异化设计，主承载区域壁厚适当增加，非受力区域在保证铸造工艺可行性的前提下适当减薄，在整体结构强度满足1.5倍额定载荷冲击要求的同时，尽可能控制部件自重，降低整车的簧下质量。

从铸造工艺角度，整个壳体的拔模角度统一设置为符合砂型铸造要求的角度，所有内部腔室的拐角处都设置有工艺圆角，避免出现铸造尖角导致的应力集中与铸造缺陷，壳体上预留的工艺孔可满足铸造过程中型芯的固定与排气需求，减少铸件内部气孔、砂眼的出现概率。完成铸造后的机加工面集中在法兰安装面、轴承安装孔、凸台安装孔位置，其余非配合面保留铸造毛坯面，减少不必要的机加工工序，降低零件的生产制造成本。

在实际使用场景中，这类壳体需要长期承受动力传递过程中的扭转振动、车辆行驶过程中的路面冲击，因此结构设计阶段通过有限元分析对受力集中区域做了局部加强，比如法兰与主体连接位置、安装凸台根部都设置有加强筋结构，提升局部的刚度，避免长期受载出现开裂变形。同时壳体的腔体容积设计充分考虑了内部传动组件的润滑需求，预留有足够的储油空间，配合腔体内部的导油结构，可保证齿轮、轴承在运转过程中得到充分润滑，延长传动部件的使用寿命。
