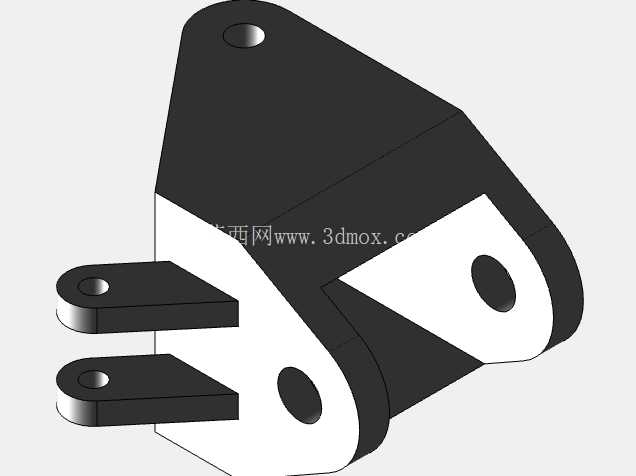

在散料搬运、工件转运的各类作业场景里,抓斗手作为直接接触物料的执行末端,其结构合理性直接决定了夹持动作的可靠性、物料抓取的适配性,以及整套执行机构的运行寿命。这款抓斗手的结构设计,核心围绕铰接传动的受力逻辑展开,主体采用分体式拼接的构型,将受力承载段与夹指安装段做了功能分区,避免单一构件同时承担多向复杂载荷导致的应力集中问题。从实际安装适配的角度看,该抓斗手的主体安装端预留了同轴铰接孔位,可直接与驱动摆臂、传动连杆做销轴连接,安装孔的同轴度公差控制在0.02mm范围内,能够保证铰接转动过程中无卡滞、无偏磨,适配常规的气动摆缸、液压推杆或者机械连杆驱动方案,不需要额外做转接法兰的定制加工,降低了整机集成的改造成本。

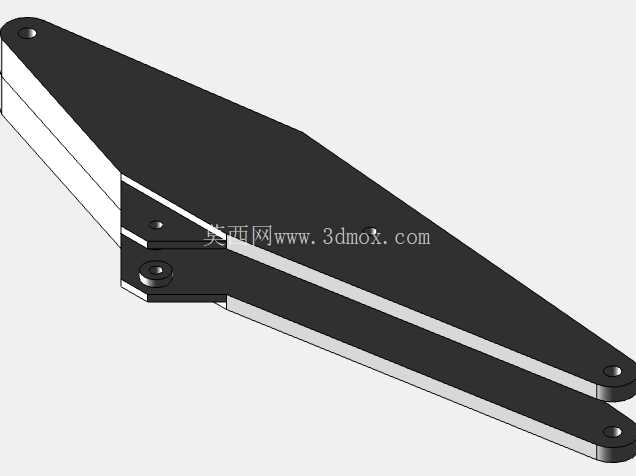

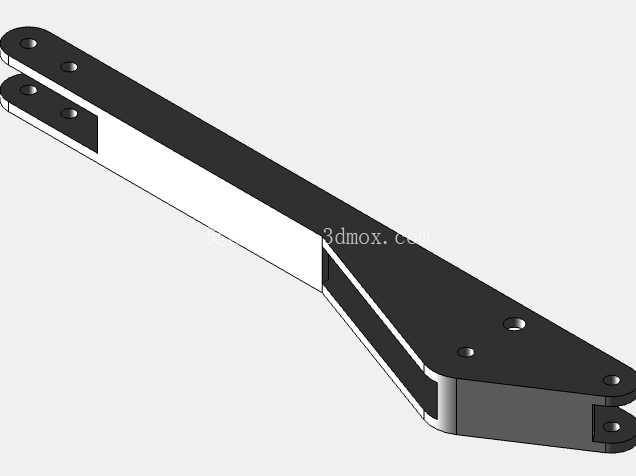

夹指部分采用双指平行排布的结构,每根夹指上都预留了独立的销轴安装孔,既可以直接作为刚性夹指使用,夹持规则形状的块状工件、铸造毛坯件,也可以在夹指端面加装橡胶垫、防滑齿板等附件,适配表面光滑或者易破损的物料抓取需求,夹指的伸出长度经过受力校核,在满负载夹持工况下,夹指根部的弯曲应力控制在材料许用应力的60%以内,不会出现长期负载下的塑性变形问题。主体结构的侧面同样设置了铰接点位,这个点位主要用于连接开合驱动的连杆组件,通过不同点位的铰接配合,能够实现夹指的同步开合动作,开合角度范围可以通过驱动端的行程做灵活调整,最小开合间距可适配厚度10mm以内的薄型工件,最大开合间距可覆盖120mm尺寸范围的块状物料,适配场景覆盖铸造车间的毛坯件转运、自动化生产线的工件上下料、散料装箱过程中的块状物料抓取等多个工况。
设计过程中特意将主体的棱角处做了R3-R5的圆角过渡处理,一方面是避免热处理以及受力过程中棱角处的应力开裂问题,另一方面也能减少作业过程中尖锐棱角对操作人员、工件表面的磕碰损伤,所有铰接孔的内壁都预留了衬套安装的余量,实际装配时可以加装铜基石墨自润滑衬套,不需要频繁加注润滑脂,就能保证长期转动过程中的磨损量控制在合理范围,延长整体结构的维护周期。从安装边界来看,该抓斗手的主体最大外轮廓宽度控制在180mm以内,整体厚度不超过80mm,不会在狭小的作业空间内与周边设备、工装产生干涉,不管是安装在多轴机械手的末端,还是固定在直线滑台的移动端面,都能保证足够的动作空间。
夹指的受力面做了平面度处理,当两个夹指闭合到最小间距时,夹持面的平行度误差不超过0.05mm,夹持规则工件时不会出现偏夹、滑脱的问题,针对铸造场景下常见的高温毛坯件,该结构的构型也预留了隔热板的安装位置,可在主体与驱动端的连接位置加装隔热垫片,避免工件的高温传导到驱动元件上,影响驱动部件的使用寿命。不同于一体式铸造的抓斗结构,这款分体式设计的抓斗手,当某一个夹指出现磨损、断裂问题时,只需要单独更换对应的夹指构件即可,不需要整体更换整个抓斗组件,大幅降低了后期的运维配件成本。结构上的减重槽设计,在保证整体结构强度的前提下,尽可能降低了抓斗手自身的重量,减少了驱动端的负载损耗,让驱动元件的出力能够更多作用在物料夹持上,而不是承担抓斗自身的重量。铰接点位的间隙配合公差经过反复校核,既不会因为间隙过小导致转动卡滞,也不会因为间隙过大导致夹持精度下降,在频繁开合的作业工况下,整体结构的传动效率能够保持在90%以上,不会因为长期磨损出现动作滞后、夹持力不足的问题。
- 上一篇:双筒弯臂式铸造连接旋转臂结构
- 下一篇:相机修复用楔形定位工装结构设计
- 全部评论(0)
- 模板大小: 4.63 MB
- 售价:5金币
- 下载次数: 12
- 系统要求: Autodesk Inventor,Fusion 360
- 软件分类: 铸造模
