双筒弯臂式铸造连接旋转臂结构

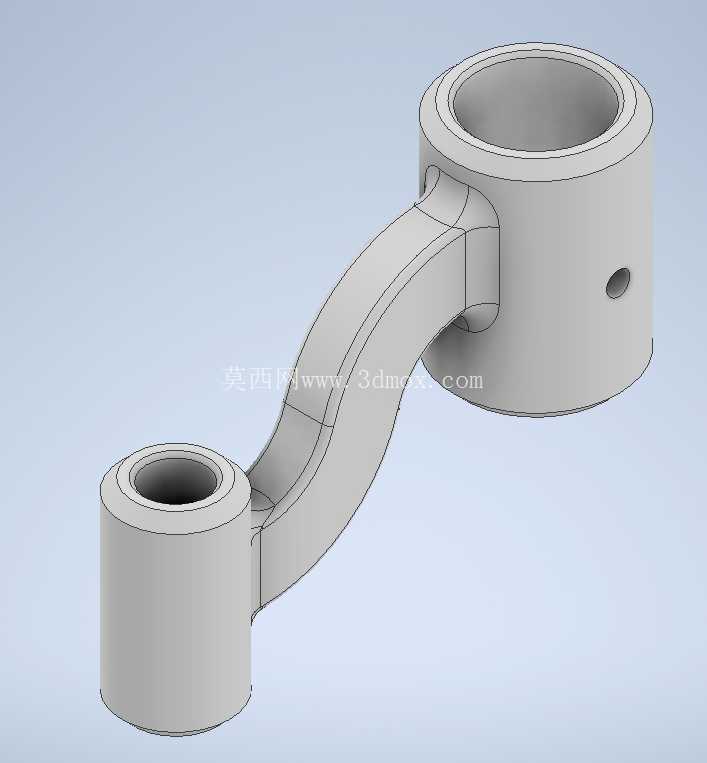

　　在自动化生产线的工位转序、工装夹具的角度切换、小型专用设备的执行端姿态调整场景里，这类双筒弯臂结构的旋转臂是承担铰接传动、载荷传递的核心受力构件，区别于直臂式连杆，其弯臂构型能够在有限安装空间内避让周边管线、相邻工位的干涉部件，完成两个平行轴系之间的扭矩与摆动力传递。从结构设计逻辑来看，两端的筒状安装座是核心的装配基准，每个筒体内腔都预留了与铰接轴、衬套配合的公差带，侧壁的径向小孔用于安装紧定螺钉或者注油嘴，既可以实现与转轴的周向固定，也能为长期摆动的铰接副预留润滑通道，避免干磨导致的配合间隙超差。

　　连接两个筒体的弯臂段采用了变截面过渡设计，靠近筒体根部的位置做了圆弧加厚处理，这一细节是为了降低应力集中系数——在旋转臂频繁启停、承受交变载荷的工况下，直角过渡的结构很容易在根部萌生疲劳裂纹，而大圆角过渡配合渐变的臂身厚度，能够让载荷从筒体到臂身的传递路径更平缓，匹配铸造工艺的成型特性，避免铸件冷却过程中在转角位置出现缩松、砂眼等缺陷。从安装边界来看，两端筒体的同轴度、端面垂直度是装配时的核心管控指标，设计时已经预留了衬套压装的余量，筒体端面的粗糙度要求控制在Ra3.2以内，保证与相邻安装面的贴合度，避免装配后出现轴向窜动。

　　臂身的弯曲弧度经过运动仿真校核，在整个摆动行程范围内，臂身外侧与周边设备构件的最小安全间隙保持在5mm以上，不会在旋转过程中剐蹭线缆、防护板等周边部件。这类构件大多采用铸造工艺做毛坯成型，后续再对筒体内孔、端面、径向安装孔做机加工，相比整块型材切削加工的方案，铸造毛坯能够更高效地成型复杂的弯臂曲面，材料利用率更高，同时铸件内部的金相组织经过时效处理后，能够更好地承受长期交变载荷，减少使用过程中的变形量。在实际设备适配中，这类旋转臂常配套在小型工装翻转机构、流水线工位挡停摆臂、检测设备的探头姿态调整机构上，工作时一端筒体固定在动力输出转轴上，另一端连接执行端构件，通过转轴的旋转带动臂身摆动，实现执行端在两个工位之间的圆弧轨迹转运。

　　设计过程中需要重点核算臂身的抗弯截面模量，根据额定负载下的最大弯矩来调整臂身的厚度与过渡圆角大小，同时要考虑铸造拔模斜度对最终装配尺寸的影响，所有机加工面的加工余量要控制在合理范围，既避免余量过大增加加工工时，也防止余量不足导致铸件毛坯面无法完全加工到位。两端筒体内孔的尺寸公差按照H7级精度设计，能够适配标准的铜基衬套或者滚动轴承，压装后衬套的内孔与铰接轴采用间隙配合，保证摆动过程中无卡滞，同时径向的紧定螺钉孔位置要避开臂身与筒体的连接应力区，防止螺钉孔周边出现应力集中导致的筒体开裂。在装配调试环节，需要先将衬套压入两端筒体内孔，再将旋转臂一端套装在固定转轴上，另一端连接负载构件，手动盘动检查整个摆动行程内是否存在卡滞点，确认间隙合格后再拧紧紧定螺钉，同时通过径向的注油孔注入润滑脂，保证铰接副在长期运行过程中的润滑状态，减少磨损量，延长构件的使用寿命。
