minbot迷你桌面设备承载壳体结构设计

这款迷你桌面级设备的承载壳体，是面向小型桌面智能交互终端开发的一体化结构承载件，主要适配桌面摆放的小型智能硬件、迷你控制终端类产品的内部组件安装需求，在桌面办公、小型实验台控制、个人桌面智能外设等场景中，承担内部核心元件的定位、防护以及整机结构支撑作用。从实际使用场景来看，这类小型壳体需要兼顾桌面摆放的稳定性、内部组件的安装兼容性，以及日常使用中的抗磕碰能力，毕竟桌面设备日常会面临频繁的位置挪动、外接线路拉扯、桌面杂物剐蹭等情况，结构设计上需要针对性做强化处理。

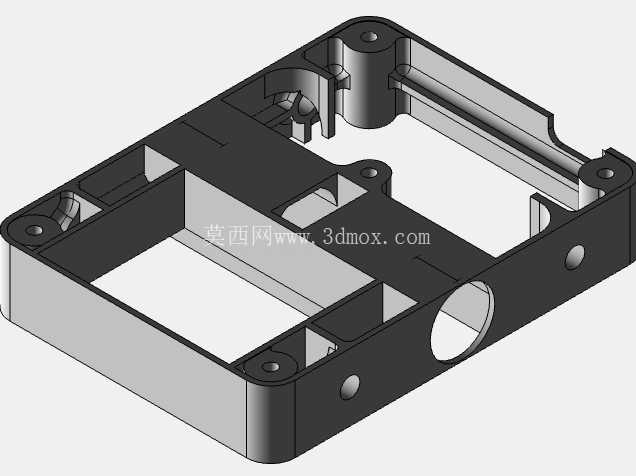

从结构功能特性来看，该壳体采用一体化框式承载结构，整体为开放式框架搭配局部围板的设计，既能够为内部的核心控制板、驱动组件、传感模块提供精准的安装定位位点，也能通过预留的镂空区域满足组件散热、外接接口外露的需求。壳体侧边设置的圆形通孔，是为外接线路、传动杆件预留的穿装位，孔位边缘做了圆弧过渡处理，避免穿装线路时被锐边割破绝缘层，同时也能减少杆件穿装时的摩擦阻力。壳体边角位置的凸台结构，是专门设计的安装柱，每一处凸台都预留了螺丝沉孔，能够直接对应内部PCB板、功能模块的安装孔位，不需要额外增加支撑柱零件，减少整机的零件数量，降低装配复杂度。

设计思路上，这款壳体没有采用全封闭的盒式结构，而是根据内部组件的排布位置做了针对性的材料去除，在保证整体结构刚性的前提下尽可能压缩壳体自重，毕竟桌面级迷你设备对整机重量有较高要求，过重的底座会影响挪动便捷性，也会增加桌面的承重负担。框体的转角位置都做了加厚处理，对应日常使用中最容易发生磕碰的边角区域，加厚的侧壁能够吸收磕碰产生的冲击力，避免冲击力直接传递到内部的精密元件上。壳体一侧的铰接位结构，是为设备上盖的翻转开合设计的，铰接孔的同轴度公差控制在0.02mm以内，能够保证上盖翻转时无卡顿、无旷量，长期开合使用也不会出现铰接位磨损松垮的问题。

从安装边界尺寸来看，该壳体整体轮廓适配100mm*80mm左右的桌面安装空间，整体高度控制在20mm以内，不会占用过多的桌面垂直空间，摆放时不会遮挡显示器下方的视线区域。壳体底部的平面度控制在0.1mm以内，能够平稳贴合木质、玻璃、金属等各类材质的桌面，不会出现放置不稳、晃动的问题。内部的安装位点间距按照通用迷你电子元件的安装尺寸做了适配，能够兼容不同规格的控制板、传感模块安装，不需要对壳体做二次加工即可完成组件装配。壳体侧壁的厚度根据受力情况做了差异化设计，受力较大的铰接位、安装柱位置壁厚达到3mm，非受力区域的壁厚控制在1.5mm，在保证结构强度的同时尽可能减少材料用量，也能缩短注塑成型时的冷却周期，提升生产效率。

在实际装配场景中，这款壳体不需要额外的辅助工装即可完成内部组件的装配，所有安装孔位都做了导向倒角，螺丝拧入时能够自动导正，不会出现孔位对位偏差导致的螺丝滑牙问题。预留的镂空区域刚好对应内部发热元件的位置，能够形成自然对流散热通道，不需要额外加装散热风扇即可满足元件的散热需求，进一步降低整机的运行噪音与功耗。壳体表面的平整区域可以根据需求做丝印、贴膜处理，适配不同品牌的外观标识需求，不需要额外改变壳体结构即可完成外观定制。
