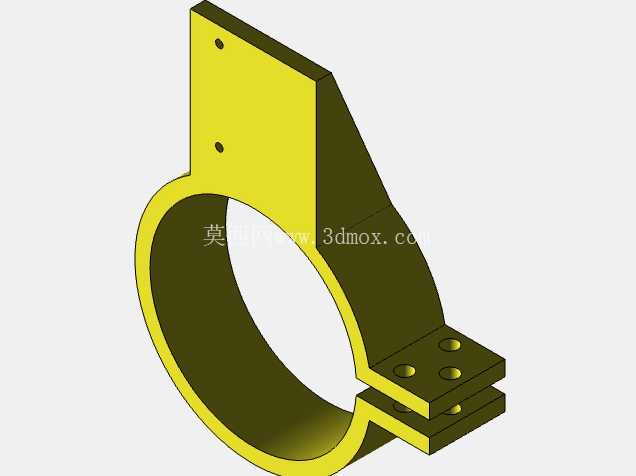

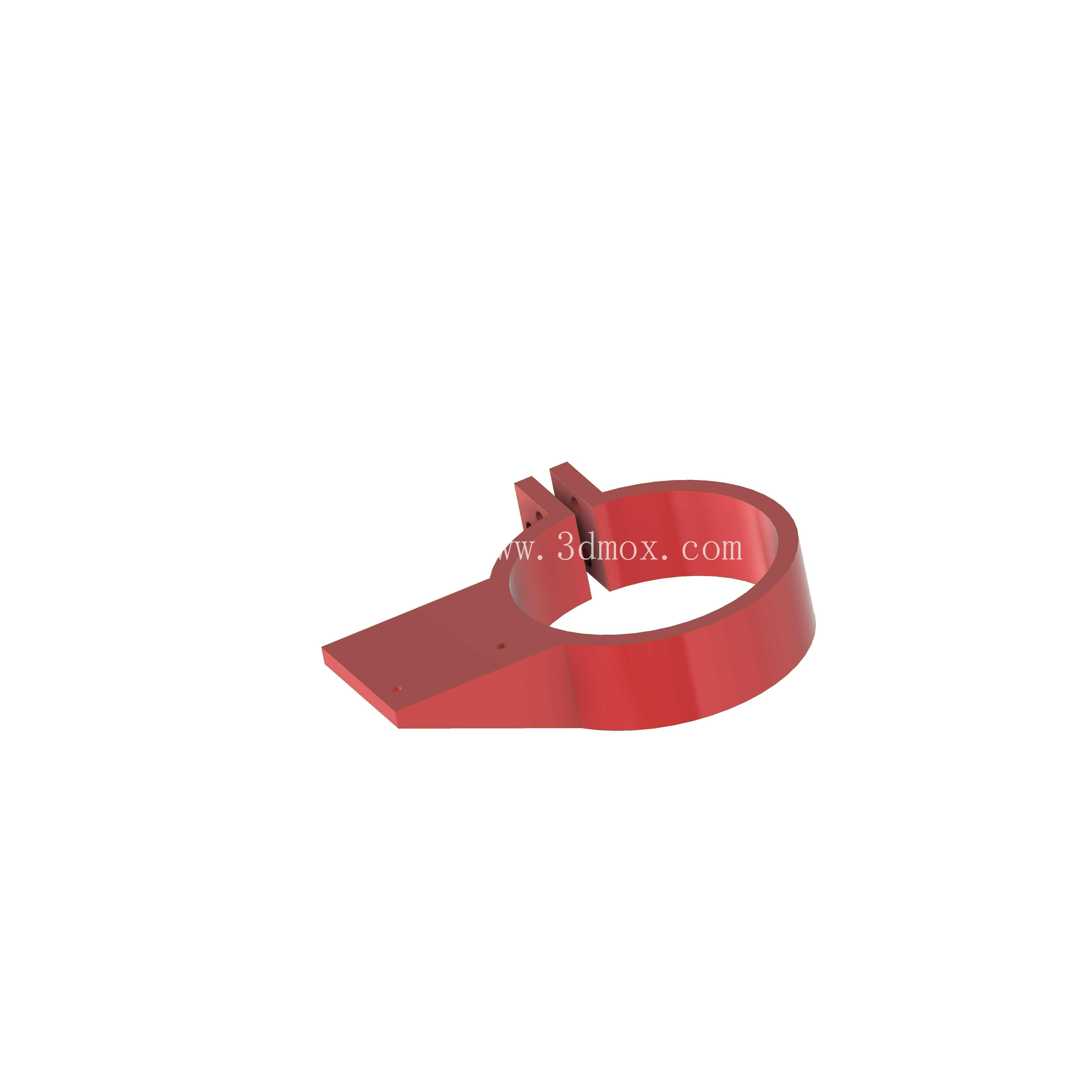

从结构功能上拆分来看,环形段的内圈做了微幅的公差预留,适配对应直径的圆杆类安装基体,开口处的两个带孔凸耳是锁紧受力位,穿入螺栓拧紧后,环形段会产生可控的弹性形变,抱紧在安装基体上,不会出现周向转动或者轴向窜动,这里的凸耳厚度做了针对性加强,避免锁紧时应力集中导致凸耳根部断裂,毕竟铸造件的应力集中区域如果壁厚不足,反复拆装锁紧很容易出现裂纹。延伸出来的平板段是核心的功能承载区,平板上预留的安装孔位可以直接固定位移传感器、小型行程开关或者辅助定位块,平板的平面度在建模时就做了形位公差约束,保证安装后的检测元件基准面和夹持的杆类零件轴线平行,减少后续调试时的校准工作量。在中小型铸造生产线的工位辅助定位、工装快换夹持场景里,这类带延伸安装板的C形夹持结构是出镜率极高的功能件,它不像通用卡箍那样只做环形抱紧,而是把环形抱紧段和平面安装段做了一体化的结构融合,解决了常规抱紧件无法直接承载附属安装件的痛点。很多现场做工位改造的工程师都遇到过类似问题:需要在圆管类立柱、杆状执行件上加装位移检测元件、小型限位挡块或者辅助导向片时,单独用卡箍抱紧后还要额外焊接转接支架,焊接带来的热变形会直接影响杆类零件的圆柱度,后续调整位置时还要打磨焊疤,拆装维护效率极低,这个结构就是针对这类现场痛点做的定向设计。
设计过程中首先要确认的就是安装边界,环形段的内径必须和常用的工位导杆直径匹配,不能出现抱紧间隙过大导致锁紧失效的问题,开口处的张开量要控制在合理范围,既保证安装时可以顺利卡入杆体,又不会因为张开量过大导致环形段超过弹性形变极限出现塑性变形。平板段的延伸长度是经过反复校核的,太短的话安装空间不足,传感器的检测头无法对准被测位置,太长的话会形成悬臂结构,设备运行产生的振动会导致平板末端晃动,直接影响检测精度,甚至出现检测信号误触发的情况。壁厚设计上,环形段的壁厚保持均匀,避免铸造时出现缩孔缺陷,平板和环形段的过渡位置做了大圆角过渡,减少应力集中的同时,也能优化铸造时的金属液流动路径,避免转角位置出现浇不足的问题。
凸耳上的安装孔做了沉头设计,锁紧螺栓的头部可以完全沉入沉头孔内,不会突出在外干涉其他运动部件,这个细节很多新手建模时容易忽略,现场装配时才发现螺栓头突出刮碰相邻的运动组件,不得不临时打磨,既影响外观又降低了结构强度。实际应用中,这类C形夹持件常常用在压铸工位的位移检测安装、工装夹具的辅助定位、输送线的挡块固定等场景,相比分体式的卡箍加转接板结构,一体化铸造的结构整体刚性更好,长期受振动影响也不会出现连接松动的问题,安装时只需要锁紧开口处的两颗螺栓就能完成固定,位置调整时松开螺栓就可以沿着杆体轴向滑动或者周向转动,调整到目标位置后重新锁紧即可,不需要做任何焊接或者二次加工。
建模时还要注意安装孔的位置公差,平板上的安装孔中心到环形段轴线的距离要严格控制,保证安装后的传感器检测距离在额定工作范围内,避免因为尺寸偏差导致传感器无法正常触发。另外,环形段的外圆和平板的连接处做了斜面过渡,既可以减少铸造时的应力集中,也能避免尖角位置容易磕碰伤人的问题,符合车间设备的安全设计要求。很多人觉得这类小结构件设计很简单,实际上要兼顾铸造工艺性、安装便捷性、使用刚性和功能扩展性,每一处尺寸都要结合现场实际使用场景反复调整,比如开口处的间隙大小,如果间隙留得太小,锁紧时环形段的形变不足,抱紧力不够,设备运行时很容易出现位置滑移;如果间隙留得太大,锁紧时螺栓的行程过长,操作不便,还容易出现两个凸耳不对中的问题,导致螺栓承受额外的剪切力,缩短使用寿命。平板上的安装孔间距也要匹配常用传感器的安装孔距,不需要额外做转接板就能直接安装,减少现场的装配工作量。
