铸造模用滑动螺母嵌件结构设计

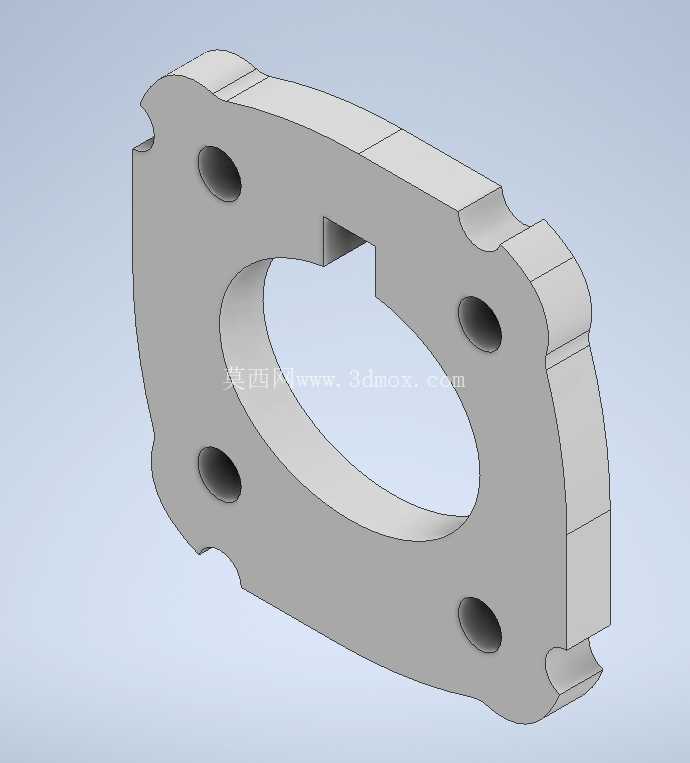

在压力铸造生产的模具配套结构中，这类滑动螺母嵌件是承担传动副配合、动模行程限位的核心嵌装零件，主要应用于中小型压铸模具的侧抽芯机构、顶出板滑动导向模块中，替代传统一体式铜螺母的装配方案，解决反复开合模过程中螺纹磨损快、嵌件松动移位的常见问题。从实际工况出发，该嵌件的安装边界完全匹配标准压铸模架的对应嵌装槽位，整体轮廓采用非对称异形法兰结构，四个角位做了圆弧避让处理，避免嵌装入模架后与周边的顶杆孔、冷却水道孔产生干涉，法兰面上均匀分布四个沉头安装孔，孔位公差严格控制在H7级，装配时通过内六角螺钉将嵌件完全锁固在模架的安装基面上，锁固后嵌件端面与模架基面的平面度误差不超过0.02mm，保证滑动配合时不会出现偏载卡滞。

设计过程中首先考虑的是滑动配合的耐磨需求，嵌件中心的异形通孔并非规则圆孔，其中一侧带定位缺口的内轮廓是与滑动丝杠的扁位配合结构，工作时丝杠转动带动嵌件沿导向方向做直线往复运动，缺口结构承担周向止转功能，无需额外加装止转销，简化了模架内部的装配结构。中心孔的内轮廓粗糙度要求达到Ra1.6，与丝杠配合的单边间隙控制在0.03-0.05mm之间，既保证滑动时无明显旷量，又避免间隙过小在模具高温工作状态下出现热胀抱死的问题。嵌件的主体厚度根据对应模架的滑动行程确定，本次设计的厚度尺寸适配120mm行程的侧抽芯机构，滑动过程中嵌件的受力面始终与丝杠保持全接触，不会出现局部应力集中导致的嵌件变形。

从结构细节来看，嵌件的外轮廓侧边做了多段阶梯让位设计，对应模架安装槽内的凸台定位结构，装配时无需额外调整对位，直接嵌入即可完成初步定位，大幅减少模具装配时的调校时间。法兰边缘的多处缺口结构并非减重设计，而是对应模架上的废料导出槽，开合模过程中产生的少量金属碎屑、脱模剂残留可以顺着缺口进入排屑通道，不会堆积在嵌件的滑动配合面之间，降低滑动面的磨损速率，延长嵌件的使用寿命。四个安装孔的沉头深度经过精确计算，锁固螺钉装入后沉头面完全低于嵌件的滑动基准面0.1mm以上，避免螺钉头突出刮伤配合的滑动压板。

在实际生产应用中，这类嵌件通常采用合金工具钢加工，整体淬火硬度达到HRC42-48，兼顾表面耐磨性与芯部韧性，承受反复的滑动冲击载荷时不会出现脆裂问题。相比传统的圆形法兰螺母嵌件，这种异形轮廓的设计在相同安装空间下，有效配合面积提升了27%左右，同等锁紧力下的抗移位能力更强，尤其适合铝合金、锌合金压铸生产中开合模频率高、抽芯力大的工况。设计时还特意将嵌件的所有棱边做了R0.5的圆角处理，避免装配和维护过程中锐边划伤操作人员，同时减少热处理过程中的应力集中点，降低淬火开裂的风险。

从安装适配性来看，该嵌件的安装孔中心距完全兼容标准模架的孔系规格，不需要对现有模架做二次加工即可直接替换原有磨损的嵌件，降低模具维护的成本和停机时间。滑动配合面的平行度公差控制在0.015mm以内，保证丝杠带动嵌件滑动时全程无卡顿，抽芯动作的重复定位精度可以控制在0.02mm以内，满足压铸件尺寸精度的生产要求。针对压铸生产中模具温度波动大的特点，嵌件的材料线膨胀系数与模架材料接近，工作温度在180-220℃区间时，嵌件与安装槽的配合间隙变化量极小，不会出现高温下嵌件松动或者冷态下装配过紧的问题。
