异形铰接支撑铸造连接件结构设计

项目分类:铸造模 发布时间:2026-05-29 ID:1165064
  • 异形铰接支撑铸造连接件结构设计

在中小载荷传动支撑、管线固定以及轻工设备的铰接工位中,这类异形支撑连接件的应用覆盖范围极广,从纺织机械的导辊铰接座、小型输送线的翻转支撑,到农用机具的杆件连接点位,都能看到同结构逻辑的零件身影。不同于标准型材拼接的支撑件,这类一体铸造成型的铰接支撑,能够在有限的安装空间内同时实现多方向的连接定位,避免多零件拼接带来的累计装配误差,也能减少连接点位的松动风险。

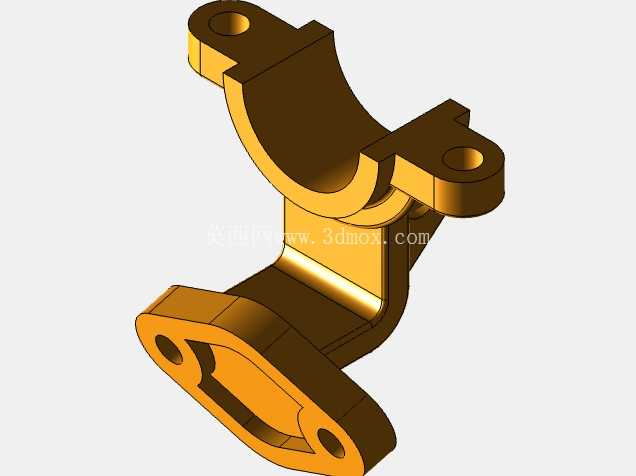

从结构功能来看,零件上部的半圆弧开口结构,主要用于容纳圆柱类杆件,比如铰接销轴、导向光轴或者小直径管线,两侧带通孔的凸耳是锁紧定位结构,安装时穿过螺栓收紧后,就能将半圆弧内的杆件牢牢抱紧,既可以实现固定支撑,也能根据装配需求保留铰接转动的自由度,适配不同的工位动作需求。下部的法兰式安装底座,设计了三个分布在不同位置的安装孔,孔位并非对称排布,而是根据零件受力的偏载方向做了针对性布局,能够抵消上部铰接点位传递来的侧向弯矩,避免长期受载后安装螺栓出现疲劳剪切失效。中间的连接臂采用了变截面的弧形过渡设计,没有生硬的直角转折,一方面是铸造工艺的需求,能够减少铸件冷却过程中的应力集中,避免转角处出现缩松、裂纹等铸造缺陷,另一方面也能在控制零件整体重量的前提下,提升连接臂的抗扭、抗弯截面模量,让载荷从上部铰接点位顺畅传递到底部安装面,不会在臂身位置出现应力突变的薄弱点。

设计这类零件的时候,首先要明确安装边界的约束条件:上部半圆弧的直径尺寸,必须和待容纳的杆件外径做公差匹配,若需要铰接转动,就要预留合适的配合间隙,表面粗糙度也要控制在合理范围,减少转动过程中的磨损;如果是固定抱紧的工况,就要适当收紧公差,甚至在圆弧内侧增加防滑纹路,避免杆件出现轴向窜动。两侧凸耳的通孔中心距,要和选用的标准螺栓规格匹配,凸耳的厚度需要根据螺栓预紧力和工作载荷做强度校核,避免锁紧时凸耳出现断裂变形。下部安装底座的轮廓尺寸,要适配安装面的可用空间,三个安装孔的孔径、孔位坐标必须和安装基座的预留孔位完全对应,不能出现装配干涉,底座和安装面贴合的平面要保证平面度要求,避免安装后零件出现倾斜,导致上部铰接点位的同轴度超差。中间连接臂的壁厚设计要兼顾铸造工艺性和结构强度,壁厚过薄容易出现浇不足、冷隔等铸造缺陷,壁厚过厚则会增加零件重量,还容易在铸件内部产生缩孔,通常这类中小尺寸的铸钢或者铸铁支撑件,臂身壁厚控制在5-8mm区间,转角处的圆角半径取壁厚的0.3-0.5倍,既能保证铸造时金属液的流动性,也能有效分散应力。

实际装配过程中,需要先将下部底座通过螺栓固定在安装基座上,确认底座贴合面无间隙、螺栓预紧力达到工艺要求后,再将待连接的杆件放入上部半圆弧槽内,穿入两侧凸耳的锁紧螺栓,按照对角顺序逐步拧紧螺栓,过程中要注意检测杆件的同轴度或者转动灵活性,避免单侧锁紧过度导致杆件被卡滞。日常运维中,需要定期检查凸耳螺栓的预紧状态,以及半圆弧面的磨损情况,如果是铰接转动的工况,还要定期在配合面添加润滑脂,减少磨损量,延长零件的使用寿命。这类一体铸造的支撑件,相比焊接拼接的同功能零件,生产效率更高,批量生产时成本更低,结构整体性更好,抗冲击载荷的能力更强,非常适合在有振动、交变载荷的工位上使用。
