多通接口式铸造壳体结构设计

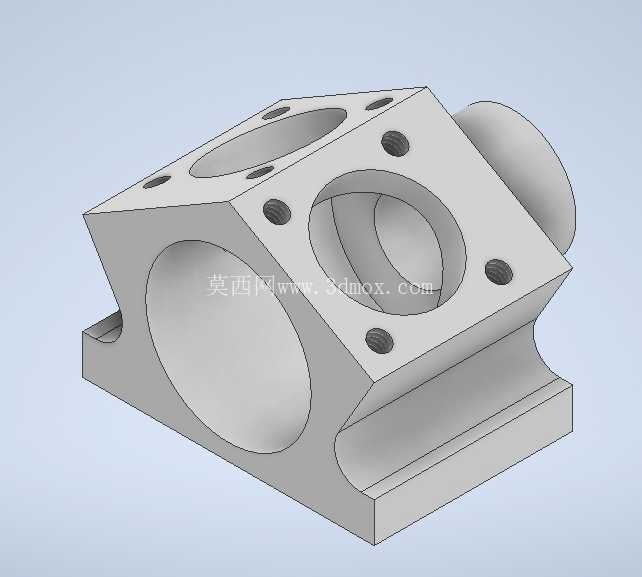

　　在液压动力单元、小型流体分配系统的布局设计中，这类多接口铸造壳体是核心的流体路径集成载体，区别于分体式管路拼接的结构，一体铸造成型的壳体能够大幅减少管路接头的泄漏点，同时压缩整体安装空间，在紧凑型动力站、小型机床润滑系统、便携式液压工具的动力端应用十分广泛。从实际装配场景来看，这类壳体的安装基准为底部的铣削平面，设计时需要保证该平面的平面度公差控制在0.05mm以内，避免安装后出现应力变形导致接口错位；壳体上分布的多个同轴度要求较高的通孔，分别对应流体的进、出、溢流、检测通路，每个孔口端面都设计了均匀分布的螺纹安装孔，用于安装管接头、溢流阀、压力传感器等外接元件，孔位的位置度公差需要控制在Φ0.1mm范围内，保证外接元件安装后密封面能够完全贴合，避免高压工况下出现渗漏。

　　设计这类铸件时，首先要根据流体通径计算各通路的最小孔径，避免通流面积不足导致的压力损失过大，同时要考虑铸造工艺的拔模斜度，所有非加工外壁都预留1:50的拔模角度，内壁的流道转折处采用大圆角过渡，既可以减少流体流动时的阻力，也能避免铸造时出现应力集中导致的铸件开裂。壳体的侧壁突出的圆柱结构为外接泵体的安装定位止口，止口的配合公差选用H7/h6的间隙配合，方便装配时的对中，同时止口端面与安装底面的垂直度公差需要控制在0.03mm以内，保证泵体安装后轴系的同轴度符合要求，避免运转时出现偏磨。

　　从安装边界来看，这类壳体的整体轮廓尺寸适配10L以内的小型液压油箱安装面，底部的两个安装槽用于穿设固定螺栓，槽宽适配M8的内六角螺栓，安装时不需要额外的转接支架，直接贴合油箱顶面即可完成固定，能够大幅减少整机的装配工时。在结构强度校核层面，这类壳体通常采用HT250灰铸铁铸造，能够承受16MPa以内的持续工作压力，壳体壁厚设计为8mm，在各孔口的密封面位置做了局部加厚处理，避免螺栓锁紧时出现端面变形；流道内部的交叉位置设计了工艺堵头的安装孔，方便铸造后清理流道内的型砂残留，同时也便于后期的流道清洗维护。

　　不同于焊接式的流体分配块，铸造壳体的生产一致性更好，批量生产时的加工余量更小，能够有效降低加工成本，同时灰铸铁材料的阻尼特性更好，能够吸收流体脉动产生的振动，降低系统运行时的噪音。在三维建模过程中，需要先完成铸件毛坯的建模，预留单边2mm的加工余量，再基于加工基准完成各安装孔、止口、密封面的特征建模，所有螺纹孔都采用标准螺纹底孔设计，避免加工时出现丝锥断裂的问题；同时建模时需要考虑加工工艺的可行性，所有需要铣削加工的平面都要保证刀具能够顺利到达，避免出现加工死角。
