带侧凸耳法兰底座中空轴座结构

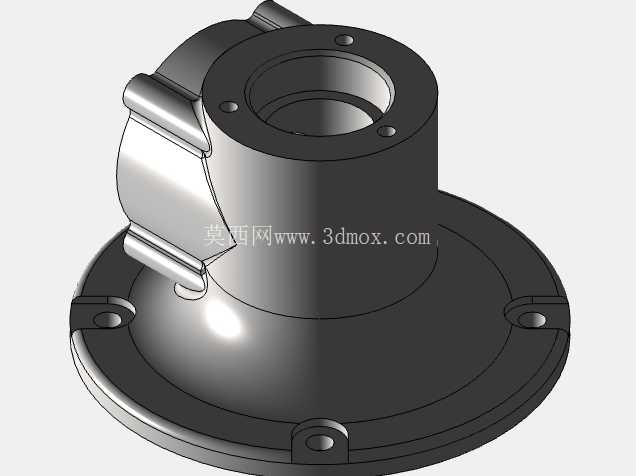

　　这类带侧凸耳的法兰底座中空轴座，多应用在中小型流体输送管路、轻工设备的转轴支撑工位，也常见于小型泵体、阀组的端部连接结构中，承担轴系径向支撑、端部密封定位以及相邻部件的对接固定功能。从结构设计逻辑来看，底部圆盘法兰是整个零件的安装基准面，法兰圆周上均匀分布的沉头安装孔，可适配内六角螺栓穿过，将整个轴座锁紧固定在设备的安装面板或者相邻的壳体端面上，沉孔的设计能够让螺栓头部完全埋入法兰平面内，避免螺栓突出干涉其他外围部件的装配，同时保证法兰安装面与对接面完全贴合，减少装配间隙带来的振动偏移。

　　中部的中空筒体是核心功能段，内孔的精度等级直接决定了穿过其中的轴类零件或者管路的同轴度，筒体上端面的三个均布螺纹孔，用于安装端盖或者密封压盖，可内置骨架油封、轴承等标准件，既可以对内部转动的轴件提供径向支撑，也能阻隔内部介质或者润滑脂向外泄漏，同时阻挡外部粉尘、水汽进入内部配合面，延长内部零件的使用寿命。筒体侧面延伸出的两个对称凸耳结构，并非冗余设计，在实际设备装配中，这两个凸耳一方面可以作为周向定位的卡位结构，卡在安装面板的对应卡槽内，避免轴座在设备运行过程中受轴系转动的反作用力出现周向转动，另一方面凸耳上的平面也可以作为外接管路、传感器支架的安装基面，无需额外在筒体上焊接支架，减少焊接变形对筒体同轴度的影响。从安装边界来看，底部法兰的外径决定了安装时需要在设备面板上预留的最小圆形安装空间，法兰上安装孔的中心距需要与对接面板的孔位完全匹配，装配前需要确认法兰背面的平面度，避免因平面度超差导致螺栓锁紧后筒体出现倾斜，进而影响内部轴系的转动顺畅度。筒体的高度决定了轴件伸入设备内部的深度，设计时需要匹配内部叶轮、齿轮等传动件的安装位置，避免轴件过长出现窜动，或者过短导致传动件配合不到位。

　　侧面凸耳的外伸尺寸需要考虑外围部件的避让空间，尤其是凸耳的圆角过渡位置，要避免与相邻的管路接头、线束出现干涉，凸耳与筒体连接的位置做了大圆角过渡，这是铸造工艺的要求，能够减少铸件冷却过程中的应力集中，避免出现缩孔、裂纹等铸造缺陷，同时也能提升结构的抗扭强度，在设备启停产生冲击载荷时，凸耳与筒体的连接位置不会轻易出现断裂。在实际建模过程中，这类零件需要优先确定底部法兰的安装基准，再向上拉伸筒体结构，保证筒体内孔与法兰安装面的垂直度，侧面凸耳的对称度需要严格控制，避免周向定位时出现卡位偏差，上端面的螺纹孔位置要与选用的端盖标准件孔位匹配，所有的棱边除了配合面之外都做了小倒角处理，既可以去除铸造后的飞边毛刺，也能避免装配时划伤操作人员的手部，同时减少应力集中点。

　　这类铸件的壁厚设计保持了均匀过渡，法兰与筒体连接的位置没有出现壁厚突变，能够保证铸造时金属液的充型流畅，减少铸件内部的气孔、夹渣缺陷，后续机加工时，只需要对法兰安装面、筒体内孔、上端面以及安装孔位置进行精加工，其余非配合面保留铸造毛坯面即可，能够在保证装配精度的前提下，尽可能减少机加工的工序量，降低零件的整体加工成本。在实际工况中，这类轴座如果应用在输送弱腐蚀性介质的泵体端部，还可以根据介质特性选用对应的铸造材质，比如普通工况用灰铸铁即可满足强度和减震需求，有腐蚀性的工况可以选用铸不锈钢材质，不同材质的铸造收缩率略有差异，建模时需要提前预留对应的加工余量和收缩余量，保证成品零件的尺寸符合设计要求。
