折纸结构滴水器逆向工程结构设计

这款折纸结构的滴水器，最初的设计灵感来源于手工折纸的几何折叠逻辑，在实际工程应用中，这类结构常被用于小流量流体的均匀导流场景，比如实验室微量滴液装置、小型灌溉系统的末端出水部件、甚至部分化工实验里的试剂滴加构件，相比传统一体注塑或者机加工的滴水嘴，折纸式的折叠结构能通过折面的角度变化，在不额外增加导流槽结构的前提下，让流体顺着折痕形成的导向面稳定流出，避免出现水流挂壁、滴液间断的问题。

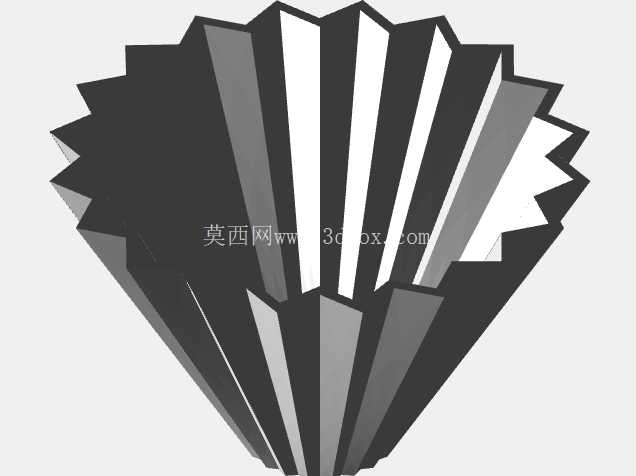

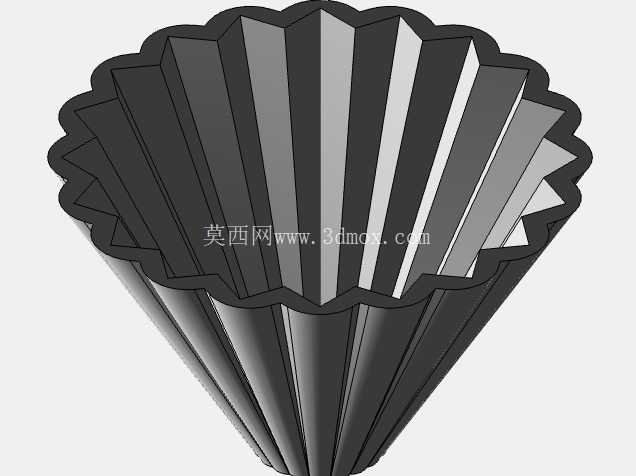

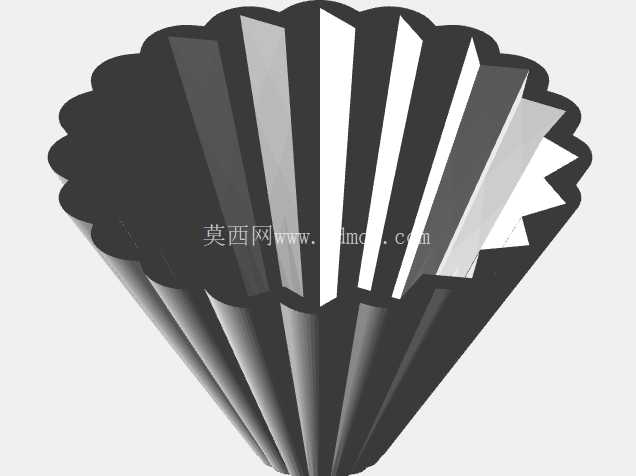

从结构设计的逆向还原思路来看，整个部件没有采用常规的回转体造型，而是通过多组对称的折面拼接形成类似收拢扇面的外形，每一处折边的角度都经过反复校核，相邻折面之间的夹角控制在12度到18度之间，这个角度区间既能保证折面有足够的结构刚度，不会因为流体的长期冲刷出现形变，又能让流体在折面表面形成稳定的液膜，顺着折痕的走向汇聚到下端的出水位置。在逆向建模的过程中，需要先对实物的每一处折面进行点云采集，重点校准折边的圆角过渡——因为折纸结构的折边并不是尖锐的直角，实际成型后会有微小的R角，这个R角的大小直接影响流体的流动阻力，如果R角过小，流体经过时会出现局部紊流，导致滴液速度不稳定；如果R角过大，又会让折面的拼接出现缝隙，影响整体的结构密封性。

在实际安装使用的场景里，这类折纸滴水器的上端通常需要和供水管道的出水端对接，安装边界需要匹配通用的4分外螺纹接口，整个部件的最大外轮廓直径控制在72mm，整体高度不超过95mm，这个尺寸设计既能保证折纸结构有足够的折面长度来实现流体的稳定导流，又不会因为体积过大占用过多的安装空间，适合在紧凑的实验设备或者小型灌溉支路里布置。和传统的圆柱形滴水嘴相比，折纸结构的另一个优势是结构强度的分布更合理，每一道折痕都相当于一条加强筋，在相同壁厚的情况下，折纸结构的抗形变能力比光滑曲面结构高出40%左右，即使用0.8mm厚度的薄壁板材冲压成型，也能承受0.3MPa的供水压力，不会出现鼓胀或者开裂的问题。

从功能特性上来说，这种折纸结构的滴水器不需要额外加装稳流装置，折面形成的多道导流槽能自动将进水端的紊流梳理成层流状态，出水的时候不会出现水花飞溅的情况，滴液的流量稳定性可以控制在±5%的误差范围内，完全满足实验室定量滴液或者盆栽精准灌溉的使用需求。在设计还原的过程中，还需要考虑成型工艺的可行性，如果采用冲压成型的方式，每一处折面的拔模角度都要控制在3度以上，避免脱模的时候出现折面拉伤；如果采用3D打印的方式做样件验证，折边位置的打印层厚要设置在0.1mm以下，保证折面的表面粗糙度足够低，不会因为表面的凹凸纹路影响流体的流动轨迹。

很多人在初次接触这类折纸结构的工业部件时，会误以为只是造型上的创意设计，实际上每一处折面的角度、折痕的位置、整体的收拢比例，都是围绕流体导流的实际需求计算得出的，比如最外侧的折面倾斜角度更大，主要作用是阻挡流体向外飞溅，中间位置的折面角度更平缓，负责将流体均匀导向中心的出水位置，最内侧的折面则形成一个微小的聚流腔，让最终流出的水滴大小保持一致。在逆向建模的装配验证环节，还需要模拟流体在折面表面的流动状态，调整折面之间的拼接间隙，保证所有折面的衔接处没有台阶差，避免流体在台阶位置出现积液，长期使用后积灰或者结垢堵塞出水通道。

这类结构的另一个应用延伸方向，是可以通过调整折面的数量和角度，适配不同的流量需求，比如折面数量越多，单个折面的宽度越窄，导流的精度就越高，适合小流量的精准滴加场景；折面数量越少，折面的宽度越宽，通流能力就越强，适合大一点流量的灌溉场景。在实际的结构测试中，这种折纸结构的滴水器在连续工作120小时后，折面表面没有出现明显的结垢附着，因为折面的倾斜角度都大于15度，流体在表面流动的时候会形成一定的冲刷力，能带走大部分的杂质残留，相比传统的直孔式滴水嘴，抗堵塞能力有明显的提升。
