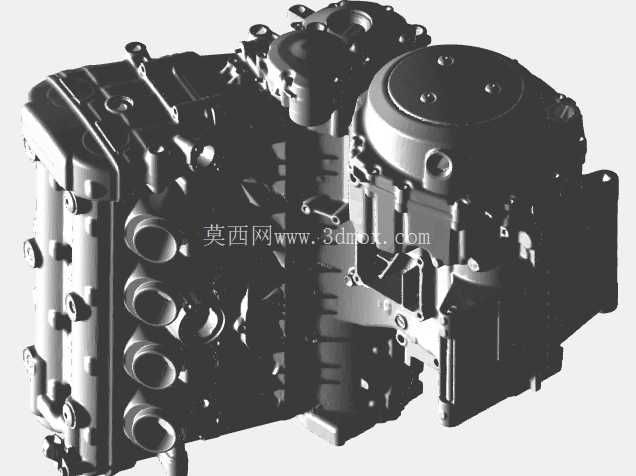

无油底壳隼鸟摩托车发动机三维扫描结构

　　在大排量摩托车的逆向开发、改装升级以及维修替换件开发场景中，高精度的发动机本体三维数据是所有工作开展的核心基础，本次呈现的无油底壳状态隼鸟发动机扫描结构，完整还原了该款动力单元去除下部储油结构后的全部外部装配特征与接口边界，能够为相关工程环节提供可靠的三维参照。从实际应用层面来看，这类去除油底壳的发动机结构数据，首先适用于摩托车改装领域的油冷、干式油底壳套件开发——不少赛道改装的大排量摩托会取消原厂湿式油底壳结构，改用独立储油的干式润滑系统来降低发动机整体重心、减少高负荷工况下的机油起泡问题，此时就需要精准掌握缸体下部、曲轴箱输出端的安装面尺寸、螺栓孔位分布、密封面平面度特征，避免改装件安装后出现密封失效、干涉运动部件的问题。

　　其次在摩托车事故维修环节，很多侧滑事故会导致发动机曲轴箱边角、安装支脚断裂，通过三维扫描数据可以快速比对变形量，确定焊补修复后的加工余量，也能直接用于定制化的替换支脚、防护杠安装位设计，不需要反复在实车上测量尺寸，大幅缩短维修周期。从结构特性来看，这款直列四缸的大排量动力单元，去除油底壳后可以清晰看到曲轴箱的分箱面结构、缸体与缸盖的连接螺栓排布、两侧进排气接口的安装角度、变速箱输出轴的伸出位置与周边的加强筋布局。扫描数据完整保留了缸体表面的所有铸造圆角、安装凸台的高度差、传感器安装孔的深度与螺纹规格特征，甚至包括原厂铸造时留下的工艺标识位置都有精准还原，能够满足结构设计阶段的装配干涉检查需求。

　　设计思路层面，这款发动机的缸体采用了高压铸造的铝合金壳体，外部的加强筋并非均匀排布，而是沿着曲轴旋转的受力方向、缸内爆压的传递路径做了差异化的厚度设计，在曲轴箱主轴承座对应的外部位置，加强筋的密度更高、厚度更大，能够承受高转速下曲轴传递的交变载荷，而在进气侧的缸体表面，筋条做了镂空减重处理，平衡了结构强度与整机重量的需求。从安装边界来看，去除油底壳后，发动机的下部安装平面到缸盖顶部的高度、前后安装吊耳的孔位间距、左侧磁电机盖与右侧离合器盖的外廓尺寸、换挡轴与启动电机的伸出长度都有明确的三维坐标参照，在做车架适配设计时，可以直接导入数据进行装配模拟，确认发动机与车架主梁、摇臂、排气前段、冷却管路的间隙是否满足设计要求，避免实车装配时出现部件干涉。

　　另外，这类扫描数据也适用于摩托车教学领域的动力结构拆解演示，通过三维模型可以直观展示无油底壳状态下曲轴箱内部的腔体结构、机油道的外部开口位置，帮助学员理解大排量四缸发动机的润滑回路布局、曲轴与连杆的运动空间边界，相比实物拆解教学，三维数据可以任意剖切、放大局部特征，更便于讲解细微的结构设计要点。在做发动机外围附件开发时，比如定制发动机防摔护杠、加大油冷器的安装支架、高性能点火线圈的固定位，都可以依托这个扫描数据来做匹配设计，不需要反复拆卸实车部件测量，能够大幅降低开发阶段的样件迭代次数，所有安装孔位的坐标、贴合面的弧度都与实车完全一致，设计出的附件可以直接实现原位安装，不需要额外做打孔、打磨调整。
